Czujnik ultradźwiękowy to jedno z najprostszych i najbardziej praktycznych rozwiązań do bezdotykowego pomiaru odległości, poziomu cieczy albo obecności obiektu w warsztacie. W tym tekście pokazuję, jak działa taki czujnik, od czego zależy dokładność, gdzie sprawdza się najlepiej i kiedy lepiej wybrać inną technologię. To ważne, bo w DIY i automatyce prosty pomiar często psuje nie sam sensor, tylko zły montaż albo błędne oczekiwania.
Najkrócej, ultradźwięki mierzą czas powrotu echa i najlepiej sprawdzają się tam, gdzie trzeba badać odległość bez dotyku
- Sensor wysyła krótki impuls dźwiękowy, odbiera echo i liczy czas przelotu.
- Odległość zależy od prędkości dźwięku, więc temperatura ma realny wpływ na wynik.
- Największe atuty to bezdotykowość, odporność na kurz i brak znaczenia koloru obiektu.
- Najczęstsze problemy to martwa strefa, zły kąt odbicia, miękkie materiały i przeciągi.
- W warsztacie dobrze działa przy pomiarze poziomu, kontroli napełnienia i prostych układach automatyki.
Jak działa pomiar echa krok po kroku
Sama idea jest prosta: czujnik wysyła krótki impuls ultradźwiękowy, fala dociera do przeszkody, odbija się i wraca do odbiornika. Elektronika mierzy czas między wysłaniem a powrotem echa, a potem przelicza go na odległość. W praktyce to klasyczny pomiar czasu przelotu, czyli time of flight, tylko w wersji akustycznej.
Najwygodniej myśleć o tym jak o małym sonarze. Jeśli obiekt jest oddalony o 1 m, fala musi pokonać 2 m drogi tam i z powrotem, więc przy prędkości dźwięku rzędu 343 m/s echo wraca po około 5,8 ms. Przy 2 m będzie to już w przybliżeniu 11,7 ms. To właśnie dlatego czujniki ultradźwiękowe potrafią działać szybko, mimo że sam sygnał jest niewidoczny i niesłyszalny dla człowieka.
Dlaczego czujnik potrzebuje chwili ciszy
Po nadaniu impulsu przetwornik nie przełącza się natychmiast w tryb nasłuchu. Musi się wyciszyć, bo sam jeszcze drga. Z tego bierze się martwa strefa, czyli odcinek przed czujnikiem, w którym nie da się wykonać poprawnego pomiaru. W zależności od konstrukcji może to być około 10-15 mm, ale w innych modelach nawet kilkadziesiąt centymetrów. Właśnie dlatego dwa czujniki „ultradźwiękowe” mogą zachowywać się zupełnie inaczej.
Przeczytaj również: Młot wyburzeniowy Yato - kiedy ma sens i na co uważać
Wiązka ma szerokość, nie jest cienkim promieniem

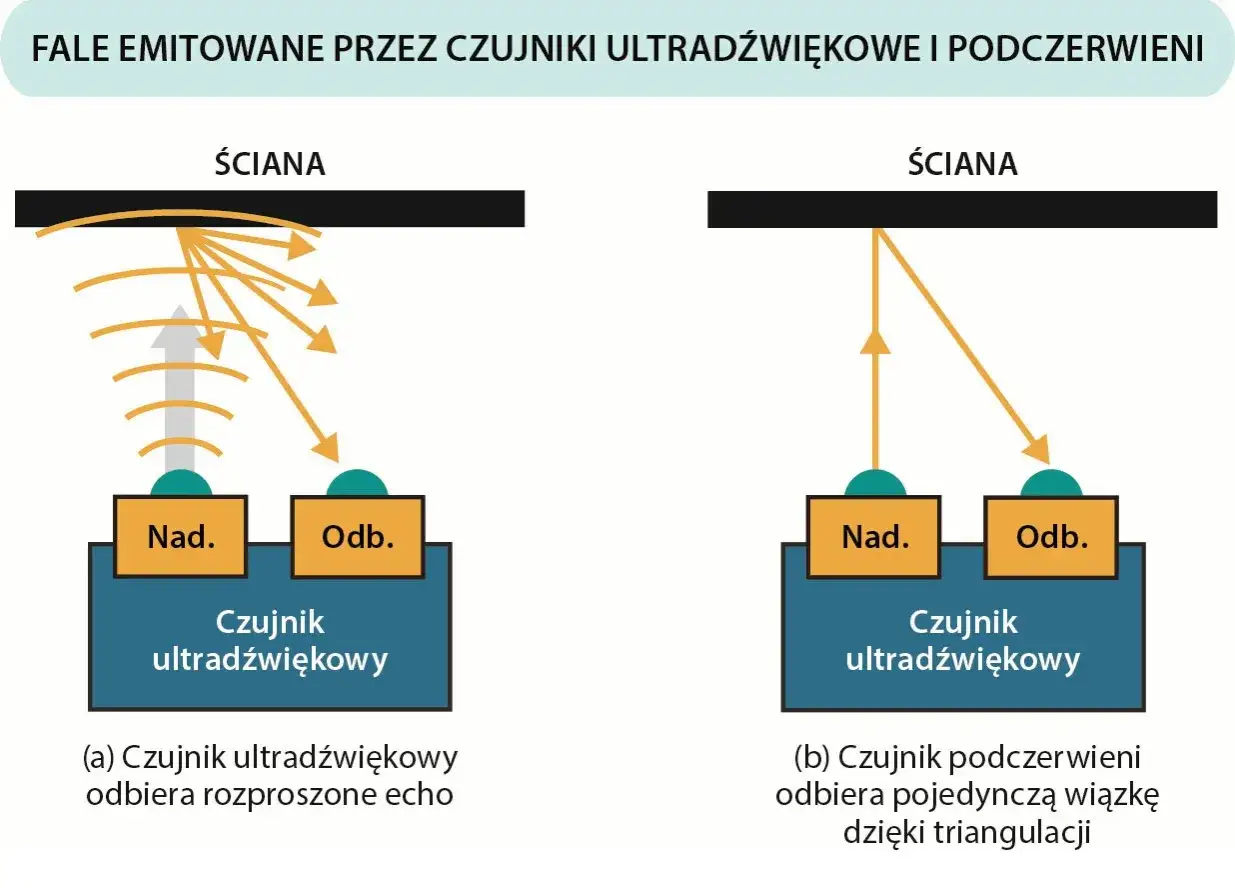

To ważny szczegół, który początkujący często pomijają. Czujnik nie „patrzy” w jeden punkt jak laser, tylko w stożek akustyczny. Jeśli obiekt jest pod kątem, echo może odbić się w bok i nie wrócić do odbiornika. Wtedy odczyt staje się niestabilny albo czujnik widzi coś dalej, niż faktycznie jest. Z tego powodu najlepiej działa na powierzchniach możliwie prostopadłych do osi pomiaru.
Skoro wiadomo już, jak powstaje odczyt, przechodzę do tego, co najczęściej psuje wynik w realnym środowisku.
Co wpływa na dokładność i kiedy wynik zaczyna pływać
W teorii wszystko wygląda elegancko, ale w praktyce ultradźwięki są czułe na kilka czynników. Ja zawsze sprawdzam je w tej samej kolejności, bo właśnie tu najczęściej kryją się błędy, które później wyglądają jak „wadliwy czujnik”.
- Powierzchnia obiektu - gładka i twarda powierzchnia odbija falę dobrze, a pianka, gąbka, wełna czy inne porowate materiały ją rozpraszają albo tłumią. W takich przypadkach zasięg potrafi spaść zauważalnie.
- Kąt odbicia - im bardziej powierzchnia jest odchylona od osi czujnika, tym większa szansa, że echo nie wróci. To częsty problem przy bokach zbiorników, skośnych elementach i nieregularnych obudowach.
- Temperatura powietrza - prędkość dźwięku zmienia się wraz z temperaturą, więc odczyt bez kompensacji zaczyna się rozjeżdżać. W czujnikach przemysłowych to nie przypadek, że często spotyka się wbudowaną kompensację temperatury.
- Wiatr, przeciąg i przepływ powietrza - silny ruch powietrza może delikatnie zaburzać propagację fali, zwłaszcza na dłuższych dystansach. W warsztacie widać to choćby przy otwartych bramach, wentylatorach i odciągach.
- Martwa strefa - im bliżej czujnika znajduje się obiekt, tym większe ryzyko, że pomiar będzie niewiarygodny albo niemożliwy. Producent często podaje ją jako procent maksymalnego zasięgu, a w praktyce to właśnie ona decyduje, czy sensor nadaje się do danego zadania.
- Zakłócenia od innych czujników - jeśli kilka przetworników pracuje obok siebie, mogą „słyszeć” własne echo. Przy większej liczbie sztuk trzeba je uruchamiać sekwencyjnie, a nie wszystkie naraz.
W dokumentacji producentów widać wyraźnie, jak szeroki potrafi być zakres parametrów. Jedne konstrukcje mają martwą strefę rzędu 10 mm, inne 30 cm, a zasięg waha się od około 1 m do kilku metrów, a w pomiarach poziomu nawet dalej. To nie jest wada samej technologii, tylko przypomnienie, że trzeba dobrać model do zadania, a nie odwrotnie.
W praktyce zastosowanie bywa ważniejsze niż sam model, więc teraz pokazuję scenariusze, w których ultradźwięki naprawdę pomagają.
Gdzie ultradźwięki mają największy sens w warsztacie i DIY
W warsztacie najbardziej cenię czujniki ultradźwiękowe za to, że nie wymagają kontaktu z obiektem i nie interesuje ich kolor, przezroczystość ani umiarkowane zabrudzenie powierzchni. To daje sporą swobodę w projektach DIY, zwłaszcza tam, gdzie zwykły czujnik optyczny szybko by się poddał.
| Zastosowanie | Dlaczego to działa | Na co uważać |
|---|---|---|
| Pomiar poziomu w beczce, zbiorniku lub pojemniku na granulaty | Wystarczy odbicie od lustra cieczy lub powierzchni materiału sypkiego, bez kontaktu z medium | Piana, fale na powierzchni i wysoka para mogą pogarszać stabilność pomiaru |
| Garażowy asystent parkowania | Prosto wykrywa odległość od ściany, słupka albo zderzaka | Trzeba dobrze ustawić kąt i nie liczyć na pomiar tuż przy samej obudowie |
| Robot mobilny lub wózek DIY | Dobry do wykrywania przeszkód bez skomplikowanej optyki | Nie lubi miękkich powierzchni, wąskich krawędzi i nieregularnych odbić |
| Kontrola obecności elementu na stanowisku | Może wykryć detal, pojemnik lub skrzynkę niezależnie od koloru | Warto sprawdzić martwą strefę i szerokość wiązki, bo to one decydują o pewnym działaniu |
| Monitoring napełnienia odciągu, kosza lub zbiornika odpadowego | Brud i pył zwykle przeszkadzają mniej niż w czujnikach optycznych | Trzeba uważać na silny przepływ powietrza i osadzanie się zanieczyszczeń na głowicy |
W takich zastosowaniach ultradźwięki są po prostu praktyczne. Nie są najładniejsze w teorii, ale często wygrywają tam, gdzie liczy się odporność na kurz, brak styku i rozsądna prostota integracji.
Jeżeli porównujesz różne technologie, różnice są wyraźne, dlatego warto zobaczyć je obok siebie.
Kiedy lepszy będzie PIR, optyka albo laser
Ja do warsztatu najczęściej wybieram ultradźwięki wtedy, gdy chcę mierzyć odległość albo poziom, a nie samo „poruszenie się” obiektu. Jeśli jednak zadanie jest inne, inna technologia potrafi być zwyczajnie lepsza.
| Technologia | Co wykrywa | Najmocniejsza strona | Typowe ograniczenie | Kiedy wybrać |
|---|---|---|---|---|
| Ultradźwiękowa | Odległość, obecność, poziom | Działa bez dotyku, dobrze znosi kurz i nie interesuje się kolorem obiektu | Martwa strefa, kąt odbicia, miękkie i porowate powierzchnie | Gdy chcesz prosty, odporny pomiar w brudniejszym środowisku |
| PIR | Ruch ciepłego obiektu, zwykle człowieka | Bardzo tani i prosty | Nie mierzy odległości i nie nadaje się do kontroli poziomu | Gdy potrzebujesz wykrycia ruchu, na przykład do oświetlenia |
| Optyczna / IR / ToF | Obecność, odległość na krótszym dystansie | Bywa bardzo precyzyjna i szybka | Wrażliwa na kurz, światło otoczenia i własności powierzchni | Gdy środowisko jest czyste i zależy ci na lepszej precyzji w małym zakresie |
| Laserowa | Odległość, pozycja, profil | Duży zasięg i bardzo dobra dokładność | Wyższy koszt, większa wrażliwość na montaż i kwestie bezpieczeństwa | Gdy potrzebujesz naprawdę dokładnego pomiaru i budżet to wytrzyma |
To porównanie zwykle szybko porządkuje wybór. Jeśli chcesz tylko wiedzieć, czy ktoś wszedł do pomieszczenia, PIR ma sens. Jeśli mierzysz odległość do ściany albo poziom w zbiorniku, ultradźwięki najczęściej wygrywają prostotą. A jeśli potrzebujesz dużej precyzji w czystych warunkach, warto spojrzeć na rozwiązania optyczne albo laserowe.
Gdy wybór jest już zawężony, liczy się montaż i konfiguracja.
Jak dobrać i zamontować czujnik, żeby nie walczyć z błędami
Przy doborze czujnika nie zaczynam od katalogu, tylko od pytania: jaki obiekt mam mierzyć, z jakiej odległości i w jakich warunkach. To oszczędza rozczarowań, bo technologia ultradźwiękowa działa dobrze, ale tylko wtedy, gdy ma sensowny margines pracy.
- Sprawdź minimalny i maksymalny zasięg - jeśli obiekt ma być bardzo blisko, martwa strefa jest krytyczna. W prostych modułach hobbycznych zasięg bywa rzędu kilku metrów, a w wersjach przemysłowych możesz spotkać zakresy od kilkunastu milimetrów do kilku metrów, a w pomiarach poziomu nawet znacznie więcej.
- Dopasuj wyjście do sterownika - do Arduino wystarcza prosty interfejs Trigger/Echo, ale przy PLC częściej przydają się wyjścia PNP/NPN, analogowe albo IO-Link. To nie detal, tylko realna różnica w wygodzie integracji.
- Ustaw czujnik możliwie prostopadle do celu - im lepszy kąt odbicia, tym stabilniejszy wynik. Przy skośnym montażu czujnik często „gubi” echo albo łapie nie ten obiekt, co trzeba.
- Unikaj materiałów tłumiących - jeśli obiekt jest z pianki, gąbki, wełny albo innego porowatego materiału, ultradźwięki mogą mieć problem. Wtedy czasem lepszy będzie inny typ czujnika.
- Uwzględnij temperaturę - przy instalacji stałej warto brać czujnik z kompensacją temperatury albo uwzględnić ją w sterowniku. To jedna z najprostszych metod na ograniczenie dryfu odczytu.
- Nie uruchamiaj wielu czujników naraz - jeśli kilka sztuk pracuje obok siebie, potrafią zakłócać własne echo. Bez sekwencyjnego odpytywania odczyty zaczynają się wzajemnie mieszać.
- Testuj w docelowym otoczeniu - warsztat, garaż, zbiornik czy linia transportowa zawsze mają własną akustykę. To, co działa na stole, nie zawsze zachowuje się tak samo przy odciągu pyłu, otwartej bramie albo wentylatorze.
W praktyce najwięcej daje nie sam model, tylko rozsądny montaż. Dobrze ustawiony czujnik z niższej półki potrafi dać lepszy efekt niż droższy model wsadzony w złe miejsce.
Na końcu zostaje już tylko jedno pytanie: czy ten sposób pomiaru naprawdę pasuje do twojego projektu.
Co warto zapamiętać, zanim zamontujesz go na stałe
Ultradźwięki są świetne wtedy, gdy potrzebujesz bezdotykowego pomiaru odległości, poziomu lub obecności w środowisku, gdzie kurz i brud nie są wyjątkiem, tylko normą. Ich największa siła to prostota działania i dobra odporność na warunki, które potrafią oślepić czujnik optyczny.
Jednocześnie nie ma sensu udawać, że to rozwiązanie bez wad. Martwa strefa, szerokość wiązki, wpływ temperatury i problemy z miękkimi powierzchniami są realne i trzeba je uwzględnić już na etapie projektu. Jeśli to zrobisz, czujnik ultradźwiękowy bardzo często okaże się jednym z najbardziej wdzięcznych elementów całego układu.
Jeśli projekt ma działać bez ciągłych korekt, ja zawsze zostawiam margines na warunki otoczenia i sprawdzam czujnik na rzeczywistym obiekcie, a nie tylko na biurku. To zwykle wystarcza, żeby ultradźwięki stały się solidnym elementem układu, a nie źródłem przypadkowych odczytów.
