Przy gwincie M6 najłatwiej pomylić dwa różne otwory: ten pod gwintownik i ten przelotowy pod śrubę. W praktyce to właśnie od tej decyzji zależy, czy element będzie trzymał pewnie, czy po prostu pozwoli śrubie przejść bez luzowania całego montażu. Poniżej rozkładam to na prosty warsztatowy język: z podaniem średnic, wyjątków i kilku błędów, które najczęściej psują robotę.
Najważniejsze liczby, które warto zapamiętać przy M6
- M6 x 1,0 to standardowy gwint metryczny, a otwór pod gwintownik ma zwykle 5,0 mm.
- W wersji drobnozwojnej M6 x 0,75 najczęściej wierci się 5,25 mm.
- Jeśli śruba ma tylko przejść przez detal, typowy otwór przelotowy to 6,6 mm; przy ciasnym pasowaniu 6,4 mm.
- Do stali konstrukcyjnej najlepiej trzymać się dokładnej średnicy, a do trudniejszych materiałów pilnować ostrego narzędzia i smarowania.
- W cienkiej blasze gwint M6 bywa słabym pomysłem. Często lepiej sprawdza się nitonakrętka albo nakrętka wspawana.
Najkrótsza odpowiedź i kiedy nie wolno jej mylić
Najkrótsza odpowiedź na pytanie, jaki otwór pod gwint M6, brzmi: 5,0 mm dla standardowego gwintu M6 x 1,0. To jest średnica pod wiercenie przed gwintowaniem, a nie otwór przelotowy pod śrubę. I tu zaczyna się większość nieporozumień, bo z zewnątrz oba przypadki wyglądają podobnie, ale technicznie znaczą coś zupełnie innego.
Jeżeli śruba ma zostać wkręcona w materiał i sama tworzyć połączenie, wiercisz pod gwintownik. Jeżeli ma tylko przejść przez element i zapiąć się w nakrętce albo w innym gwincie, potrzebujesz otworu luzem większego od 6 mm. W praktyce w warsztacie zawsze rozdzielam te dwie sytuacje, bo błędny wybór wiertła potrafi zniszczyć detal szybciej niż zły gwintownik.

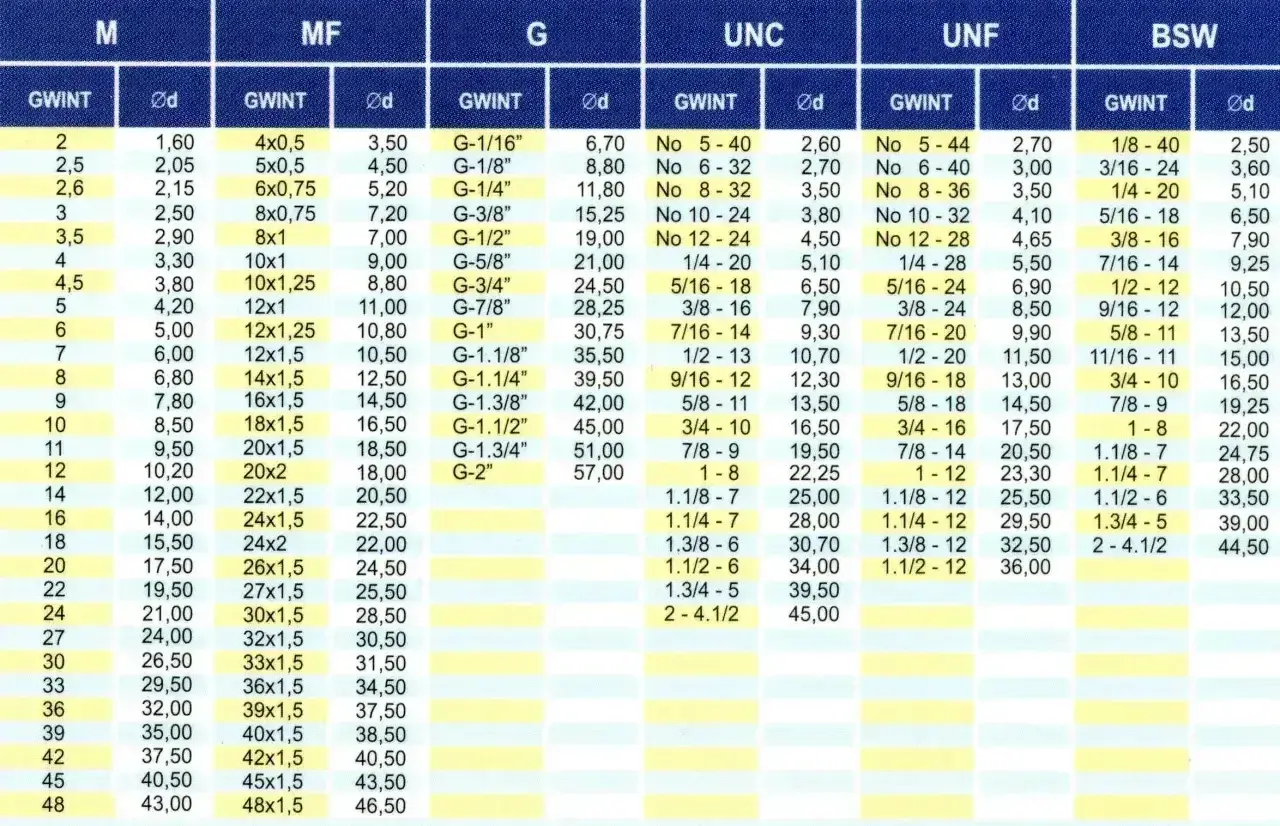

| Rodzaj otworu | Średnica | Zastosowanie | Uwagi praktyczne |
|---|---|---|---|
| Pod gwint M6 x 1,0 | 5,0 mm | Gwintowanie w stali, aluminium, żeliwie | To podstawowy wybór dla standardowego M6 |
| Pod gwint M6 x 0,75 | 5,25 mm | Gwint drobnozwojny | Sprawdź, czy masz właściwy gwintownik |
| Przelotowy close fit | 6,4 mm | Dokładne prowadzenie śruby | Mało luzu, dobre przy precyzyjnym montażu |
| Przelotowy normal fit | 6,6 mm | Najczęstszy montaż | Najpraktyczniejsze rozwiązanie w większości prac |
| Przelotowy loose fit | 7,0 mm | Większy luz montażowy | Przy grubych powłokach, tolerancjach i szybszym montażu |
Jeśli chcesz zapamiętać tylko jedną rzecz, niech będzie to ta: 5,0 mm wiercisz pod gwint M6, a 6,6 mm zwykle pod śrubę przechodzącą przez element. Reszta to już dobór pod materiał, narzędzie i to, jak „ciasny” ma być efekt końcowy.
Jak wywiercić i nagwintować otwór w metalu bez psucia krawędzi
W stali najlepiej działa prosty, zdyscyplinowany schemat. Najpierw punktowanie, potem wiercenie prowadzące, następnie właściwy wymiar i dopiero gwintowanie. Z mojego doświadczenia największe straty nie wynikają z samego gwintownika, tylko z pośpiechu przy wierceniu. Jeśli otwór „ucieknie” albo będzie poszarpany, gwintownik pracuje ciężej i szybciej łapie wiór.
- Zaznacz środek i wykonaj lekkie punktowanie, żeby wiertło nie zjechało po materiale.
- Wierć prostopadle do powierzchni. Przy grubszej stali zacznij od mniejszego wiertła prowadzącego, jeśli detal tego wymaga.
- Do M6 x 1,0 użyj wiertła 5,0 mm. Przy M6 x 0,75 wybierz 5,25 mm.
- Jeżeli otwór ma być czysty, zrób małe fazowanie wejścia. To ułatwia start gwintownika i zmniejsza ryzyko wyszczerbienia krawędzi.
- Gwintuj powoli, z olejem lub emulsją tnącą. W stali nierdzewnej to nie jest opcja, tylko konieczność.
Warto też pamiętać o kierunku pracy gwintownika. Przy ręcznym gwintowaniu robi się zwykle pół obrotu do przodu i ćwierć obrotu wstecz, żeby łamać wiór. To drobny detal, ale właśnie on często decyduje o tym, czy otwór wyjdzie czysty, czy gwintownik stanie i zacznie się klinować. Skoro sam proces już mamy uporządkowany, czas spojrzeć na materiał, bo nie każdy metal zachowuje się tak samo.
Jak materiał zmienia dobór otworu i komfort gwintowania
Nominalnie średnica pod M6 jest taka sama, ale zachowanie materiału już nie. W stali konstrukcyjnej 5,0 mm pod M6 x 1,0 zwykle daje bardzo dobry balans między siłą połączenia a oporem podczas gwintowania. W aluminium gwint powstaje łatwiej, ale też łatwiej go zerwać przy zbyt dużym momencie dokręcania. W praktyce oznacza to, że samo wiercenie nie wystarczy, trzeba jeszcze myśleć o tym, jak później śruba będzie pracowała.
W twardszych materiałach, takich jak stal nierdzewna, opór podczas gwintowania rośnie szybko. Tu największą różnicę robi ostre narzędzie, właściwy płyn tnący i cierpliwość. Jeśli gwintownik jest stępiony, nawet idealny otwór 5,0 mm nie uratuje sytuacji. Z kolei w miękkich materiałach, jak aluminium, czasem kusi, żeby „odrobinę” powiększyć otwór i zmniejszyć opór. Ja robię to bardzo ostrożnie, bo za duży otwór od razu skraca długość i jakość gwintu.
- Stal konstrukcyjna - najbezpieczniej trzymać standard 5,0 mm dla M6 x 1,0.
- Stal nierdzewna - stawiaj na smarowanie i ostre narzędzie, nie na „siłowe” gwintowanie.
- Aluminium - gwint powstaje łatwiej, ale łatwiej też go wyrobić przy montażu.
- Żeliwo - zwykle dobrze się gwintuje, ale wymaga czystego otworu i kontroli wióra.
Jeżeli masz do czynienia z cienką blachą, w ogóle warto zadać sobie pytanie, czy gwint M6 jest tu najlepszym rozwiązaniem. I właśnie o tym jest następny fragment, bo w praktyce warsztatowej materiał często wygrywa z teorią katalogową.
Gdy blacha jest zbyt cienka, lepiej nie walczyć z gwintem na siłę
Gwint M6 potrzebuje sensownej głębokości chwytu. W cienkiej blasze da się go wykonać, ale będzie krótki, delikatny i podatny na wyrwanie. Jeśli detal ma przenosić obciążenie albo będzie często rozkręcany, lepszym wyborem bywa nitonakrętka, nakrętka wspawana albo zwykła nakrętka dospawana do konstrukcji. To rozwiązania mniej efektowne niż „czysty” gwint w materiale, ale w realnym warsztacie często po prostu lepsze.
Praktyczna zasada jest prosta: jeśli grubość materiału nie daje komfortowej długości zazębienia, nie próbuj nadrabiać tego siłą. Dla stali M6 to oznacza zwykle, że przy bardzo cienkim elemencie gwintowanie ma sens tylko wtedy, gdy obciążenia są małe. W pozostałych przypadkach lepiej od razu przewidzieć element z nakrętką albo gwintowanym insertem. Ten kompromis oszczędza czas i nerwy, zwłaszcza gdy detal ma wrócić do pracy, a nie tylko „wyglądać na zrobiony”.
To samo dotyczy napraw: jeśli stary gwint M6 jest wyrobiony, czasem rozsądniej jest przejść na wkładkę gwintową niż powiększać dziurę i ratować wszystko większą śrubą. Dlatego przy M6 nie patrzę wyłącznie na średnicę wiertła, ale też na funkcję połączenia i grubość materiału. Tak dochodzimy do najczęstszych błędów, które w praktyce psują nawet dobrze zaplanowaną robotę.
Najczęstsze błędy przy gwincie M6, których łatwo uniknąć
Najczęstszy błąd jest banalny: ktoś bierze wiertło 6 mm, bo „przecież M6 ma 6 mm”. To myślenie jest poprawne tylko na poziomie nazwy, ale nie na poziomie technologii. Do gwintowania potrzebujesz otworu mniejszego od średnicy nominalnej, bo materiał musi zostać częściowo wycięty przez gwintownik. Przy 6 mm gwintownik w M6 nie ma już z czego formować profilu.
Drugi błąd to zbyt mało miejsca na wiór. Głębokie otwory ślepe, szczególnie w stali, lubią klinować narzędzie. W takim przypadku warto dobrać odpowiedni typ gwintownika i czyścić otwór częściej, zamiast „dokręcać do skutku”. Trzeci klasyczny problem to brak fazki wejściowej. Bez niej gwintownik startuje nerwowo, zbyt ostro łapie materiał i łatwiej uszkadza pierwszy zwoj.
- Nie myl otworu pod gwint z otworem przelotowym.
- Nie wierć „na oko”, jeśli detal ma pracować precyzyjnie.
- Nie używaj stępionego gwintownika do stali nierdzewnej.
- Nie gwintuj na sucho, jeśli materiał wyraźnie tego nie lubi.
- Nie zakładaj, że każdy M6 ma ten sam skok.
Ostatni punkt jest ważniejszy, niż się wydaje. Standardowy M6 ma skok 1,0 mm, ale spotyka się też wersje drobnozwojne, a wtedy średnica otworu się zmienia. To prowadzi do ostatniej, bardzo praktycznej kwestii: co zrobić, gdy otwór już nie wyszedł idealnie, albo gdy trzeba uratować pracę bez zaczynania od nowa.
Gdy otwór już wyszedł za duży albo za ciasny, jeszcze nie wszystko stracone
Jeśli otwór wyszedł odrobinę za duży, nie zawsze trzeba od razu wyrzucać detal. Czasem da się przejść na wkładkę gwintową, zastosować nitonakrętkę albo zmienić sposób mocowania. Jeśli z kolei otwór jest za ciasny, nie rozwiercaj go od razu na ślepo do kolejnego „ładnego” wymiaru. Najpierw sprawdź, czy problemem nie jest źle dobrany gwintownik, źle wykonana fazka albo wiór zostawiony w otworze.
W warsztacie najbardziej opłaca się myśleć o M6 jako o całym układzie: wiertło, gwintownik, materiał, grubość elementu i sposób montażu. Sama liczba na opakowaniu śruby niczego jeszcze nie gwarantuje. Dlatego, jeśli chcesz mieć pewny efekt, trzymaj w pamięci trzy wartości: 5,0 mm pod M6 x 1,0, 5,25 mm pod M6 x 0,75 i 6,6 mm dla otworu przelotowego pod śrubę M6. Reszta to już świadomy dobór pod konkretny detal, a nie zgadywanie przy imadle.
