Przepięcie nie musi być spektakularne, żeby uszkodzić elektronikę. Krótki impuls po burzy, łączenie dużego obciążenia albo błąd w sieci potrafią zniszczyć zasilacz, automatykę kotła, sterownik bramy czy sprzęt warsztatowy. Ten tekst wyjaśnia, jak działa ogranicznik przepięć, z czego składa się jego ochrona i jak dobrać ją sensownie do domu, garażu lub małej instalacji.
Najważniejsze rzeczy, które warto zapamiętać
- Ogranicznik przepięć nie „zużywa” udaru jak gąbka, tylko odprowadza energię inną drogą, zwykle do PE i uziemienia.
- Najważniejsza jest koordynacja między typem ochrony, długością przewodów i zabezpieczeniem nadprądowym.
- Typ 1, 2 i 3 pełnią różne role: od ciężkich udarów po dopracowaną ochronę przy samym urządzeniu.
- Dobór nie kończy się na amperach z katalogu. Trzeba patrzeć też na Uc, Up, prąd następczy i sygnalizację stanu.
- Dobra instalacja ma znaczenie równie duże jak sam aparat. Zbyt długie przewody potrafią pogorszyć efekt ochrony.
- SPD nie zastępuje uziemienia, połączeń wyrównawczych ani rozsądnego projektu instalacji.
Co robi ogranicznik przepięć, gdy w sieci pojawia się udar

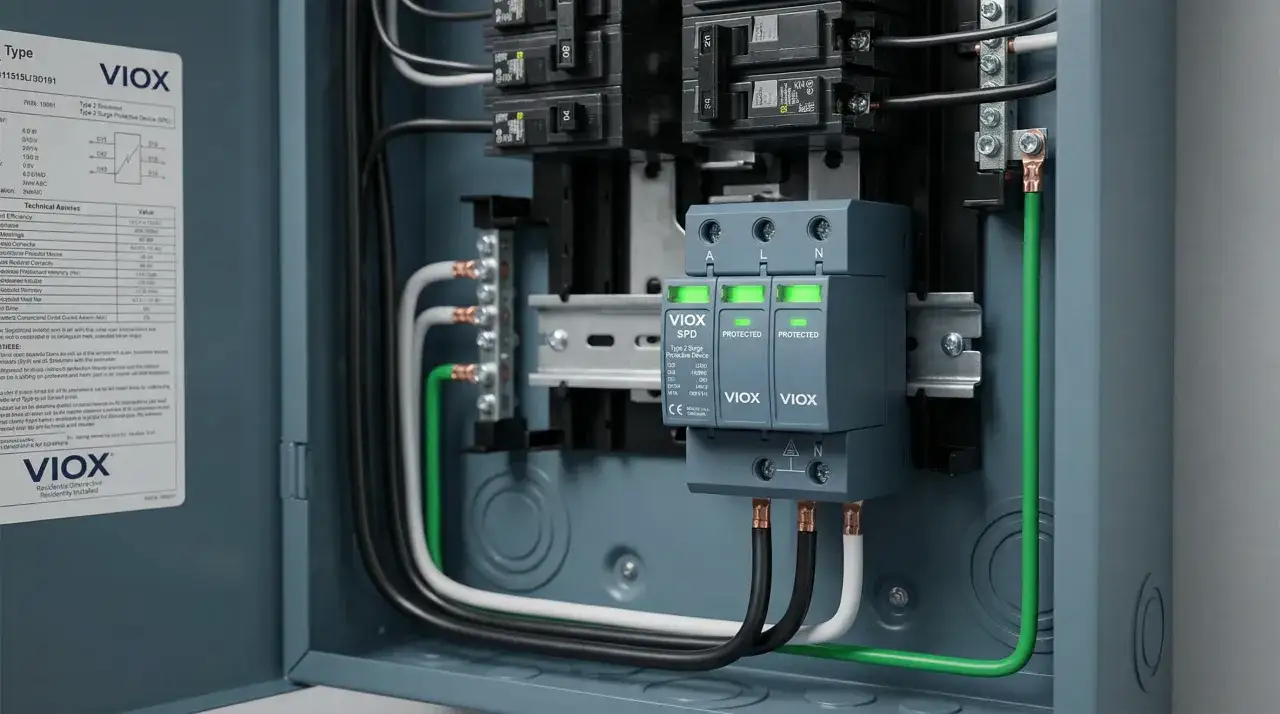

W normach ten aparat funkcjonuje jako SPD, czyli urządzenie do ochrony przed przepięciami. W praktyce jego zadanie jest bardzo proste: przy normalnym napięciu ma prawie nie przeszkadzać, a w chwili udaru przejąć energię i bezpiecznie odprowadzić ją do przewodu ochronnego. Ja zawsze zaczynam od tej jednej myśli, bo bez niej łatwo uwierzyć, że ogranicznik „wchłania” przepięcie jak gąbka. On tego nie robi.
Klucz tkwi w elemencie nieliniowym, czyli takim, którego opór gwałtownie maleje, gdy napięcie rośnie ponad bezpieczny poziom. W spoczynku ogranicznik zachowuje się niemal jak przerwa, a w momencie impulsu tworzy łatwiejszą drogę dla prądu niż delikatna elektronika w gnieździe, rozdzielnicy albo szafce sterowniczej. Dzięki temu napięcie na chronionym obwodzie zostaje „ścięte” do poziomu, który urządzenia mają większą szansę przeżyć.
W praktyce bardzo ważna jest też droga, jaką ten prąd ma pokonać. Jeśli przewód do szyny ochronnej jest za długi, ma niepotrzebne pętle albo prowadzi okrężnie przez rozdzielnicę, rośnie indukcyjność połączenia. A to oznacza wyższe napięcie resztkowe na chronionym obwodzie. Innymi słowy: dobry aparat zamontowany źle działa przeciętnie. I właśnie dlatego przy ochronie przeciwprzepięciowej montaż liczy się prawie tak samo jak sam model.
Z czego składa się skuteczna ochrona
W instalacjach niskiego napięcia spotyka się kilka technologii, ale najczęściej pracują one jako zestaw, a nie pojedynczy cudowny element. Każda ma trochę inny charakter reakcji, inny poziom energii, którą znosi, i inne ograniczenia. To właśnie dlatego w dobrych układach ochronnych łączy się różne rozwiązania, zamiast liczyć na jeden uniwersalny komponent.
Warystor
Warystor to najpopularniejszy element w ochronie zasilania i automatyki. Działa szybko i dobrze tłumi krótsze przepięcia, szczególnie te o niższej energii. Jego zaleta jest oczywista: reaguje bez mechanicznych opóźnień. Wadą jest to, że przy kolejnych udarach powoli się starzeje, dlatego wskaźnik stanu albo sygnalizacja zużycia nie są dodatkiem marketingowym, tylko realną informacją serwisową.
Iskiernik gazowy i iskiernik wyzwalany
Iskiernik lepiej znosi duże energie i bywa stosowany tam, gdzie trzeba przejąć naprawdę ciężki impuls. W uproszczeniu działa tak, że po osiągnięciu napięcia zadziałania tworzy kanał przewodzący i przejmuje prąd udarowy. To rozwiązanie jest bardzo mocne, ale wymaga poprawnej koordynacji z resztą instalacji, bo pojawia się temat prądu następczego i doboru zabezpieczenia nadprądowego. W praktyce to właśnie dlatego tak istotne jest, by nie traktować ochrony przepięciowej jako pojedynczej puszki w rozdzielnicy.
Dioda transil
Dioda transil pracuje głównie w bardzo szybkich obwodach sygnałowych i sterujących. W instalacji domowej nie jest zwykle pierwszym wyborem dla całej rozdzielnicy, ale dobrze pokazuje zasadę działania ochrony: przy prawidłowych warunkach jest praktycznie niewidoczna, a przy impulsie przejmuje zadanie w ułamku sekundy. W elektronice sterującej, automatyce i komunikacji to często bardzo sensowny element układu wielostopniowego.
Przeczytaj również: Puszka żelowa WAGO - kiedy ma sens i jak ją dobrać
Bezpiecznik i odłączenie termiczne
Tu zaczyna się temat, o którym wielu użytkowników pamięta za późno. Ochronnik może się zużyć albo uszkodzić, a wtedy trzeba go bezpiecznie odłączyć od instalacji. Zabezpieczenie termiczne i odpowiednio dobrany bezpiecznik nie są „na wszelki wypadek” - one mają odciąć moduł wtedy, gdy jego dalsza praca mogłaby być ryzykowna. To jeden z powodów, dla których prawidłowa koordynacja z zabezpieczeniami nadprądowymi naprawdę ma znaczenie.
Typ 1, 2 i 3 nie są zamienne
Jeśli ktoś patrzy tylko na nazwę „ogranicznik przepięć”, łatwo uznać, że każdy działa tak samo. W praktyce to trzy różne poziomy ochrony, które mają różne miejsca montażu i różną odporność na energię udaru. Najprościej myśleć o tym jak o systemie warstwowym: jedna warstwa zatrzymuje najcięższe zdarzenia, kolejna dopracowuje ochronę, a ostatnia chroni już konkretny odbiornik.
| Typ | Gdzie montuje się najczęściej | Co zatrzymuje | Jak to czytam w praktyce |
|---|---|---|---|
| Typ 1 | Rozdzielnica główna, przy wejściu instalacji | Najcięższe udary po bezpośrednim lub bliskim wyładowaniu | Ma sens przy instalacji odgromowej, zasilaniu napowietrznym lub wyższym ryzyku burzowym |
| Typ 2 | Podrozdzielnia albo rozdzielnica główna jako drugi stopień | Przepięcia indukowane, pojemnościowe i łączeniowe | To najczęstszy wybór w domu i warsztacie |
| Typ 3 | Tuż przy chronionym urządzeniu | Dopracowana ochrona wrażliwej elektroniki | Przydaje się dla sprzętu, którego nie chcesz wymieniać po jednym mocnym impulsie |

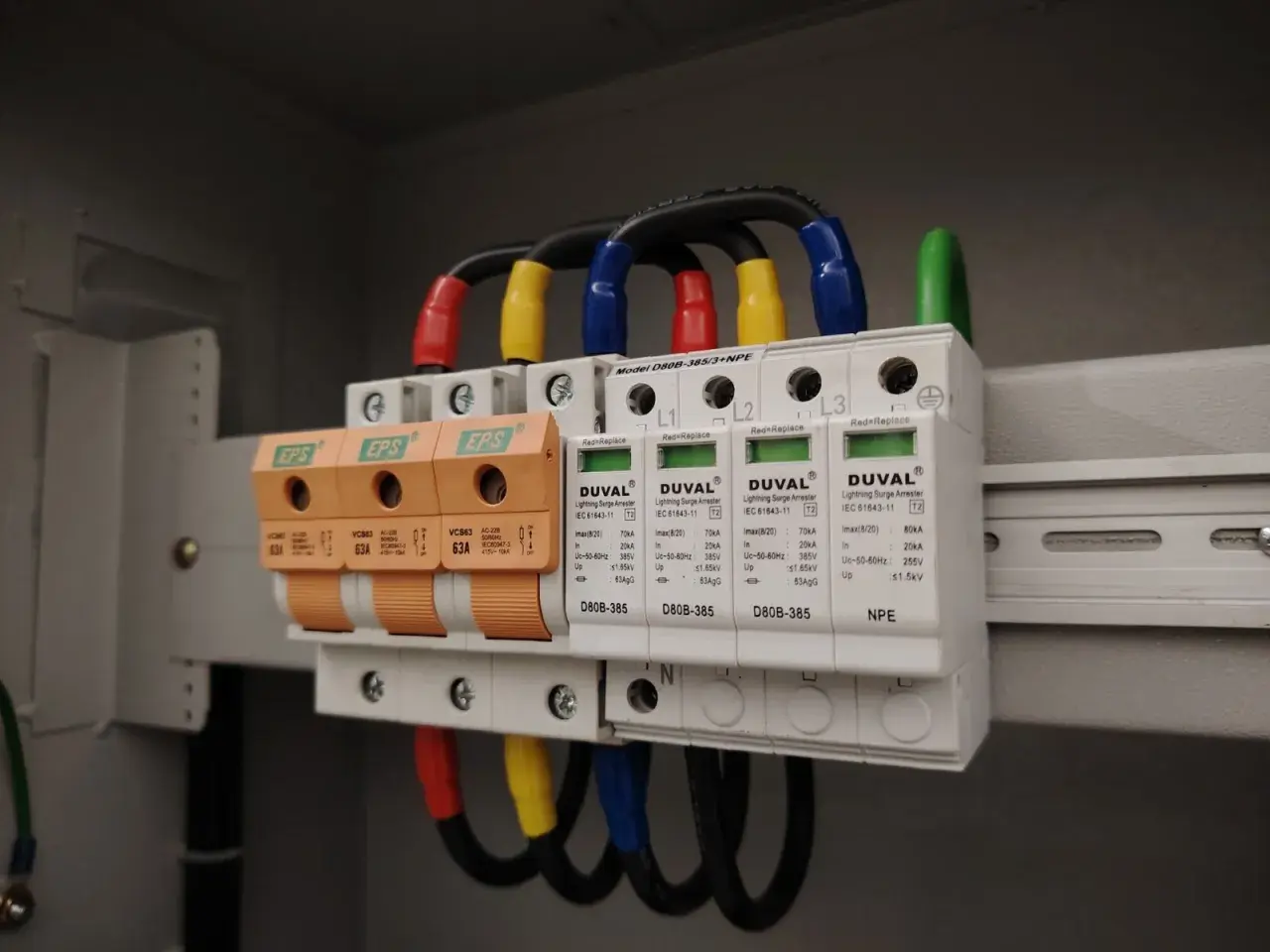

W praktyce lubię patrzeć na to jeszcze prościej: jeśli masz budynek z instalacją odgromową, zasilaniem napowietrznym, fotowoltaiką, pompą ciepła albo dużą ilością elektroniki sterującej, pojedynczy moduł rzadko wystarcza. Często rozsądniejszy jest układ 1+2 na wejściu instalacji i dodatkowy typ 3 przy najbardziej wrażliwych odbiornikach. Taki układ nie jest przesadą. To zwykle po prostu lepsze dopasowanie do realnego ryzyka.
Jak dobrać ochronę do domu, warsztatu i małej firmy
Ja patrzę na dobór ochrony w kolejności: źródło zagrożenia, układ sieci, dopiero potem katalog producenta. Inaczej łatwo kupić aparat, który wygląda dobrze w specyfikacji, ale słabo pasuje do realnej instalacji. Dla domowej i warsztatowej praktyki najważniejsze są nie tylko typy urządzeń, ale też parametry, które decydują o tym, czy układ będzie działał stabilnie po pierwszym mocnym zdarzeniu.
| Parametr | Co oznacza | Na co zwracam uwagę |
|---|---|---|
| Uc | Maksymalne ciągłe napięcie pracy | Musi pasować do sieci i sposobu podłączenia, inaczej aparat będzie pracował poza zakresem |
| Up | Poziom ochrony | Im niższy, tym lepiej dla wrażliwych urządzeń, ale tylko w ramach zgodności z instalacją |
| In / Imax | Odporność na prąd udarowy | Im większe ryzyko i większa energia przepięć, tym mocniejszy aparat ma więcej sensu |
| Ifi / SCCR | Prąd następczy i odporność zwarciowa | Ważne szczególnie przy iskiernikach i w instalacjach o dużym prądzie zwarciowym |
| Sygnalizacja stanu | Informacja o zużyciu modułu | Przydaje się, bo uszkodzonego SPD nie zawsze widać gołym okiem |
Jeśli mam wskazać prostą zasadę, to brzmi ona tak: im bliżej cennego i wrażliwego sprzętu, tym bardziej opłaca się dołożyć typ 3. Z kolei przy wejściu instalacji ważniejsza jest zdolność przejęcia dużej energii i koordynacja z resztą zabezpieczeń. W domu jednorodzinnym najczęściej sens zaczyna się od typu 2, ale przy odgromówce albo zasilaniu napowietrznym szybciej dochodzi do głosu zestaw 1+2.
W warsztacie patrzyłbym jeszcze na automatykę maszyn, falowniki, sterowniki i elektronikę w elektronarzędziach. One często nie giną od jednego wielkiego pioruna, tylko od serii mniejszych impulsów, które kumulują zużycie. To właśnie ten rodzaj awarii bywa najbardziej podstępny, bo sprzęt działa jeszcze „w miarę normalnie”, aż pewnego dnia po prostu odmawia posłuszeństwa.
Najczęstsze błędy, które osłabiają ochronę
Najlepszy ogranicznik przepięć nie zrobi roboty za źle wykonaną instalację. W praktyce najwięcej problemów widzę nie w samym urządzeniu, tylko w sposobie jego podłączenia i w błędnych oczekiwaniach użytkownika.
- Zbyt długie przewody do PE - każda dodatkowa pętla podnosi indukcyjność i pogarsza skuteczność ochrony.
- Montowanie SPD daleko od chronionego punktu - jeśli ogranicznik stoi „gdzieś po drodze”, a nie tam, gdzie trzeba, urządzenia nadal widzą część udaru.
- Dobór tylko po liczbie kA - sama wartość prądu udarowego nie mówi jeszcze, czy aparat pasuje do sieci i miejsca montażu.
- Brak koordynacji z bezpiecznikiem - przy części technologii to nie jest detal, tylko warunek bezpiecznej pracy.
- Mylenie listwy z SPD w rozdzielnicy - listwa może być uzupełnieniem, ale nie zastępuje porządnej ochrony na wejściu instalacji.
- Ignorowanie sygnalizacji stanu - zużyty moduł potrafi wyglądać normalnie, a w środku nie mieć już pełnej sprawności.
W praktyce jedna rzecz powtarza się szczególnie często: ktoś kupuje dobry aparat, a potem prowadzi przewody tak, że ochrona traci część sensu. To dlatego przy montażu lubię patrzeć nie tylko na schemat, ale też na faktyczną geometrię przewodów. Czasem krótszy i prostszy układ daje więcej niż droższy model zamontowany niedbale.
Co ogranicznik przepięć nie załatwia sam
Ogranicznik przepięć nie naprawi źle zrobionego uziemienia, nie zlikwiduje błędów połączeń wyrównawczych i nie zastąpi ochrony przeciwporażeniowej. Nie jest też rozwiązaniem na długotrwałe podniesienie napięcia w sieci, na zanik przewodu neutralnego czy na chaos w instalacji wykonanej bez planu. To ważne, bo wiele osób oczekuje od SPD więcej, niż fizycznie może dać.
Jeśli chronisz drogi sprzęt, warto myśleć o całym układzie, a nie o pojedynczym module. W praktyce najlepiej działają razem: poprawny uziom, połączenia wyrównawcze, właściwie dobrane zabezpieczenia nadprądowe, ogranicznik w odpowiednim miejscu i, tam gdzie trzeba, dodatkowy UPS albo filtracja zasilania. Ja traktuję SPD jako ważny element systemu, ale nigdy jako jego jedyną linię obrony.
Co sprawdzić, zanim uznasz ochronę za gotową
Przed montażem i po nim sprawdzam pięć rzeczy:
- czy typ ogranicznika pasuje do miejsca instalacji;
- czy Uc odpowiada napięciu sieci 230/400 V i układowi połączeń;
- czy producent dopuszcza dane zabezpieczenie nadprądowe;
- czy przewody są możliwie krótkie, proste i prowadzone bez zbędnych pętli;
- czy sygnalizacja stanu jest czytelna i pozwala szybko wychwycić zużycie modułu.
Jeśli te warunki są spełnione, ochrona przeciwprzepięciowa zwykle działa tak, jak trzeba: cicho, bez efektownych komunikatów, ale w chwili udaru przejmuje energię, którą elektronika miałaby bardzo trudno przeżyć. I właśnie na tym polega sens dobrze dobranego ogranicznika.
