Króciec dwukołnierzowy DN 80 to element, który porządkuje połączenia w instalacjach wodociągowych, na obejściach, przy modernizacjach i wszędzie tam, gdzie trzeba połączyć odcinki rurociągu sztywnym, serwisowalnym złączem kołnierzowym. W praktyce taki detal decyduje nie tylko o szczelności, ale też o tym, czy montaż będzie wygodny i czy późniejszy demontaż nie zamieni się w kłopotliwą rozbiórkę. Poniżej rozkładam temat na konkretne kwestie: czym jest ten element, jak czytać oznaczenia, jak dobrać materiał i długość oraz na co uważać przy zakupie i montażu.
Najważniejsze rzeczy, które warto wiedzieć przed zakupem
- DN 80 oznacza średnicę nominalną, a nie zawsze dokładny wymiar mierzony suwmiarką.
- W instalacjach wodnych najczęściej liczy się wersja FF, czyli kołnierz- kołnierz.
- Na trwałość mocno wpływają: materiał korpusu, powłoka antykorozyjna i zgodność z PN kołnierzy.
- Długość montażowa ma znaczenie praktyczne większe, niż wielu osobom się wydaje.
- Przy wodzie pitnej warto sprawdzić atest higieniczny i przeznaczenie producenta.
- Najtańszy model nie zawsze wygrywa, jeśli później wymaga przeróbek albo utrudnia serwis.
Co to jest i gdzie sprawdza się najlepiej

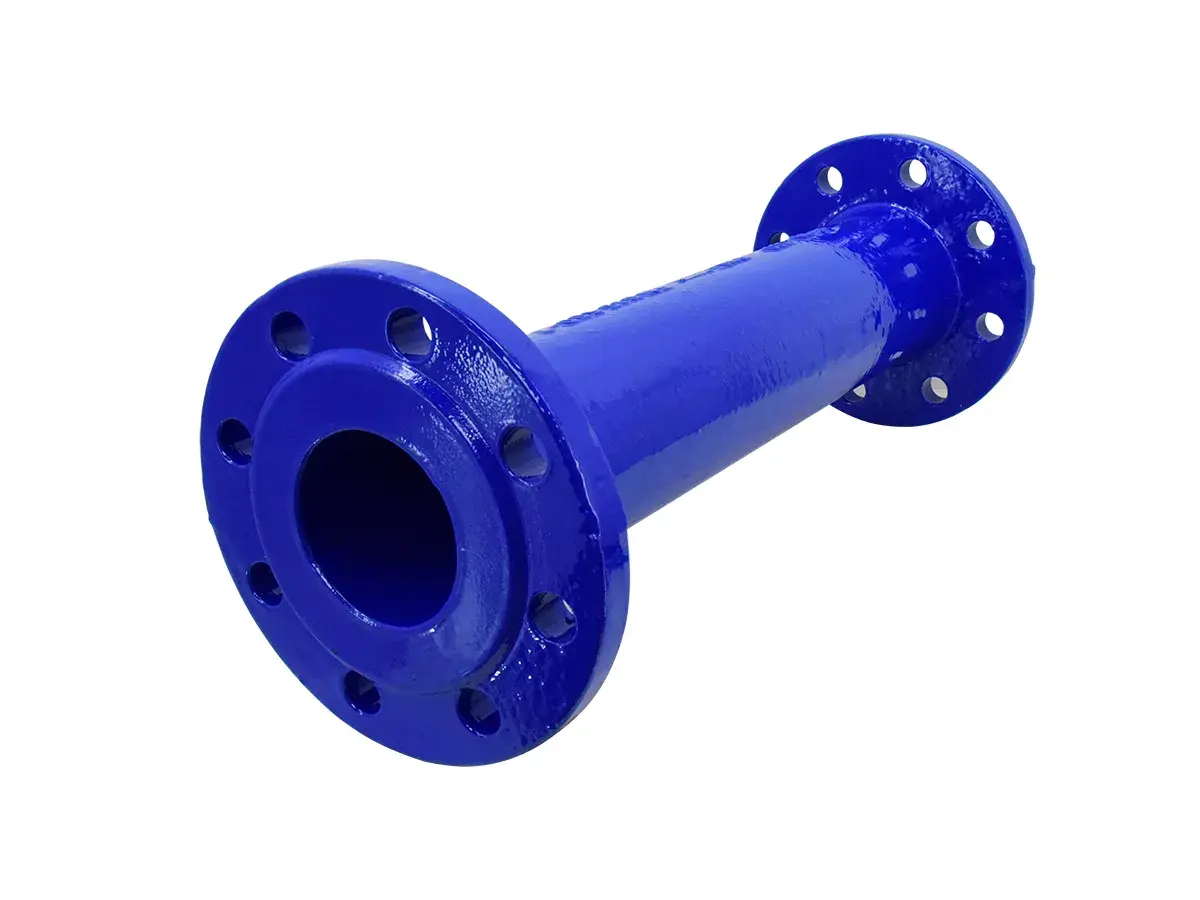

Najprościej mówiąc, to krótki odcinek rury zakończony kołnierzami po obu stronach. Taki element służy do łączenia fragmentów instalacji, wstawiania armatury, wykonywania obejść albo dopasowywania odcinków o określonej geometrii. W instalacjach wodnych lubię go za to, że daje solidne połączenie i jednocześnie pozwala rozebrać układ bez cięcia rurociągu.
W praktyce ten typ kształtki spotyka się w sieciach wodociągowych, przy wodzie pitnej, w układach przemysłowych z płynami obojętnymi chemicznie, a czasem także w modernizacjach starszych instalacji, gdzie trzeba zgrać kilka różnych odcinków. Jeśli ktoś szuka rozwiązania „na lata”, a nie tylko doraźnej łaty, właśnie tu zwykle zaczynam analizę.
Największy sens ma tam, gdzie liczy się sztywność połączenia, łatwy serwis i zgodność z kołnierzowym standardem całej armatury. Jeśli układ ma sporo miejsc newralgicznych, ten element porządkuje całą linię i zmniejsza ryzyko prowizorycznych przeróbek. Zanim jednak zamówię konkretny model, zawsze sprawdzam oznaczenia na karcie produktu, bo to one decydują o kompatybilności z resztą instalacji.
Jak czytać oznaczenia na króćcu
W branży technicznej oznaczenia są ważniejsze niż opis marketingowy. Przy takim elemencie patrzę przede wszystkim na DN, typ przyłącza, klasę ciśnieniową i długość montażową. Dopiero po tym sprawdzam materiał oraz zabezpieczenie powierzchni.
| Oznaczenie | Co oznacza w praktyce | Na co zwrócić uwagę |
|---|---|---|
| DN 80 | Średnica nominalna 80 mm | To nie zawsze wymiar rzeczywisty mierzony wewnątrz elementu |
| FF | Kołnierz z obu stron | Ważna jest zgodność z przeciwkołnierzem i układem śrub |
| PN10 / PN16 | Klasa ciśnieniowa kołnierza | Musi pasować do całego układu, nie tylko do jednego odcinka |
| L=100, L=200, L=300 | Długość montażowa elementu | Wpływa na miejsce zabudowy i wygodę demontażu |
| EN-GJS-500-7 / GJS-500-7 | Żeliwo sferoidalne | To zwykle lepszy wybór do instalacji wodnych niż zwykłe żeliwo szare |
| PN-EN 1092-2 | Norma dla kołnierzy i ich otworowania | Sprawdź, czy średnica i układ otworów odpowiadają armaturze w instalacji |
Jedna rzecz potrafi szczególnie zmylić początkujących: DN 80 to wartość nominalna, a nie obietnica, że każdy wymiar będzie dokładnie 80 mm. W kołnierzach i armaturze technicznej ważniejsza jest zgodność z normą i całym systemem połączeń niż „goły” pomiar linijką. W kartach produktów często widać też, że ten sam DN 80 występuje w kilku długościach, więc wybór nie kończy się na samym symbolu średnicy.
Z praktyki wiem, że dopiero po odczytaniu tych oznaczeń można sensownie ocenić materiał i trwałość. A to właśnie one najmocniej wpływają na to, czy połączenie będzie bezproblemowe po kilku sezonach pracy.
Materiał i powłoka decydują o trwałości

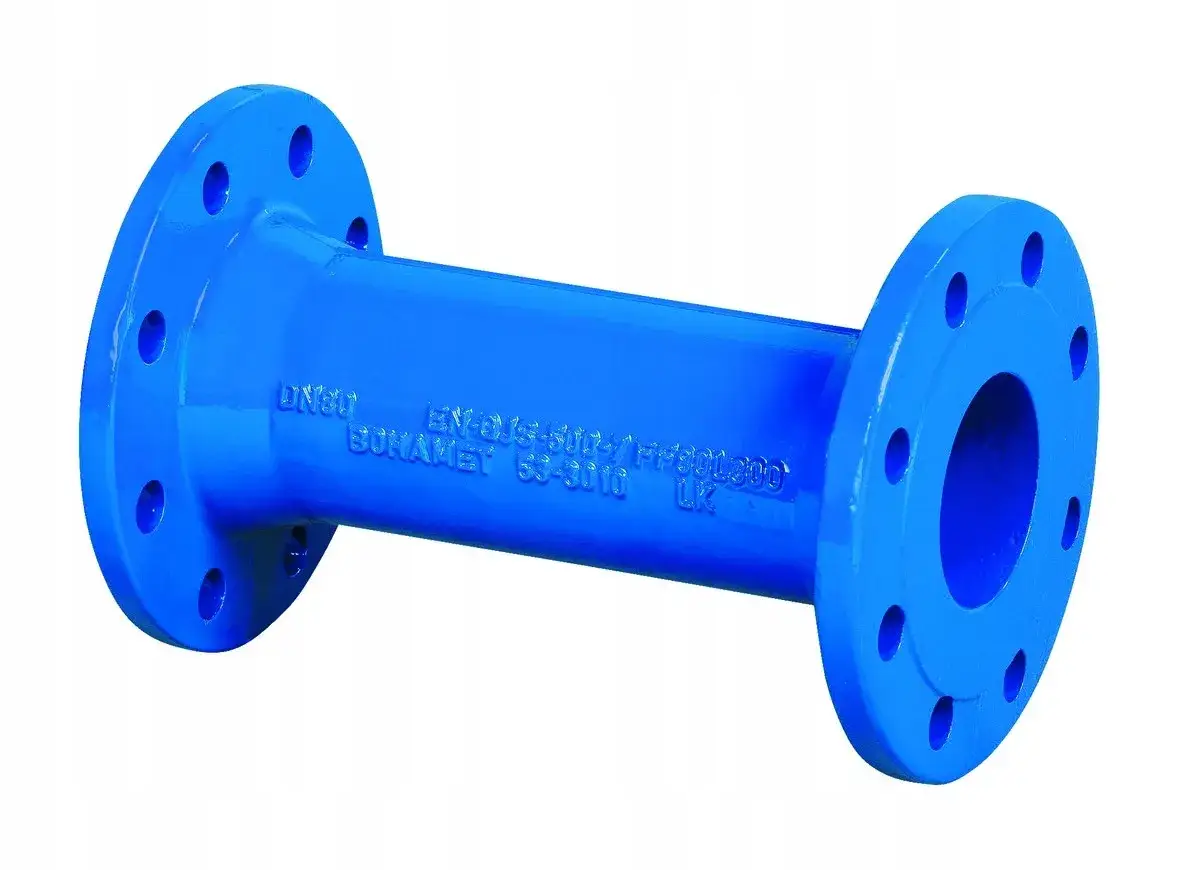

W króćcach do wody najczęściej spotykam żeliwo sferoidalne. To materiał, który dobrze znosi obciążenia mechaniczne, skręcanie i pracę całego układu pod ciśnieniem. W ofertach producentów bardzo często pojawia się EN-GJS-500-7, a to dla mnie sygnał, że element jest projektowany z myślą o instalacjach wodociągowych, a nie o lekkich, „domowych” zastosowaniach.
Warto też zwrócić uwagę na powłokę antykorozyjną. Przy armaturze wodnej nie jest to kosmetyka, tylko realna ochrona przed degradacją. Epoksydowa warstwa ochronna, często opisywana jako zgodna z odpowiednimi normami i wytycznymi producenta, ma znaczenie zarówno w instalacjach wewnętrznych, jak i w sieciach narażonych na wilgoć, skropliny czy okresowe zawilgocenie gruntu.
Jeśli króciec ma pracować przy wodzie pitnej, sprawdzam także atest higieniczny. To nie jest detal do odhaczenia z przyzwyczajenia. Dla układów, które mają kontakt z wodą przeznaczoną do spożycia, dokumentacja producenta daje po prostu większą pewność, że element nadaje się do takiego środowiska.
| Cecha | Dlaczego ma znaczenie | Moja praktyczna ocena |
|---|---|---|
| Żeliwo sferoidalne | Lepsza odporność mechaniczna i stabilność pracy | Najbezpieczniejszy wybór do poważniejszej instalacji wodnej |
| Żeliwo szare | Bywa tańsze, ale jest mniej wdzięczne przy większych obciążeniach | Może się sprawdzić, ale wymaga większej ostrożności przy doborze |
| Powłoka epoksydowa | Chroni przed korozją i wydłuża żywotność | Różnica w eksploatacji bywa większa niż różnica w cenie zakupu |
| Atest do wody pitnej | Potwierdza przydatność do kontaktu z wodą przeznaczoną do spożycia | W instalacjach bytowych traktuję to jako punkt obowiązkowy |
Z kart producentów wynika, że dla takich elementów często spotyka się też dopuszczenie do pracy w temperaturze do 70°C i klasy ciśnieniowe PN10/PN16. To nie znaczy jeszcze, że każdy model nadaje się do każdego układu, ale daje dobrą wskazówkę, w jakim środowisku ten detal czuje się najlepiej. Kiedy materiał jest już jasny, przechodzę do długości, bo to ona najczęściej przesądza o wygodzie montażu.
Jak dobrać długość do miejsca montażu
Długość montażowa ma większy wpływ na praktykę niż sam nominalny DN. W DN80 spotyka się kilka wariantów, od kompaktowych po wyraźnie wydłużone. Ja patrzę na nie jak na narzędzia do różnych zadań, a nie jak na zamienne „części o tym samym numerze”.
| Długość | Najlepsze zastosowanie | Na co uważać |
|---|---|---|
| L=100 mm | Gdy miejsca jest mało i układ ma być możliwie zwarty | Trzeba dokładnie sprawdzić dostęp do śrub i uszczelki |
| L=200–300 mm | Gdy potrzebujesz wygodniejszego montażu i większej tolerancji ustawienia | To zwykle dobry kompromis między ceną a funkcjonalnością |
| L=400 mm i więcej | Do korekty geometrii i tam, gdzie trzeba ominąć elementy instalacji | Rośnie masa, cena i zapotrzebowanie na miejsce serwisowe |
W praktyce dłuższy element bywa po prostu wygodniejszy przy montażu, ale nie zawsze jest lepszy. Jeśli rurociąg jest ciasno upchnięty między pompą, zaworem a ścianą, zbyt długa wstawka potrafi utrudnić dokręcanie śrub albo późniejszy demontaż. Dlatego przed zamówieniem sprawdzam nie tylko odległość między kołnierzami, ale też przestrzeń na ręce, klucze i ewentualny serwis.
W ofertach rynkowych widać też, że DN80 występuje w naprawdę różnych długościach, więc nie warto zakładać z góry jednego „standardowego” wariantu. Im lepiej dopasujesz długość do układu, tym mniej nerwów przy montażu i późniejszej eksploatacji. Gdy wymiar jest już dobrany, trzeba jeszcze uniknąć kilku błędów, które w praktyce psują nawet dobry projekt.
Najczęstsze błędy przy montażu, które potem kosztują najwięcej
Najczęstszy problem widzę wtedy, gdy ktoś kupuje element „na oko”, bez sprawdzenia pełnej zgodności kołnierzy. Sam DN nie wystarczy. Trzeba jeszcze dopasować klasę PN, układ otworów, typ uszczelki i dostępny luz montażowy. W przeciwnym razie instalacja niby się składa, ale po dokręceniu zaczynają się naprężenia, nieszczelności albo przekoszenia.
- Pomijanie zgodności PN - kołnierz PN10 nie zawsze zachowuje się tak samo jak PN16 w całym układzie.
- Brak kontroli otworowania - liczba i układ otworów muszą pasować do przeciwkołnierza.
- Zbyt mało miejsca na demontaż - połączenie da się skręcić, ale później nie da się go rozebrać bez problemów.
- Nierówne dokręcanie śrub - to prosta droga do przekoszenia uszczelki i miejscowych przecieków.
- Bagatelizowanie powłoki ochronnej - przy wodzie i wilgoci tania oszczędność szybko wychodzi bokiem.
- Brak dokumentów do wody pitnej - w instalacjach bytowych to nie jest szczegół, tylko warunek sensownego zakupu.
Ja zawsze dokręcam połączenia stopniowo i „na krzyż”, żeby uszczelka rozkładała się równomiernie. To prosty nawyk, ale właśnie takie rzeczy najczęściej odróżniają montaż poprawny od montażu, który po kilku tygodniach zaczyna wymagać poprawki. Jeśli króciec ma już pasować wymiarowo, trzeba jeszcze dobrze ocenić koszt, bo przy DN80 rozpiętość cen potrafi zaskoczyć.
Ile kosztuje DN80 i kiedy opłaca się dopłacić
Cena zależy tu głównie od długości, materiału, powłoki i marki. W praktyce nie porównuję tylko samej kwoty, ale to, co za nią dostaję: czy element ma porządną powłokę, sensowną dokumentację i czy nie wymusi dodatkowych prac przy montażu. Przy takim podejściu łatwiej uniknąć zakupu, który na papierze wygląda tanio, a w rzeczywistości generuje kolejne koszty.
| Przykład wariantu | Orientacyjna cena brutto | Co z tego wynika |
|---|---|---|
| DN80, L=100 mm, żeliwo sferoidalne | ok. 286 zł | Kompaktowy model do miejsc, gdzie liczy się krótsza zabudowa |
| DN80, L=300 mm, wersja markowa | ok. 549 zł | Drożej, ale zwykle zyskujesz większą wygodę dopasowania i lepszą dokumentację |
| DN80, dłuższe warianty do większych korekt | zwykle wyraźnie więcej niż modele kompaktowe | Cena rośnie wraz z długością i masą, więc sens ma tylko wtedy, gdy faktycznie potrzebujesz tego zapasu |
Jeżeli element ma pracować w instalacji wodociągowej lub przy wodzie pitnej, dopłata do lepszej powłoki i pewniejszej dokumentacji zwykle ma więcej sensu niż cięcie kosztów na siłę. W hydraulice najdroższe bywają nie części, ale poprawki po błędnym doborze. Zostaje jeszcze ostatnia rzecz, którą zawsze sprawdzam przed zamówieniem: zgodność króćca z całym zestawem kołnierzy, uszczelek i śrub.
Co sprawdzić przed zamówieniem, żeby nie wracać do tematu
Przed zakupem robię krótką checklistę. To zajmuje kilka minut, a potrafi oszczędzić godzin albo nawet cały dzień przeróbek.
- czy cały odcinek pracuje w tej samej klasie ciśnienia,
- czy kołnierze mają zgodny standard otworowania,
- czy długość montażowa nie zablokuje dostępu do śrub,
- czy materiał i powłoka pasują do medium,
- czy przy wodzie pitnej jest dokument potwierdzający dopuszczenie,
- czy połączenie da się później rozebrać bez demontażu pół instalacji.
W króćcach kołnierzowych najbardziej opłaca się prostota: zgodny standard, porządna powłoka i długość dobrana do miejsca montażu. Taki detal nie robi wrażenia na zdjęciu, ale w instalacji wodnej zwykle to właśnie on decyduje, czy układ będzie szczelny i wygodny w obsłudze.
