Metalowy łącznik z kolcami wygląda niepozornie, ale w drewnie potrafi zdecydować o sztywności i trwałości całego węzła. W tym artykule wyjaśniam, czym jest płytka kolczasta, gdzie ma realny sens, jak dobrać jej rozmiar i kiedy lepiej sięgnąć po inne rozwiązanie. Dorzucam też praktyczne wskazówki montażowe oraz krótkie porównanie z wkrętami i śrubami, żeby łatwiej ocenić, co faktycznie zadziała w Twojej konstrukcji.
Najważniejsze informacje o łącznikach do drewna
- To stalowy element z wytłoczonymi kolcami, który po wprasowaniu tworzy mocne połączenie elementów drewnianych.
- Najlepiej sprawdza się w konstrukcjach prefabrykowanych, zwłaszcza w więźbach i wiązarach dachowych.
- Dobór nie opiera się tylko na wymiarach, ale też na grubości blachy, zabezpieczeniu antykorozyjnym i dokumentacji producenta.
- Montaż wymaga precyzji i zwykle prasy, a nie zwykłego młotka czy „dokręcania na siłę”.
- W handlu detalicznym małe modele kosztują zwykle około 2-7 zł, a większe około 20-32 zł za sztukę.
- To rozwiązanie systemowe, więc nie zawsze jest lepsze od wkrętów, śrub czy klasycznych łączników ciesielskich.
Jak działa ten łącznik w drewnie

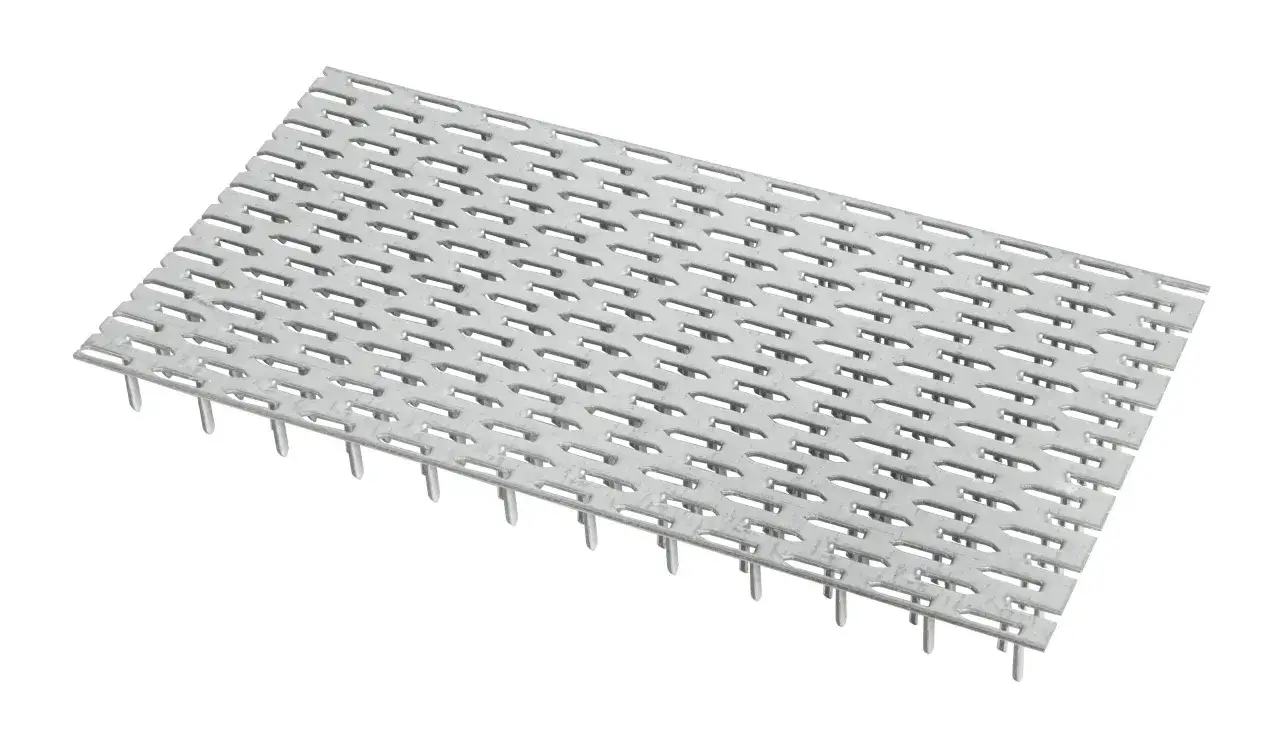

Ja traktuję taki element nie jak zwykłą blaszkę, ale jak część nośną węzła. Z jednej strony masz cienką stalową płytę, z drugiej wytłoczone kolce, które po dociśnięciu wchodzą w włókna drewna i blokują przesuwanie się elementów względem siebie.
Najczęściej spotyka się blachę stalową ocynkowaną o grubości około 1-2 mm. To ważne, bo sama wytrzymałość nie wynika wyłącznie z metalu, ale z tego, jak siły rozkładają się w drewnie po wprasowaniu. Dobrze osadzony łącznik ogranicza rozszczepianie i daje połączenie bardziej przewidywalne niż przypadkowo dobrane wkręty.
- Kolce wchodzą równocześnie w wiele włókien, zamiast robić jedno punktowe mocowanie.
- Docisk powoduje, że dwa elementy pracują jak jeden układ, a nie jak luźno zestawione deski.
- Powtarzalność jest tu dużą zaletą, bo w konstrukcjach seryjnych łatwiej uzyskać podobny efekt w każdym węźle.
W praktyce to właśnie ta powtarzalność odróżnia łącznik kolczasty od rozwiązań „warsztatowych”, które trzymają, ale nie zawsze zachowują się tak samo przy większym obciążeniu. To prowadzi prosto do pytania, gdzie taki element ma sens, a gdzie jest zwyczajnie nie na miejscu.
Gdzie ma sens, a gdzie lepiej go nie używać
Najczęściej widzę ten typ połączenia w konstrukcjach drewnianych przygotowywanych seryjnie. W takiej pracy liczy się szybkość, powtarzalność i przewidywalny efekt, a nie improwizacja na placu budowy. Jeśli element ma pracować latami pod obciążeniem, to właśnie tu ten system pokazuje swoją moc.
Najlepsze zastosowania są dość konkretne:

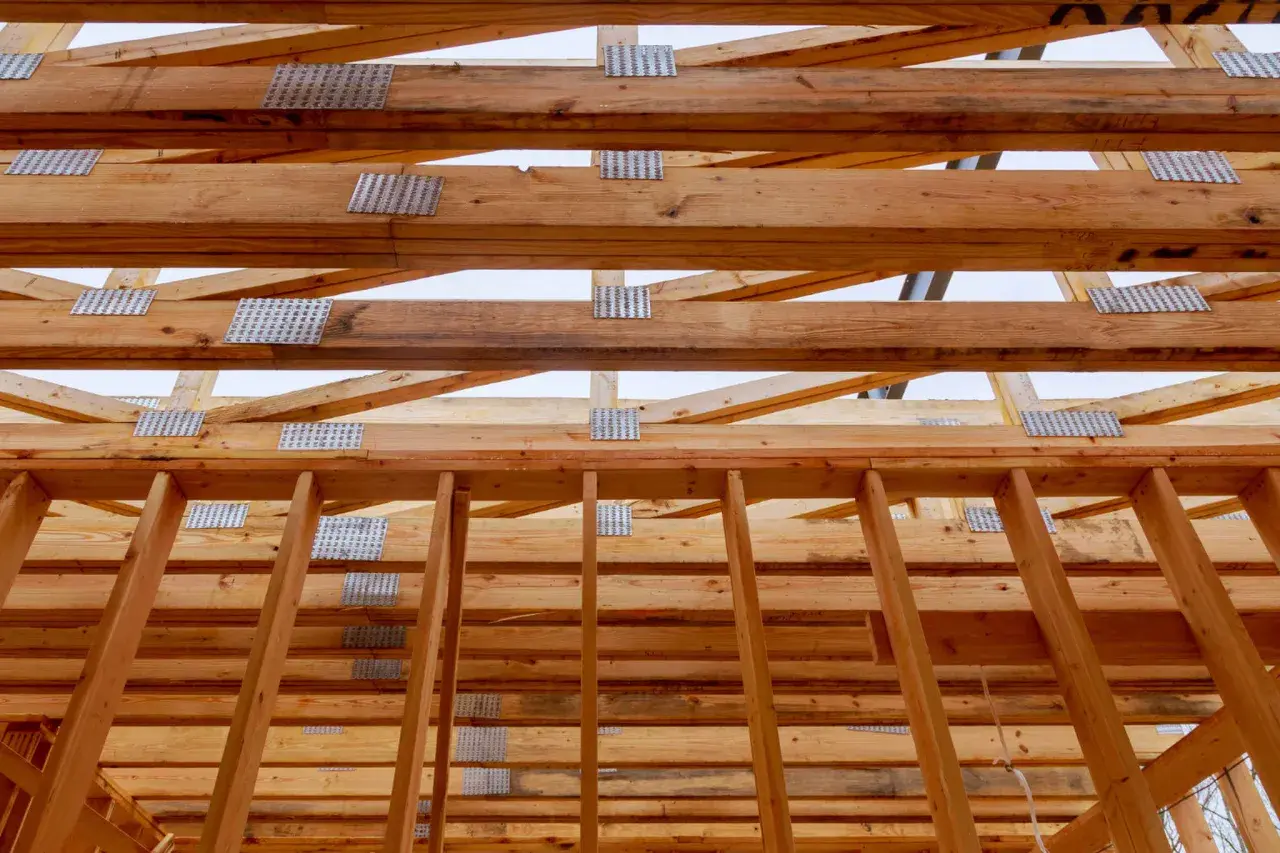

- Wiązary dachowe i inne prefabrykowane kratownice drewniane.
- Połączenia węzłowe w konstrukcjach z litego drewna wykonywanych w warsztacie.
- Seryjna produkcja elementów, w której każdy detal powinien wyjść identycznie.
- Łączenie elementów o podobnym przekroju, gdy trzeba uzyskać zwarte, czyste połączenie.
Nie wybierałbym tego rozwiązania do przypadkowej naprawy „na już”, jeśli nie mam dokumentacji, prasy i pewności co do układu sił. W takich sytuacjach prostszy łącznik albo zestaw śrub potrafi być rozsądniejszy. I właśnie dlatego przy doborze tak ważne są nie tylko wymiary, ale też konkretny model oraz warunki pracy.
Jak dobrać rozmiar, grubość i zabezpieczenie
Tu łatwo popełnić błąd, bo wiele osób patrzy wyłącznie na to, czy element „mniej więcej pasuje”. Ja robię odwrotnie: najpierw sprawdzam zastosowanie, potem parametry. Sama cena albo rozmiar z aukcji niczego nie gwarantują, jeśli łącznik nie jest przewidziany do danego typu konstrukcji.
| Kryterium | Na co zwracam uwagę | Dlaczego to ważne |
|---|---|---|
| Grubość blachy | Najczęściej 1-2 mm | Wpływa na sztywność i zachowanie złącza pod obciążeniem |
| Wymiary | Dopasowanie do przekroju drewna i strefy zakładki | Zbyt mały łącznik nie przeniesie sił tak, jak trzeba |
| Zabezpieczenie | Ocynk i odporność na warunki środowiskowe | Chroni przed korozją, zwłaszcza gdy konstrukcja nie pracuje wyłącznie w suchym wnętrzu |
| Dokumentacja | Karta techniczna, zakres zastosowania, ewentualne obciążenia | Bez tego łatwo kupić element, który wygląda dobrze, ale nie pasuje do zadania |
| System producenta | Kompatybilność z prasą i technologią montażu | To decyduje o tym, czy połączenie da się wykonać poprawnie i powtarzalnie |
Jeśli mam wskazać jedną zasadę, to jest nią taka: większy nie znaczy lepszy. W konstrukcjach drewnianych liczy się dopasowanie do projektu, a nie przypadkowe przewymiarowanie. Właśnie dlatego kolejny krok to nie zakup, tylko poprawny montaż.
Jak montaż wpływa na wytrzymałość połączenia
Ten element działa dobrze tylko wtedy, gdy jest osadzony równo i z odpowiednim naciskiem. W praktyce montaż przypomina bardziej prasowanie niż klasyczne łączenie, do którego przyzwyczaiły nas wkręty czy śruby. W rozwiązaniach przemysłowych spotyka się prasy o nacisku rzędu 18 ton lub większym, bo to właśnie docisk decyduje o pełnym „wejściu” kolców w drewno.
- Przygotowuję suche, równe i dobrze dopasowane elementy.
- Układam je tak, aby stykały się bez luzów i skręceń.
- Dobieram łącznik pod konkretny węzeł, a nie pod przypadkowy wymiar z magazynu.
- Wprasowuję go równomiernie, najlepiej sprzętem przeznaczonym do takich połączeń.
- Sprawdzam, czy kolce weszły na całej powierzchni i czy nic nie odrywa się przy krawędziach.
Największy błąd, jaki widzę, to próba zastąpienia prasy młotkiem albo „dociągnięciem” połączenia na siłę. To nie daje takiego samego efektu, a przy ważniejszej konstrukcji po prostu podnosi ryzyko osłabienia złącza. Gdy montaż jest zrobiony źle, nawet dobry łącznik nie pokaże swojego potencjału, więc warto wiedzieć, czego unikać.
Najczęstsze błędy, które osłabiają złącze
Większość problemów nie wynika z samego produktu, tylko z obchodzenia się z nim jak z uniwersalną blaszką do wszystkiego. To rozwiązanie ma swoje warunki pracy i swoich przeciwników: wilgoć, niedopasowanie, nierówny docisk i brak projektu.
- Zły dobór rozmiaru - za mały element nie obejmuje prawidłowo strefy połączenia, a za duży nie naprawia błędów projektowych.
- Montaż w zbyt wilgotnym drewnie - drewno pracuje, a złącze traci przewidywalność.
- Krzywe ułożenie elementów - nawet dobry łącznik nie skompensuje luzów i przekoszeń.
- Nierówny docisk - kolce nie wchodzą wtedy jednolicie, przez co część połączenia pracuje słabiej.
- Brak odporności na środowisko - przy trudniejszych warunkach trzeba sprawdzić ochronę antykorozyjną, a nie ufać samemu ocynkowi „z opisu”.
- Traktowanie tego jako połączenia rozbieralnego - to zwykle złącze docelowe, a nie coś do częstego demontażu.
Jeśli miałbym wskazać najważniejsze ograniczenie, powiedziałbym wprost: to jest system do pracy konstrukcyjnej, a nie uniwersalny zamiennik wszystkiego, co łączy drewno. I właśnie dlatego przy zakupie bardziej opłaca się chłodna ocena niż kierowanie się samą ceną lub wyglądem elementu.
Co sprawdzam przed zakupem do więźby lub warsztatu
Na polskim rynku detalicznym małe modele kosztują zwykle około 2-7 zł za sztukę, a większe formaty około 20-32 zł. To nadal niedużo, ale przy pojedynczej naprawie koszt samego łącznika nie jest całym rachunkiem. Trzeba doliczyć czas, narzędzia i to, czy w ogóle masz możliwość poprawnego wprasowania elementu.
| Rozwiązanie | Kiedy ma największy sens | Mocne strony | Ograniczenia |
|---|---|---|---|
| Łącznik kolczasty | Więźby, wiązary, seryjne połączenia w warsztacie | Sztywność, powtarzalność, dobre przenoszenie sił | Wymaga prasy, projektu i dopasowania do systemu |
| Wkręty konstrukcyjne | Drobne naprawy i montaże na budowie | Dostępność, prosty montaż, mniejszy próg wejścia | Nie zastępują zawsze złącza projektowego, zwłaszcza przy większych obciążeniach |
| Śruby z podkładkami | Połączenia, które mają być rozbieralne lub łatwe do serwisowania | Duża siła skręcająca, czytelny montaż | Wymagają wiercenia i miejsca na osprzęt |
| Klej konstrukcyjny | Wspomaganie połączeń, a nie samodzielne złącze nośne | Czysty efekt, dobre uzupełnienie innych metod | Sam nie rozwiązuje problemu nośności w konstrukcji |
Przed zakupem sprawdzam więc trzy rzeczy: czy producent podaje zastosowanie konstrukcyjne, czy mam czym to poprawnie wprasować i czy warunki pracy pasują do danego wyrobu. Jeśli odpowiedź na którekolwiek z tych pytań brzmi „nie”, wolę zmienić metodę niż udawać, że problem zniknie sam. W praktyce właśnie to odróżnia rozsądny zakup od przypadkowego wydatku, który nie wnosi realnej wartości do konstrukcji.
Jeśli mam zostawić jedną regułę, to taką: wybieraj ten typ łącznika wtedy, gdy konstrukcja jest zaprojektowana pod konkretne obciążenie i masz pewność co do montażu. Wtedy zyskujesz powtarzalność, sztywność i porządek w połączeniu. Jeśli robisz drobną naprawę bez prasy i bez dokumentacji, prostszy element często da lepszy efekt niż udawanie rozwiązania przemysłowego.
