Złączka S do grzejnika to mały element korekcyjny, który ratuje sytuację wtedy, gdy osi podłączenia nie da się ustawić idealnie co do milimetra. W praktyce pozwala skorygować rozstaw bez przerabiania całej instalacji, a to oszczędza czas, brud i nerwy przy wymianie grzejnika. Poniżej pokazuję, kiedy taki łącznik ma sens, jak dobrać właściwy wariant i jakie błędy najczęściej widzę przy montażu.
Najważniejsze informacje o tej złączce w praktyce
- To łącznik korekcyjny do drobnych różnic w osi podłączenia, a nie uniwersalna część do każdej przeróbki.
- Pojedynczy element zwykle daje korektę rzędu 25-26 mm, a dwa elementy pozwalają dojść do około 50 mm.
- Najczęściej spotykany wariant do domowych grzejników to DN15, czyli 1/2 cala.
- W popularnych modelach długość całkowita wynosi około 68 mm, więc warto sprawdzić miejsce na klucz i na dokręcenie.
- Ceny markowych sztuk w sklepach instalacyjnych zwykle krążą mniej więcej wokół 65-80 zł, a niektóre wersje kosztują wyraźnie ponad 100 zł.
- Jeśli przesunięcie jest większe niż kilka centymetrów, rozsądniej szukać innego rozwiązania niż próbować „dociągać” je złączką.
Jak działa złączka typu S i kiedy ma sens
W instalacji grzewczej taki łącznik działa jak niewielki kompensator przesunięcia. Ja traktuję go jako element do drobnej korekty osi, kiedy zawór i przyłącze grzejnika nie spotykają się idealnie, ale różnica nie jest jeszcze na tyle duża, żeby ciąć i przekładać rury. W praktyce to bardzo wygodne przy modernizacji starszych instalacji, wymianie grzejników albo wtedy, gdy nowy model ma inny układ przyłączy niż poprzedni.
Najczęściej spotykany wariant jest opisywany jako DN15, czyli 1/2 cala, z rozstawem osi około 26 mm i długością całkowitą około 68 mm. To ważne, bo przy montażu nie liczy się tylko sam gwint. Liczy się też to, czy część fizycznie zmieści się między zaworem a grzejnikiem i czy zostanie miejsce na dokręcenie bez naprężania całego podłączenia.
| Parametr | Najczęściej spotykana wartość | Dlaczego to ważne |
|---|---|---|
| Średnica | DN15 / 1/2 cala | To najpopularniejszy wymiar w domowych grzejnikach i zaworach |
| Korekta osi | około 25-26 mm | Wystarcza do niewielkiego przesunięcia bez przebudowy instalacji |
| Długość całkowita | około 68 mm | Pomaga ocenić, czy montaż będzie wygodny w ciasnym miejscu |
| Materiał | stop niklowany | Zwiększa odporność na warunki pracy w instalacji grzewczej |
Ważne jest też to, czego ta część nie robi. Nie zastępuje większej przeróbki instalacji i nie rozwiązuje problemu, gdy różnica w osi jest duża. Jeśli trzeba przesunąć podłączenie o kilka centymetrów więcej, lepiej od razu przejść do innego rozwiązania, bo złączka S ma ograniczony zakres pracy. To prowadzi prosto do pytania, jak dobrać właściwy wariant bez zgadywania.
Jak dobrać odpowiedni wariant bez zgadywania
Przy takim elemencie nie kupuję „na oko”. Najpierw mierzę rozstaw, potem sprawdzam średnicę zaworu i dopiero na końcu patrzę na konkretny model. W praktyce różnica między dobrym a złym zakupem jest bardzo prosta: jedna sztuka koryguje mniej więcej 25 mm, a dwie potrafią dać około 50 mm korekty. Jeśli potrzebujesz więcej, to znak, że trzeba szukać innego układu podłączenia.
| Co sprawdzić | Na co patrzeć | Co wybrać w praktyce |
|---|---|---|
| Średnica zaworu | DN10, DN15 albo DN20 | Dobierz dokładnie do swojej armatury, nie „prawie pasująco” |
| Przesunięcie osi | około 25 mm albo około 50 mm | Jedna złączka do małej korekty, dwie do większej |
| Dostęp do miejsca montażu | Ile miejsca zostaje na klucz i obrót | Jeśli jest ciasno, wybieram rozwiązanie prostsze do dokręcenia |
| Rodzaj połączenia | Gwint i sposób uszczelnienia | Sprawdzam zgodność z resztą armatury, nie tylko średnicę |
| Zakres korekty | Czy wystarczy jedna sztuka | Jeśli nie, biorę komplet lub zupełnie inne rozwiązanie |
W sklepach instalacyjnych ceny są dość zróżnicowane. Najczęściej widzę markowe sztuki w okolicach 65-80 zł, ale lepiej nie traktować tego jako reguły, bo wersje z innych serii, zestawy albo mniej popularne wykonania potrafią kosztować wyraźnie więcej. Ja przy zakupie patrzę nie tylko na cenę, ale też na to, czy oszczędzam później godzinę pracy. Czasem droższa część jest po prostu tańsza w całym montażu.
Gdy już wiem, co kupić, przechodzę do montażu. I właśnie tu najłatwiej popełnić błąd, jeśli ktoś się spieszy albo próbuje „dociągnąć” połączenie na siłę.
Montaż krok po kroku

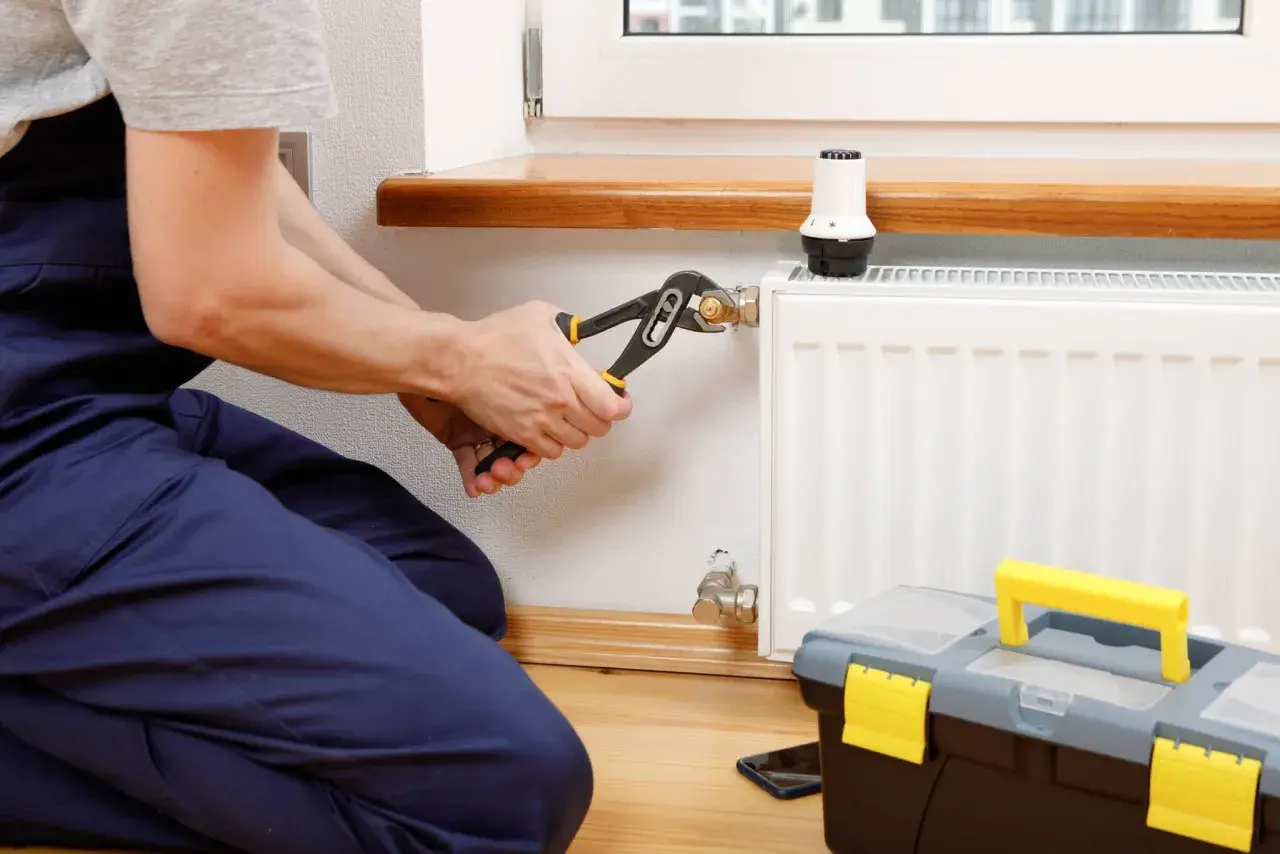

Sam montaż nie jest trudny, ale wymaga spokoju i porządku. Ja robię to zawsze na wystudzonej instalacji, bo praca przy gorącej wodzie i pod ciśnieniem to proszenie się o kłopot. Dobrze też mieć pod ręką dwa klucze, szmatę, pojemnik na resztki wody i uszczelnienie dopasowane do konkretnego gwintu.
- Odłącz instalację i poczekaj, aż układ ostygnie. Jeśli trzeba, spuść wodę z fragmentu obiegu.
- Sprawdź rozstaw i porównaj go z parametrami złączki. Jeśli masz wątpliwość, zrób próbne spasowanie bez dociskania na siłę.
- Oczyść gwinty i powierzchnie przylegania. Nawet drobny brud potrafi zepsuć szczelność.
- Wkręć element ręcznie, a dopiero potem dokręć kluczem. Nie próbuj nadrabiać złego ustawienia siłą.
- Jeśli producent wskazuje kierunek przepływu, ustaw złączkę zgodnie z oznaczeniem.
- Napełnij instalację, odpowietrz grzejnik i obejrzyj połączenie na zimno oraz po pierwszym rozgrzaniu.
Najważniejsza praktyczna zasada jest prosta: połączenie ma być ustawione bez naprężenia. Jeśli czujesz, że grzejnik „ciągnie” na bok albo zawór pracuje pod kątem, montaż jest ustawiony źle. Taki błąd często nie wychodzi od razu, ale po kilku cyklach grzania zaczyna skutkować przeciekiem albo skracaniem żywotności połączenia. Z tego powodu warto od razu sprawdzić też typowe pułapki, zanim uznasz, że problem jest po prostu „dziwny”.
Najczęstsze błędy i kiedy wybrać inne rozwiązanie
W praktyce największy problem nie polega na samej złączce, tylko na błędnej ocenie sytuacji. Często ktoś widzi, że „prawie pasuje”, więc dokręca mocniej, a potem musi poprawiać po napełnieniu układu. To klasyczny błąd. Drugim częstym problemem jest kupowanie części tylko po opisie „do grzejnika”, bez sprawdzenia średnicy i realnego przesunięcia.
| Rozwiązanie | Kiedy ma sens | Główna zaleta | Ograniczenie |
|---|---|---|---|
| Złączka typu S | Gdy trzeba skorygować małe przesunięcie osi | Szybki montaż i brak większej przeróbki rur | Mały zakres korekty |
| Dwie złączki lub komplet kompensacyjny | Gdy potrzebujesz większej korekty, około 50 mm | Większa elastyczność ustawienia | Więcej elementów i wyższy koszt |
| Standardowy nypel albo przyłączka prosta | Gdy wszystko pokrywa się idealnie | Najprostsze i zwykle najtańsze rozwiązanie | Brak kompensacji |
| Przeróbka rur | Gdy różnica jest duża albo układ jest niefortunny | Najlepsze dopasowanie do instalacji | Więcej pracy, hałasu i kosztów |
- Nie dobieraj elementu tylko po samym gwincie, bo DN i sposób połączenia też mają znaczenie.
- Nie ignoruj kierunku przepływu, jeśli producent go zaznacza.
- Nie próbuj pokryć dużej różnicy jedną złączką, gdy brakuje już kilku centymetrów.
- Nie dokręcaj połączenia „na siłę”, jeśli oś dalej się nie zgadza.
- Nie zakładaj, że każdy model grzejnika ma identyczne przyłącze, bo przy modernizacjach to właśnie najczęściej zawodzi.
Jeśli po tych testach nadal widzisz, że geometria instalacji jest zbyt napięta, lepiej od razu zmienić koncepcję. To oszczędza więcej niż próby ratowania źle ustawionego podłączenia drobną korektą. I właśnie dlatego przed zakupem patrzę nie tylko na sam grzejnik, ale też na cały układ wokół niego.
Co sprawdzam przed zamówieniem, żeby nie wracać do podłączenia
Przed zakupem robię krótką checklistę i dzięki temu zwykle unikam poprawek po sezonie. To nie jest wielka filozofia, ale przy hydraulice takie drobiazgi robią największą różnicę. Jeśli chcesz załatwić temat raz, a dobrze, zacznij od tych punktów:
- dokładny rozstaw osi między zaworem a grzejnikiem, najlepiej zmierzony na miejscu;
- średnica armatury, czyli czy potrzebujesz DN10, DN15 czy DN20;
- ilość miejsca na klucz i na obrót przy montażu;
- czy wystarczy jedna złączka, czy potrzebny jest komplet z większym zakresem korekty;
- czy w opisie produktu jest podany kierunek przepływu albo konkretne zastosowanie;
- czy cena obejmuje jedną sztukę, czy zestaw, bo to częsty punkt nieporozumień.
Jeśli mam zostawić jedną praktyczną radę, to taką: przy tym elemencie liczy się dokładny pomiar bardziej niż sama marka. Dobrze dobrana złączka rozwiązuje problem szybko i czysto, a źle dobrana tylko przenosi go na etap reklamacji albo poprawki. Dlatego przed zamówieniem zawsze mierzę oś, sprawdzam DN i zostawiam sobie odrobinę luzu na montaż.
