Frez teowy - jak dobrać rozmiar, materiał i uniknąć błędów

W obróbce metalu liczy się nie tylko sama maszyna, ale też sposób, w jaki trzymasz detal. Tego typu narzędzie, czyli frez teowy, pozwala zrobić podcięcie, które pewnie trzyma śruby, nakrętki i dociski bez improwizacji. W tym artykule pokazuję, do czego służy, jak odróżnić je od podobnych frezów, jak dobrać rozmiar i materiał oraz jakie błędy najczęściej kończą się zniszczonym rowkiem.

Do czego służy i gdzie sprawdza się najlepiej

W najprostszym ujęciu chodzi o wykonanie rowka z podcięciem, w którym element mocujący może się schować pod górną szczeliną, a jednocześnie pewnie dociskać detal od spodu. To rozwiązanie spotyka się w stołach frezarskich, płytach montażowych, tarczach podziałowych, przyrządach do obróbki oraz w osprzęcie używanym przy spawaniu i montażu konstrukcji.

W warsztacie metalowym ma to bardzo praktyczny sens: zamiast kombinować z uniwersalnymi łapami, robisz system mocowania, który działa powtarzalnie. Jeśli detal był spawany, rowki teowe przydają się szczególnie przy późniejszym ustawianiu i dociskaniu elementu, ale pod warunkiem, że powierzchnia jest już względnie równa, a zgorzelina i nadlewki zostały usunięte. W przeciwnym razie narzędzie będzie pracowało w nieprzyjemnych warunkach i szybko to pokaże.

W katalogach i normach często pojawiają się skojarzenia z DIN 650 po stronie samego rowka oraz z odpowiednimi elementami mocującymi, jak śruby czy nakrętki teowe. Ja zawsze zaczynam od sprawdzenia, z czym rowek ma współpracować, bo sam kształt to za mało. Gdy już to ustalisz, dużo łatwiej odróżnić właściwe narzędzie od podobnych, ale zupełnie innych frezów.

To nie to samo co frez do jaskółczego ogona

Tu najłatwiej o pomyłkę. Narzędzie do rowków teowych tworzy gniazdo pod mocowanie z podcięciem, a frez do jaskółczego ogona służy do wykonania skośnych ścianek pod prowadnice i połączenia ślizgowe. Z zewnątrz oba narzędzia mogą wyglądać podobnie, ale efekt pracy jest inny.

Najprościej mówiąc: jeśli zależy Ci na mocowaniu od spodu, szukasz geometrii pod T. Jeśli potrzebujesz prowadzenia po skosie, szukasz zupełnie innego profilu. To rozróżnienie oszczędza pieniądze i nerwy, zwłaszcza przy zakupie narzędzia do pojedynczej roboty.

Jak dobrać typ, rozmiar i materiał

Przy doborze patrzę zawsze na trzy rzeczy: wymiar rowka, sztywność maszyny i materiał, z którego ma być wykonane narzędzie. Dopiero potem wchodzą w grę dodatki, takie jak powłoka, liczba ostrzy czy to, czy narzędzie jest monolityczne, czy składane na płytki.

Jeśli chodzi o wymiary, w katalogach spotkasz małe wersje do delikatnych rowków, na przykład rzędu 3,5-8 mm, typowe warsztatowe rozmiary około 8-12 mm oraz większe głowice do bardziej masywnego oprzyrządowania. W produkcji spotyka się też narzędzia o znacznie większych średnicach, nawet w okolicach 32-200 mm, ale to już świat mocnej, seryjnej obróbki, a nie przypadkowej pracy na lekkiej frezarce.

W praktyce ważniejsze od samej średnicy korpusu są oznaczenia typu b, d, d1 i L. Mówią one odpowiednio o szerokości roboczej, średnicy chwytu, średnicy szyjki i długości całkowitej. Jeśli szyjka jest zbyt gruba, narzędzie nie wejdzie w głąb rowka; jeśli wysięg jest zbyt duży, szybko pojawią się drgania. Dlatego ja zawsze sprawdzam cały rysunek techniczny, a nie tylko jedną liczbę z opisu.

Warto też pamiętać o materiałach obrabianych. Do aluminium zwykle wystarczy ostre, lekkie narzędzie, często z mniejszą liczbą ostrzy. Do stali konstrukcyjnej dobrze sprawdza się HSS albo HSS-Co. Przy nierdzewce i bardziej lepkich stopach lepiej działa twardsze narzędzie i spokojniejszy dobór parametrów, bo zbyt agresywne wejście kończy się przegrzaniem i szybkim stępieniem krawędzi.

Gdy ten dobór jest zrobiony dobrze, samo frezowanie staje się przewidywalne. A przewidywalność w obróbce metalu oznacza mniej poprawek, mniej hałasu i mniej zniszczonych detali.

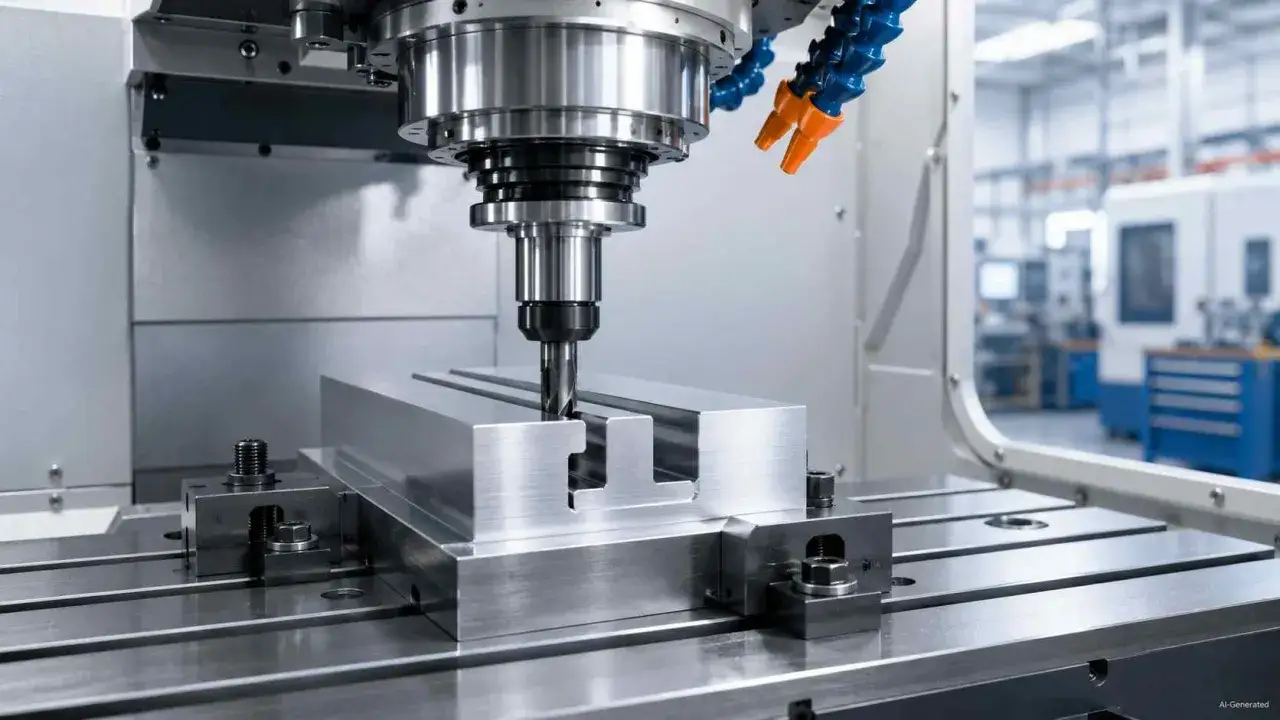

Jak przebiega frezowanie takiego rowka krok po kroku

Poniżej układ, który w warsztacie sprawdza się najczęściej. Nie jest to jedyny możliwy sposób, ale przy zwykłych pracach metalowych daje dobrą kontrolę nad wymiarem i mniejsze ryzyko uszkodzenia narzędzia.

1. Najpierw robię rowek prowadzący o prostym przekroju, jeśli materiał i geometria detalu tego wymagają. W rowku przelotowym można to zrobić inaczej niż w nieprzelotowym, ale cel jest ten sam: przygotować bezpieczną drogę dla części roboczej.
2. Potem ustawiam głębokość i sprawdzam, czy maszyna ma wystarczającą sztywność. Przy zbyt długim wysięgu nawet dobry frez zaczyna „śpiewać”, a to pierwszy sygnał, że coś jest nie tak.
3. Następnie wykonuję właściwe podcięcie, zwykle w kilku spokojniejszych przejściach zamiast jednego agresywnego skoku. To szczególnie ważne w stali i przy małych obrabiarkach.
4. Na końcu odgratowuję krawędzie i kontroluję wymiar z osprzętem, który ma wejść w rowek. Sama szerokość na rysunku nie wystarczy, jeśli nakrętka, śruba albo łapa dociskowa mają inny standard.

W praktyce najlepiej działa zasada: najpierw precyzja, potem tempo. Jeśli próbujesz zrobić wszystko „na raz”, narzędzie dostaje więcej udaru, a detal szybciej traci geometrię. Przy małych frezarkach i przy stalowych elementach po spawaniu to naprawdę robi różnicę.

Najczęstsze błędy, które psują rowek i narzędzie

Tu nie ma wielkiej tajemnicy, ale właśnie te drobne rzeczy najczęściej psują efekt. Widziałem już rowki zniszczone nie przez złą geometrię, tylko przez fatalne mocowanie albo pośpiech przy pierwszym przejściu.

• Zbyt duży wysięg narzędzia - im dalej frez wychodzi z oprawki, tym większe drgania i gorsza jakość krawędzi.
• Słabe mocowanie detalu - jeśli element pracuje, ostrze nie utrzyma wymiaru, a w strefie podcięcia pojawiają się wyrywy.
• Mylenie wymiarów systemowych - rowek, śruba i nakrętka muszą do siebie pasować, inaczej cały system mocowania traci sens.
• Zbyt agresywny pierwszy przejazd - szczególnie w stali lepiej zejść spokojniej niż próbować wygrać czas siłą.
• Praca na nieoczyszczonej powierzchni po spawaniu - zgorzelina i nadlewki działają jak papier ścierny o złym charakterze; narzędzie tego nie lubi.
• Brak kontroli po pierwszym przejściu - jeden pomiar wcześniej oszczędza kilka minut poprawiania później.

Jeśli miałbym wskazać najczęstszy błąd początkujących, to byłby to nie sam dobór narzędzia, lecz wiara, że „jakoś wejdzie”. W metalu takie podejście zwykle kończy się szybciej niż w drewnie. Lepiej poświęcić chwilę na ustawienie i sprawdzenie wymiaru niż potem ratować rowek pilnikiem lub frezem zapasowym.

Ile kosztuje sensowny wybór i kiedy dopłata ma sens

Ceny w Polsce są mocno rozstrzelone, ale obecne oferty rynkowe pokazują dość czytelny układ. Małe wersje monolityczne potrafią zaczynać się od około 70 zł, typowe narzędzia HSS często mieszczą się mniej więcej w przedziale 150-200 zł, a głowice składane na płytki zwykle startują od około 260 zł i potrafią dojść do 500 zł lub więcej. Wersje do aluminium i małych średnic bywają tańsze, ale przy większych korpusach cena rośnie bardzo szybko.

Ja dopłacałbym do droższego modelu wtedy, gdy robię dużo identycznych rowków, pracuję w twardszym materiale albo zależy mi na szybkiej wymianie ostrza bez przestoju. Jeśli jednak potrzebujesz jednego rowka w miesiącu, rozsądny HSS zwykle wystarczy i nie ma sensu zamrażać pieniędzy w narzędziu, które będzie leżało w szufladzie.

Najbardziej opłaca się kupować pod realną pracę, nie pod katalogowy zachwyt. W tym temacie to wciąż prosta prawda: nie przepłacasz za „lepsze”, tylko za to, czego naprawdę używasz.

Co sprawdzić przed zakupem, żeby nie wrócić do stołu po dwóch godzinach

Przed zakupem sprawdzam zawsze kilka rzeczy i robię to w tej samej kolejności. To nie jest nadmierna ostrożność, tylko normalna praktyka w warsztacie, gdzie każdy błąd kosztuje czas i materiał.

• Czy szerokość rowka pasuje do planowanego osprzętu mocującego.
• Czy szyjka narzędzia ma dość luzu, żeby wejść w głąb gniazda.
• Czy maszyna ma dość sztywności do średnicy i długości narzędzia.
• Czy system mocowania detalu jest zgodny z normą rowka i śruby.
• Czy po spawaniu, cięciu lub szlifowaniu powierzchnia jest już przygotowana do obróbki.
• Czy w razie zużycia wolisz ostrzenie, czy wymianę płytek.

Jeśli mam zostawić jedną praktyczną wskazówkę, to taką: nie kupuj narzędzia wyłącznie po średnicy korpusu. W rowkach teowych decydują szczegóły - szerokość końcowa gniazda, luz na szyjce, sztywność obrabiarki i to, czy cały system mocowania ma działać jednorazowo, czy przez lata. Dobrze dobrany model nie tylko tnie szybciej, ale przede wszystkim robi rowek, do którego naprawdę pasuje osprzęt.
