wymaga nieco innego podejścia niż stal, bo materiał szybko oddaje ciepło, a na powierzchni natychmiast tworzy się tlenek, który utrudnia stopienie i łatwo łapie zanieczyszczenia. W praktyce najwięcej błędów nie wynika z samego łuku, tylko z przygotowania krawędzi, wyboru metody i kontroli temperatury. Poniżej pokazuję, co naprawdę ma znaczenie w warsztacie, jaką technikę wybrać i czego unikać, żeby nie marnować czasu na poprawki.
Najpierw czystość, potem metoda, na końcu ustawienia
- Największą różnicę robi odtłuszczenie, usunięcie tlenku i suche przechowywanie materiału.
- TIG daje najlepszą kontrolę i wygląd spoiny, a MIG przyspiesza naprawy większych elementów.
- Przy aluminium nie warto oszczędzać na osprzęcie do podawania drutu, zwłaszcza przy miękkim drucie.
- Dobór drutu 4043 albo 5356 zależy od stopu, wymagań wytrzymałościowych i późniejszej obróbki.
- Jeśli element jest nośny, pęknięty zmęczeniowo albo nieznanego pochodzenia, rozsądniej zlecić naprawę fachowcowi.
Dlaczego aluminium stawia inne wymagania niż stal
W aluminium przeszkadzają trzy rzeczy naraz: warstwa tlenku, wysoka przewodność cieplna i podatność na zanieczyszczenia powierzchniowe. Tlenek powstaje błyskawicznie, jest twardszy od samego metalu i trzeba go usunąć, bo inaczej łuk pracuje na zanieczyszczonej warstwie zamiast na materiale. Do tego aluminium bardzo szybko odprowadza ciepło, więc cienki profil potrafi jednocześnie nie chcieć się rozpłynąć i nagle się przepalić, jeśli zbyt długo grzejesz jeden punkt.
Z mojego doświadczenia wynika, że początkujący najczęściej przeceniają znaczenie samej spawarki, a niedoszacowują wpływu przygotowania. Jeśli na powierzchni zostaje tłuszcz, wilgoć albo pył po szlifowaniu, pojawia się porowatość, szary nalot i brak pełnego przetopu. To właśnie dlatego przy aluminium najpierw myślę o czystości i dopasowaniu krawędzi, a dopiero później o mocy. Skoro już wiadomo, skąd biorą się problemy, przechodzę do wyboru metody, bo tu różnice są najbardziej praktyczne.

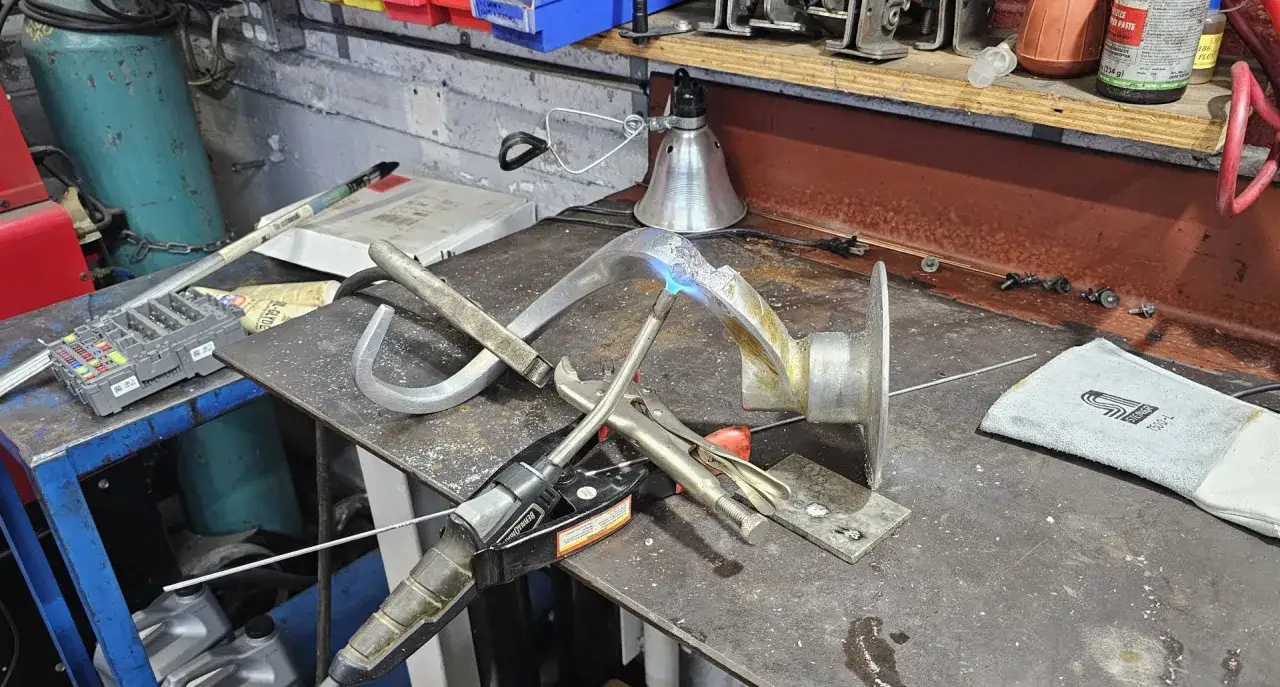

Która metoda daje najlepszy efekt w warsztacie
W domowym i półprofesjonalnym warsztacie najczęściej wybór sprowadza się do TIG-a albo MIG-a. TIG daje lepszą kontrolę nad jeziorkiem spawalniczym, więc sprawdza się przy cienkich blachach, widocznych spoinach i naprawach, gdzie liczy się precyzja. MIG z kolei wygrywa tam, gdzie trzeba zrobić dłuższą spoinę szybciej, a detal wizualny nie jest aż tak wymagający.
| Metoda | Kiedy ją wybieram | Mocne strony | Ograniczenia |
|---|---|---|---|
| TIG | Cienkie profile, estetyczne łączenia, precyzyjne naprawy | Najlepsza kontrola, czysta spoina, łatwiej opanować cienkie ścianki | Wolniej, wymaga większej wprawy i lepszego przygotowania materiału |
| MIG ze spool gun | Naprawy warsztatowe, dłuższe odcinki, grubsze elementy | Szybsza praca, wygodniejsza przy większych zleceniach | Na aluminium trudniej o stabilne podawanie drutu bez odpowiedniego osprzętu |
| MIG z push-pull | Gdy pracuję częściej i chcę lepszej kontroli podawania | Dobra powtarzalność, mniej problemów z miękkim drutem | Sprzęt zwykle droższy i bardziej złożony |
Układ push-pull to system, w którym napęd w uchwycie wspiera podajnik i ogranicza opory miękkiego drutu. W praktyce MillerWelds trafnie opisuje główny problem MIG-a na aluminium: drut najlepiej podawać możliwie najkrótszą drogą, bo długi przewód i standardowy uchwyt bardzo szybko zaczynają generować plątanie oraz niestabilny posuw. To nie jest detal dla gadżeciarzy, tylko realna różnica w tym, czy spawasz płynnie, czy co chwilę rozbierasz podajnik.
Wniosek jest prosty: do cienkich i estetycznych prac wybieram TIG, a do szybszych napraw oraz większych elementów MIG z odpowiednim podajnikiem. Następny krok to przygotowanie materiału, bo nawet najlepsza metoda nie naprawi brudnej powierzchni.
Przygotowanie materiału decyduje o jakości spoiny
Lincoln Electric zwraca uwagę, że aluminium warto trzymać w suchym miejscu, a przed pracą najlepiej wnieść elementy do strefy spawania z wyprzedzeniem, żeby wyrównały temperaturę. W praktyce zostawiam materiał na około 24 godziny, jeśli mam taką możliwość, bo ogranicza to kondensację wilgoci. Przy wysokiej wilgotności czasem pomaga lekki podgrzew, około 200°F, czyli mniej więcej 93°C, ale tylko wtedy, gdy rzeczywiście chodzi o osuszenie elementu, a nie o bezmyślne grzanie wszystkiego po kolei.
- Najpierw odtłuszczam powierzchnię środkiem, który nie zostawia osadu.
- Potem usuwam tlenek szczotką ze stali nierdzewnej przeznaczoną wyłącznie do aluminium.
- Nie przedmuchuję złącza sprężonym powietrzem, bo wnosi wilgoć i olej.
- Nie używam tej samej szmaty do stali i aluminium.
- Po czyszczeniu nie dotykam krawędzi gołymi palcami, bo od razu wracają ślady tłuszczu.
Pilnuję też, żeby element był dobrze dociśnięty i złapany punktowo, bo aluminium potrafi się odkształcać szybciej, niż wygląda na to w czasie ustawiania. Jeśli tnę materiał samodzielnie, dbam o to, by krawędź nie była rozmazana przez zbyt agresywne szlifowanie. Dobrze przygotowane złącze ma być suche, czyste i powtarzalne, bo dopiero wtedy ma sens regulowanie łuku, gazu i drutu.
Ustawienia, drut i gaz, które najczęściej robią różnicę
Przy TIG-u pracuję na prądzie przemiennym, bo dodatnia połówka fali czyści tlenek, a ujemna daje wtopienie. To właśnie balans AC decyduje, czy łuk będzie bardziej agresywny w czyszczeniu, czy bardziej skupiony na przetopie. Jeśli na jeziorku pojawia się ciemny nalot albo drobne „pieprzenie”, to zwykle znak, że trzeba poprawić czyszczenie albo skorygować balans. Zbyt mocne czyszczenie też nie jest darmowe: tungsten może się nadmiernie kulkować, a spoina traci kontrolę.
Jako gaz osłonowy najczęściej wybieram czysty argon. Daje stabilną osłonę i sprawdza się w większości typowych prac warsztatowych, zwłaszcza przy krótszych odcinkach i cienkich elementach. W MIG-u ustawienia są mniej wybaczające niż na stali, bo miękki drut źle znosi każdy skok oporu, więc zbyt długi przewód, kiepska rolka albo brudna końcówka od razu odbijają się na łuku.
Warto pamiętać, że 4043 i 5356 to nie są zamienniki na ślepo. Pierwszy z nich ma zwykle około 5% krzemu, drugi około 5% magnezu, a to przekłada się na zachowanie jeziorka, wytrzymałość i wygląd spoiny po obróbce. 4043 częściej wybieram tam, gdzie chcę spokojniejszego prowadzenia i ładniejszego lica, a 5356 tam, gdzie priorytetem jest wytrzymałość lub zgodność z konkretnym stopem.
| Drut lub pręt | Charakterystyka | Kiedy ma sens | Na co zwracam uwagę |
|---|---|---|---|
| 4043 | Dodatek krzemu poprawia płynność jeziorka i zwykle ułatwia prowadzenie spoiny | Gdy zależy mi na łatwiejszej pracy i dobrej spawalności wielu popularnych profili | Po anodowaniu może ciemnieć bardziej niż 5356 |
| 5356 | Dodatek magnezu daje inne własności mechaniczne i często lepszą wytrzymałość | Gdy ważniejsza jest wytrzymałość albo lepsze dopasowanie do części stopów | Nie traktuję go jako zamiennika do każdego stopu bez sprawdzenia zaleceń |
W uproszczeniu: dobry łuk, sensowny gaz i rozsądnie dobrany materiał dodatkowy robią więcej niż przypadkowe podbijanie amperów. Gdy ustawienia są już rozsądne, zostaje najważniejsze pytanie: co najczęściej psuje efekt mimo dobrego sprzętu.
Najczęstsze błędy, które psują spoinę jeszcze przed zapłonem łuku
Najwięcej problemów widzę nie w samym spawaniu, tylko tuż przed nim. Część błędów wydaje się drobna, ale na aluminium szybko urasta do dużego kłopotu. Najbardziej kosztowne są te, które wyglądają „prawie dobrze”, a potem wychodzą dopiero po obciążeniu albo po pierwszym nagrzaniu elementu.
| Błąd | Co się dzieje | Co robię zamiast |
|---|---|---|
| Brudna powierzchnia | Porowatość, czarny nalot, brak pełnego wtopienia | Odtłuszczam, szczotkuję i nie dotykam krawędzi po czyszczeniu |
| Za długi łuk | Rozmyta spoina i gorsza osłona gazowa | Skracam łuk i pilnuję stabilnej ręki |
| Za dużo ciepła na cienkim profilu | Przepalenia i falowanie materiału | Spawam krótszymi odcinkami i daję elementowi odpocząć |
| Jeden osprzęt do stali i aluminium | Przenoszenie zanieczyszczeń | Trzymam osobną szczotkę, osobny drut i osobne końcówki |
| Próba ratowania nieznanego odlewu jak zwykłej blachy | Pęknięcia, porowatość, trudny do przewidzenia efekt | Robię próbę na odpadzie albo oddaję element do oceny |
Jeśli widzę w spoinie ciemny nalot, pęcherze albo brak równego jeziorka, nie szukam od razu winy w ustawieniach. Najpierw wracam do czyszczenia, osłony gazowej i prowadzenia palnika. To zwykle oszczędza więcej czasu niż kolejne kręcenie parametrami bez planu. A gdy już wiadomo, jak unikać podstawowych błędów, zostaje decyzja, czy robić naprawę samemu, czy oddać ją komuś z większym doświadczeniem.
Kiedy robię to sam, a kiedy oddaję element do spawalni
Samodzielnie biorę na warsztat przede wszystkim elementy niekrytyczne: uchwyty, osłony, wsporniki, lekkie stelaże, części dekoracyjne albo fragmenty, które łatwo potem sprawdzić i poprawić. Jeśli jednak chodzi o część nośną, element pod dużym obciążeniem, odlew z pęknięciem zmęczeniowym, zbiornik, ramę albo detal, którego nie da się dobrze ustawić w imadle, wolę przestać udawać bohatera. Tu koszt błędu jest zwykle większy niż koszt fachowej usługi.
To samo dotyczy sytuacji, gdy materiał jest nieznanego pochodzenia, był już wielokrotnie naprawiany albo widać, że pracował w wysokiej temperaturze. Wtedy sama spoina nie wystarczy, bo trzeba jeszcze ocenić, czy konstrukcja w ogóle ma sens po naprawie. W takich przypadkach rozsądniej jest zapłacić za dobrą ocenę i poprawne wykonanie niż kupować sprzęt tylko po to, żeby jeden element uratować metodą prób i błędów.
Co sprawdzam przed pierwszą spoiną na aluminium
- Materiał jest suchy i czysty, a złącze nie było dotykane po odtłuszczeniu.
- Metoda pasuje do zadania: TIG do precyzji, MIG do szybkości i dłuższych odcinków.
- Osprzęt do podawania drutu nie walczy z materiałem, tylko mu pomaga.
- Drut albo pręt są dobrane do stopu, a nie tylko do tego, co akurat leży na półce.
- Na próbce mam już jedną poprawną spoinę, zanim ruszę w docelowy element.
Jeśli trzymam się tych kilku zasad, aluminium przestaje być kapryśne, a zaczyna być po prostu wymagające w uporządkowany sposób. I właśnie tak warto do niego podchodzić: spokojnie, technicznie i bez skrótów, które tylko z pozoru oszczędzają czas.
