Gwint metryczny i calowy - jak odróżnić je w warsztacie

Różnica między gwintem metrycznym a calowym najczęściej wychodzi dopiero przy kluczu, gwintowniku albo w chwili, gdy śruba zaczyna wchodzić „na siłę”. W praktyce chodzi nie tylko o inne jednostki, ale też o zapis wymiaru, skok, tolerancję i sposób doboru narzędzia. Poniżej rozpisuję to tak, żeby dało się od razu rozpoznać właściwy gwint, dobrać części do naprawy i nie zniszczyć elementu podczas montażu albo spawania.

Na czym polega różnica w praktyce

Jeśli odłożyć teorię na bok, różnica sprowadza się do tego, w jakich jednostkach opisujesz ten sam typ połączenia i jak ten opis jest znormalizowany. W systemie metrycznym króluje zapis typu M6, M8 czy M10, a skok podaje się w milimetrach. W systemie calowym najczęściej spotkasz oznaczenia UN, UNC albo UNF, gdzie średnica jest wyrażona w calach, a skok w liczbie zwojów na cal, czyli TPI.

To ważne, bo dwa gwinty mogą wyglądać podobnie, mieć zbliżoną średnicę i nawet ten sam kąt profilu, a mimo to nie będą ze sobą współpracować. ISO porządkuje system metryczny, a ASME B1.1 opisuje serię calową UN. W obu przypadkach celem jest przewidywalne pasowanie, ale droga do tego celu jest inna.

Najprościej mówiąc: metryka jest „liczona” w milimetrach, a calówka w calach i TPI. To jednak dopiero punkt wyjścia, bo przy naprawie liczy się jeszcze oznaczenie i tolerancja, a właśnie tam wielu ludzi gubi się po pierwszym rzucie oka. Dlatego następny krok to nauczyć się czytać zapis gwintu bez zgadywania.

Jak czytać oznaczenia gwintów bez zgadywania

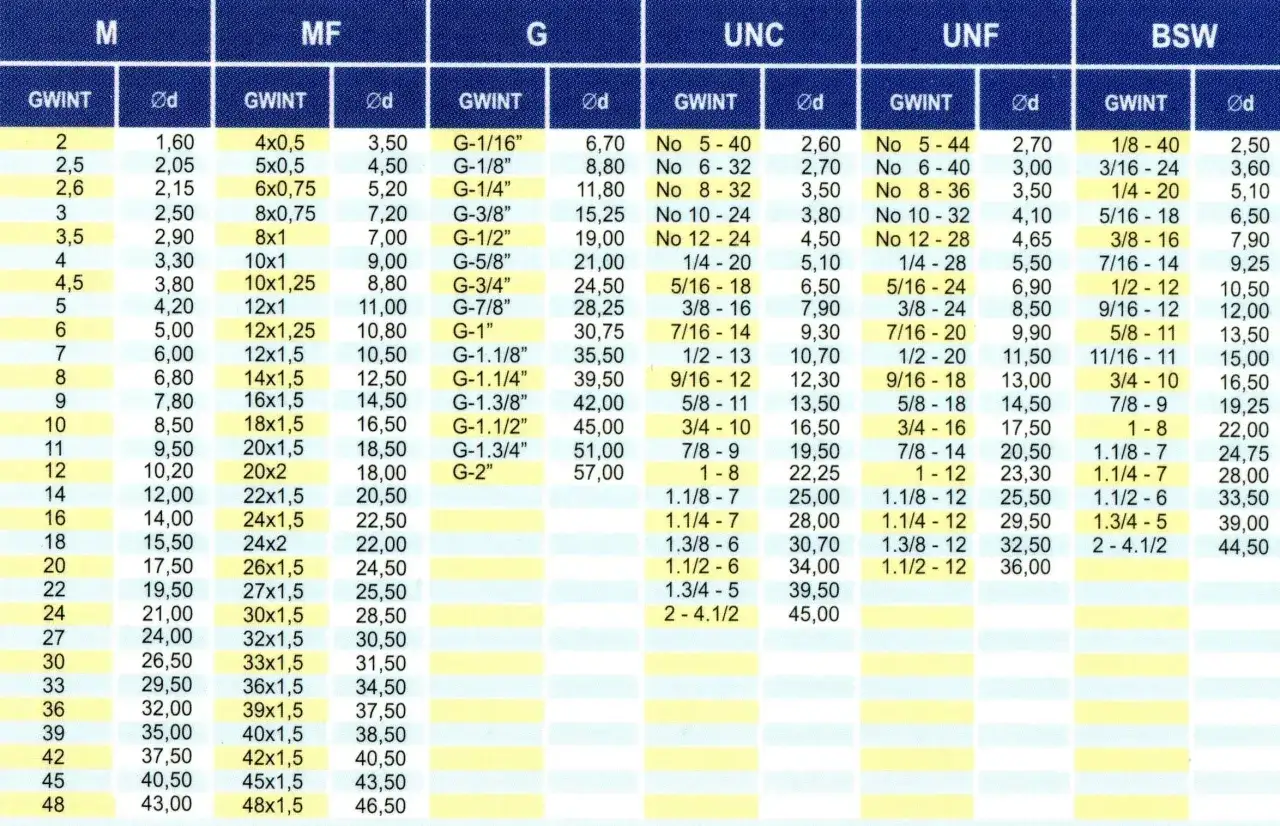

Ja zawsze zaczynam od tego, co jest napisane na śrubie, nakrętce, rysunku technicznym albo katalogu części. W metryce zapis jest zwykle prosty: M10 oznacza średnicę nominalną 10 mm, a M10 × 1,5 mówi dodatkowo, że skok wynosi 1,5 mm. Jeśli skok jest standardowy dla danej średnicy, często bywa pomijany.

W calowych oznaczeniach trzeba patrzeć na dwie rzeczy naraz. 1/4-20 UNC oznacza średnicę 1/4 cala i 20 zwojów na cal. To nie jest detal kosmetyczny, bo 20 TPI daje skok około 1,27 mm po przeliczeniu według prostego wzoru 25,4 mm / 20. Dla porównania 18 TPI to około 1,41 mm, a 16 TPI to około 1,59 mm. Już na tym etapie widać, jak łatwo pomylić „prawie taki sam” gwint z właściwym.

• M6 × 1 - średnica 6 mm, skok 1 mm.
• M8 × 1,25 - średnica 8 mm, skok 1,25 mm.
• 1/4-20 UNC - średnica 1/4 cala, 20 TPI.
• 5/16-18 UNC - średnica 5/16 cala, 18 TPI.

Warto też pamiętać o klasach dopasowania. W metryce często spotkasz zapis 6g dla gwintu zewnętrznego albo 6H dla wewnętrznego. W praktyce mówi to, jak ciasno element ma siedzieć i jak duży luz jest dopuszczalny. W calowym systemie zapis wygląda inaczej, ale sens jest ten sam: nie chodzi tylko o rozmiar, lecz także o to, jak para elementów ma się ze sobą zgrać. Kiedy oznaczenie jest nieczytelne albo go brakuje, zostaje pomiar w warsztacie.

Jak rozpoznać gwint w warsztacie bez zgadywania

W praktyce nie polegam na oku. Najpierw sprawdzam średnicę zewnętrzną suwmiarką, potem skok gwintomierzem, a dopiero na końcu porównuję wynik z katalogiem albo wzorcową śrubą. To zajmuje chwilę, ale oszczędza dużo więcej czasu niż późniejsze poprawki po zniszczonym gwincie.

Jeśli chcesz zrobić to szybko i bez chaosu, trzy kroki zwykle wystarczają:

1. Zmierz średnicę nominalną - suwmiarka pokaże, czy jesteś bliżej M6, 1/4 cala czy może M8.
2. Sprawdź skok - gwintomierz od razu ujawni, czy masz skok metryczny, czy zwoje na cal.
3. Porównaj z pewnym wzorcem - jeśli masz pasującą śrubę lub nakrętkę z pewnego źródła, sprawdź, czy wchodzi lekko ręką bez oporu.

Tu pojawia się ważny szczegół: „wchodzi prawie” nie znaczy „pasuje”. Gwint, który zaczyna łapać po jednym czy dwóch zwojach, może wydawać się zgodny, ale w rzeczywistości już niszczy zarys. W warsztacie najczęściej taki błąd ujawnia się dopiero po zerwaniu pierwszego gwintu albo po zatarciu połączenia. Tę ostrożność warto zachować szczególnie wtedy, gdy element ma pracować pod obciążeniem albo po spawaniu.

Dlaczego nie warto mieszać gwintu metrycznego z calowym

Najkrótsza odpowiedź brzmi: bo zabraknie zgodności geometrii. Nawet jeśli różnica na oko wydaje się mała, gwint ma określony profil, skok i tolerancję. Gdy do pary trafiają elementy z różnych systemów, połączenie zwykle działa tylko częściowo, a to w praktyce znaczy tarcie, łapanie zarysów i szybkie zużycie.

Najczęściej widzę trzy scenariusze błędu:

• Śruba „idzie” tylko na kilka zwojów - to klasyczny sygnał, że standard jest zły albo gwint jest uszkodzony.
• Nakrętka wydaje się pasować, ale pracuje ciężko - efekt bywa zdradliwy, bo na początku nic nie wygląda groźnie.
• Połączenie puszcza pod obciążeniem - szczególnie niebezpieczne w elementach nośnych, mocowaniach i osprzęcie maszyn.

W metalowych konstrukcjach i przy spawaniu problem potrafi się jeszcze pogłębić. Ciepło odkształca materiał, a odpryski i żużel brudzą gwint. Jeżeli ktoś już wcześniej próbował „dopasować” obcy standard, po naprawie często zostaje tylko przegwintowanie albo tulejowanie. Dlatego mieszanie systemów zostawiam wyłącznie do świadomych przejściówek i adapterów, a nie do przypadkowego montażu. Właśnie dlatego tak ważne jest wiedzieć, gdzie który standard pojawia się najczęściej.

Gdzie najczęściej spotkasz metrykę, a gdzie calowe UN

W polskim warsztacie i w codziennych naprawach metryka dominuje, bo jest naturalnym standardem większości śrub, nakrętek i osprzętu. Calowe gwinty pojawiają się częściej przy sprzęcie importowanym, starszych maszynach, części hydrauliki, armaturze i niektórych narzędziach z rynku amerykańskiego. To nie jest reguła absolutna, ale w praktyce taki podział sprawdza się zaskakująco dobrze.

Warto rozróżnić też sam typ gwintu. Nie każdy gwint opisany calowo jest zwykłym gwintem złącznym. Gwinty rurowe mają inną funkcję niż gwinty śrubowe i bywają projektowane pod uszczelnienie, a nie wyłącznie pod docisk mechaniczny. W instalacjach to kluczowa różnica, bo pomylenie ich z UN/UNC potrafi skończyć się nieszczelnością mimo pozornego „dopasowania” średnicy.

• Maszyny importowane - często spotkasz UN, UNC lub UNF w mocowaniach i osprzęcie serwisowym.
• Sprzęt warsztatowy - część narzędzi, ściągaczy i elementów regulacyjnych bywa wykonywana w calach.
• Hydraulika i pneumatyka - tu łatwo pomylić gwint złączny z rurowym, dlatego trzeba sprawdzać nie tylko średnicę, ale też rodzaj uszczelnienia.
• Starsze maszyny - szczególnie tam, gdzie sprzęt był projektowany według obcych norm i przez lata przechodził wiele napraw.

To właśnie w takich miejscach najbardziej opłaca się mieć pod ręką wzorniki gwintów, suwmiarkę i komplet gwintowników oraz narzynek do najczęściej używanych rozmiarów. Gdy dochodzi obróbka po spawaniu, porządek w oznaczeniach robi się jeszcze ważniejszy.

Co robić przy naprawie, gwintowaniu i wspawywaniu elementów

Przy naprawach metalowych nie wystarczy wiedzieć, że „to jest jakiś gwint”. Trzeba jeszcze zadbać o to, żeby połączenie po obróbce nadal trzymało wymiar. Ja przy takich pracach trzymam się prostej kolejności: najpierw identyfikacja standardu, potem ochrona gwintu, a dopiero później spawanie, czyszczenie i ewentualne poprawki narzędziem skrawającym.

Najpraktyczniejsze zasady są dość proste:

• Jeśli wspawujesz nakrętkę, trzymaj właściwy standard od początku do końca, zamiast liczyć na „dociśnięcie się” śruby po spawie.
• Po spawaniu przegwintuj otwór gwintownikiem, jeśli materiał i konstrukcja na to pozwalają.
• Chroń gwint przed odpryskami i nadmiarem ciepła, bo nawet drobne uszkodzenie potrafi później utrudnić montaż.
• Używaj tulei lub wkładek gwintowych, gdy materiał bazowy jest zbyt miękki albo już wyrobiony.
• Nie mieszaj standardów w jednym detalu tylko dlatego, że „coś prawie pasuje” z magazynu.

W praktyce najwięcej problemów robi nie sam spaw, tylko brak kontroli po nim. Jeśli element ma wrócić do pracy w maszynie, przy osprzęcie nośnym albo w układzie, który musi być rozbieralny, gwint powinien zostać sprawdzony po każdej ingerencji termicznej. To szczególnie ważne w naprawach warsztatowych, gdzie jeden błąd potrafi zepsuć nie tylko detal, ale też całą serię montażową. Na końcu zostaje już tylko kilka rzeczy, które naprawdę warto zapamiętać.

Co warto zapamiętać, zanim zamkniesz skrzynkę z narzędziami

Jeżeli mam zostawić jedną praktyczną myśl, to taką: nie dobieraj śruby po samej średnicy. Patrz na standard, skok, tolerancję i typ gwintu, a w razie wątpliwości mierz zamiast zgadywać. To najprostszy sposób, żeby uniknąć zniszczonych nakrętek, zerwanych gwintów i niepotrzebnych przeróbek.

Przy pracy w metalu i przy spawaniu najlepiej działa prosty schemat: rozpoznaj oznaczenie, sprawdź skok, dopasuj narzędzie, a dopiero potem skręcaj lub wspawuj element. Jeśli standard jest niepewny, zrób próbę na elemencie pomocniczym, a nie na docelowym detalu. To mała różnica organizacyjna, ale w praktyce oszczędza sporo materiału i nerwów.

Jeśli trzymasz się tej kolejności, gwinty metryczne i calowe przestają być pułapką, a stają się po prostu kolejnym parametrem do sprawdzenia przed robotą.
