Gwint potrafi wyjść idealnie albo zepsuć cały detal już po pierwszym przejściu gwintownika. Właśnie po to przydaje się tabela otworów pod gwinty: pozwala od razu dobrać średnicę wiertła, zanim przeciążysz narzędzie albo zostawisz za mało materiału na zwoje. Poniżej pokazuję, jak czytać takie zestawienie, które rozmiary metryczne wracają najczęściej w warsztacie i kiedy trzeba skorygować dobór pod stal, aluminium albo element po spawaniu.
Najkrótsza droga do poprawnego otworu pod gwint
- W gwincie metrycznym najczęściej działa zasada: średnica nominalna minus skok, a wynik zaokrąglasz do najbliższego wiertła.
- W stali i stali nierdzewnej lepiej trzymać się tabeli niż zmniejszać otwór "na wyczucie".
- W aluminium, mosiądzu i tworzywach gwint zwykle idzie lżej, ale nadal trzeba pilnować osiowości i wiórów.
- Gwinty drobnozwojne, calowe i rurowe dobiera się osobno, bo sama średnica nie wystarcza.
- Po spawaniu i w cienkiej ściance zawsze sprawdzam detal ponownie, bo wymiar potrafi się zmienić o ułamek milimetra.
Jak czytać tabelę bez zgadywania
Ja zawsze zaczynam od skoku gwintu. Skok gwintu to odległość między sąsiednimi zwojami, a w gwincie metrycznym najprostsza reguła jest zaskakująco użyteczna: średnica nominalna minus skok. Dlatego M10 × 1,5 daje 8,5 mm, a M8 × 1,25 daje 6,75 mm, czyli w praktyce zwykle 6,8 mm.
To jednak tylko punkt wyjścia. Producenci wierteł zaokrąglają wartości do dostępnych rozmiarów, a część tabel uwzględnia też materiał i oczekiwany stopień wypełnienia zwoju. Dlatego różnica 0,1 mm między tabelami nie oznacza błędu, tylko inne założenie robocze. Ja w warsztacie traktuję to jako sygnał, żeby sprawdzić, czy detal jest ze stali, z aluminium, czy po spawaniu nie zmienił już wymiaru.
Jeżeli pracujesz bez gotowego zestawienia, ta reguła pozwala szybko policzyć otwór startowy i od razu odsiać błędne pomysły. Z tego wynika bezpośrednio wybór samego wiertła, więc przechodzę do konkretnych rozmiarów.

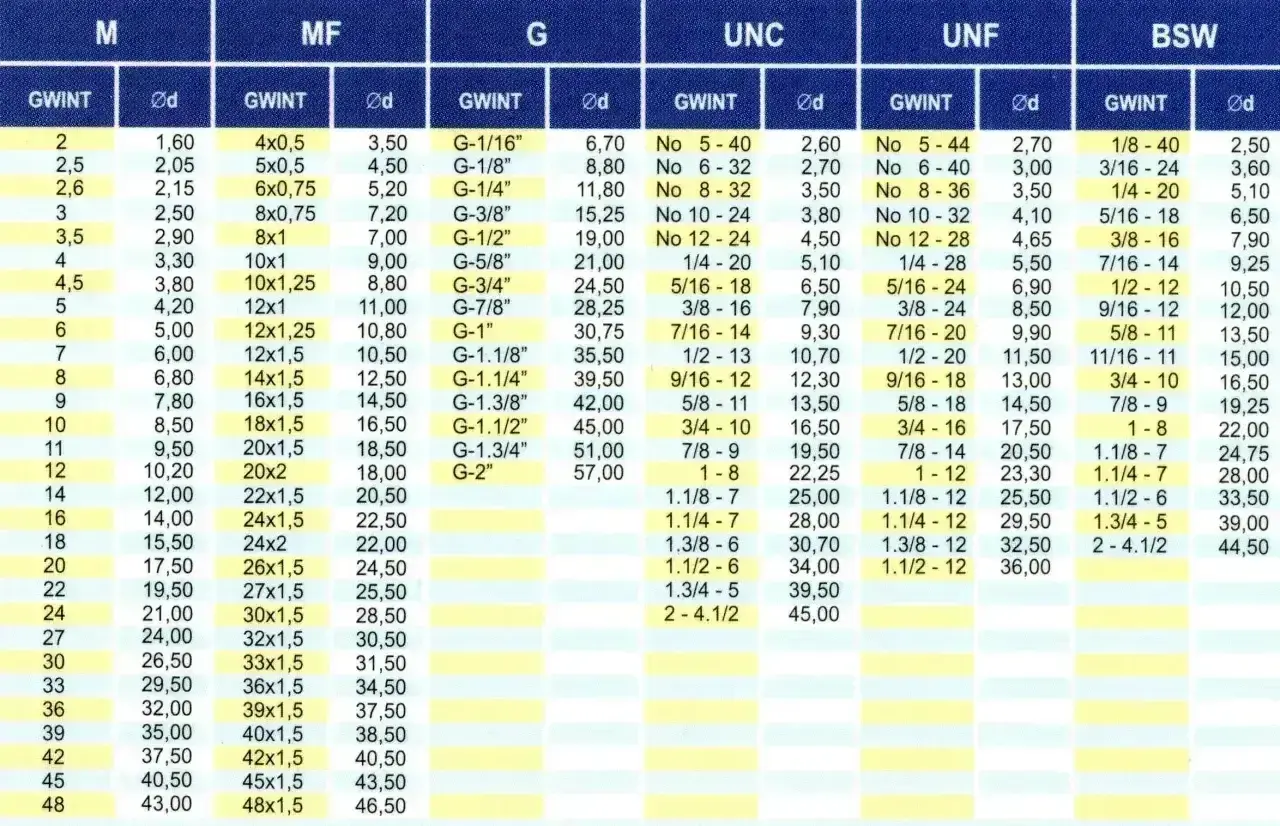

Najczęściej używane rozmiary metryczne w warsztacie
W praktyce najczęściej wracają rozmiary od M3 do M24. Poniższa tabela wystarcza do większości prac ślusarskich, napraw konstrukcyjnych i detali spawanych, gdzie trzeba szybko dobrać otwór i nie tracić czasu na liczenie od zera.
| Gwint | Skok | Otwór pod gwint | Typowe zastosowanie |
|---|---|---|---|
| M1,6 × 0,35 | 0,35 mm | 1,25 mm | Drobne mocowania, elektronika, lekkie elementy |
| M2 × 0,4 | 0,4 mm | 1,6 mm | Małe śruby montażowe |
| M2,5 × 0,45 | 0,45 mm | 2,1 mm | Małe osłony, uchwyty, elementy precyzyjne |
| M3 × 0,5 | 0,5 mm | 2,5 mm | Najpopularniejsze drobne połączenia w warsztacie |
| M4 × 0,7 | 0,7 mm | 3,3 mm | Niewielkie elementy stalowe i aluminiowe |
| M5 × 0,8 | 0,8 mm | 4,2 mm | Obudowy, uchwyty, lekkie konstrukcje |
| M6 × 1,0 | 1,0 mm | 5,0 mm | Uniwersalny rozmiar do wielu napraw |
| M8 × 1,25 | 1,25 mm | 6,8 mm | Typowy gwint w konstrukcjach stalowych |
| M10 × 1,5 | 1,5 mm | 8,5 mm | Połączenia nośne, wsporniki, mocowania |
| M12 × 1,75 | 1,75 mm | 10,2 mm | Śruby konstrukcyjne i elementy mocniejsze |
| M14 × 2,0 | 2,0 mm | 12,0 mm | Grubsze elementy stalowe i ramy |
| M16 × 2,0 | 2,0 mm | 14,0 mm | Konstrukcje, uchwyty, mocowania maszynowe |
| M18 × 2,5 | 2,5 mm | 15,5 mm | Cięższe połączenia śrubowe |
| M20 × 2,5 | 2,5 mm | 17,5 mm | Duże elementy konstrukcyjne |
| M22 × 2,5 | 2,5 mm | 19,5 mm | Masywne detale i konstrukcje nośne |
| M24 × 3,0 | 3,0 mm | 21,0 mm | Duże połączenia w cięższych konstrukcjach |
Jeśli masz przed sobą dwa wiertła, wybieram to, które daje otwór bliższy wartości z tabeli, a nie "na oko" większy albo mniejszy. Przy gwintowaniu ręcznym ma to większe znaczenie, niż wielu osobom się wydaje: zbyt mały otwór męczy gwintownik, a zbyt duży skraca kontakt z materiałem i osłabia połączenie. Gdy już masz podstawowe rozmiary, warto sprawdzić, co zmienia materiał i sam detal.
Co zmienia materiał, grubość ścianki i spawanie
Nie każdy materiał zachowuje się tak samo. W stali konstrukcyjnej najbezpieczniej trzymać się wartości z tabeli, bo gwint ma być przewidywalny i odporny na obciążenie. W aluminium, mosiądzu i tworzywach łatwiej o czyste skrawanie, ale też łatwiej o wyrwanie zwojów, więc nie warto przesadzać ze zmniejszaniem otworu.
Stal konstrukcyjna i nierdzewka
W stali nierdzewnej moment gwintowania rośnie bardzo szybko, dlatego nie lubię tu "dokręcać" średnicy na zapas. Lepiej mieć gwint odrobinę mniej agresywny, ale równy i bez ryzyka złamania gwintownika. W zwykłej stali sprawa jest prostsza: trzymaj tabelę, użyj chłodzenia i kontroluj prostopadłość narzędzia.
Detale po spawaniu
Przy elementach po spawaniu zawsze sprawdzam otwór ponownie. Spoina potrafi ściągnąć materiał, a cienka blacha odkształca się szybciej, niż podpowiada projekt. Jeśli otwór był nawiercony wcześniej, po spawaniu często trzeba go delikatnie poprawić, zamiast od razu brać gwintownik i liczyć na cud.
Jeżeli gwint wypada blisko spoiny, nie traktuję takiego miejsca jak zwykłej blachy. Spoina ma inną strukturę i twardość, więc gwint może łapać nierówno. W takich sytuacjach lepiej przesunąć otwór, wstawić tuleję albo przewidzieć nakrętkę zgrzewaną.
Cienkie ścianki i blachy
Im cieńsza ścianka, tym mniej marginesu na błąd. Jeśli gwint ma łapać tylko kilka zwojów, dokładność średnicy i osiowości staje się ważniejsza niż "siła dociągu". W takich przypadkach lepiej przewidzieć nakrętkę zgrzewaną, tuleję gwintowaną albo wkładkę, niż ratować gwint w zbyt cienkim materiale.
Przeczytaj również: Kątomierz do dokręcania śrub - jak działa i kiedy warto go mieć
Gdy używasz wygniataka
Wygniatak pracuje inaczej niż gwintownik skrawający, bo nie usuwa materiału, tylko go formuje. Z tego powodu otwór startowy bywa większy, a gwint wymaga bardziej plastycznego materiału, dokładnego prowadzenia i dobrego smarowania. W stali twardej taki sposób nie zawsze ma sens, ale w miększych stopach potrafi dać bardzo czysty efekt.
Właśnie dlatego sam materiał traktuję jako część doboru, a nie drobny dodatek do tabeli. To prowadzi prosto do gwintów drobnozwojnych, calowych i rurowych, bo tam prosta reguła z metryki już nie wystarcza.
Gdy wchodzą gwinty drobnozwojne, calowe i rurowe
Tu najczęściej pojawia się zamieszanie. Drobnozwojny M12 × 1,25 nie ma tego samego otworu co zwykły M12 × 1,75, a gwint rurowy G 1/4 nie działa według tej samej logiki co metryczny. Ja zawsze sprawdzam oznaczenie do końca, bo sam zapis średnicy niczego jeszcze nie gwarantuje.
| System | Przykład | Otwór pod gwint | Co zapamiętać |
|---|---|---|---|
| Metryczny drobnozwojny | M4 × 0,5 | 3,5 mm | Skok jest mniejszy, więc otwór także |
| Metryczny drobnozwojny | M6 × 0,75 | 5,25 mm | Wartość wylicza się z tego samego wzoru |
| Metryczny drobnozwojny | M8 × 1,0 | 7,0 mm | Nie myl z M8 × 1,25 |
| Metryczny drobnozwojny | M12 × 1,25 | 10,8 mm | To inny otwór niż przy gwincie zwykłym |
| Metryczny drobnozwojny | M14 × 1,5 | 12,5 mm | Sprawdza się w mocniejszych połączeniach |
| UNC | 1/4-20 | 5,2 mm | Liczy się ilość zwojów na cal, nie skok metryczny |
| UNF | 1/4-28 | 5,5 mm | To drobniejszy gwint niż UNC |
| G / BSPP | 1/8 G | 8,8 mm | Gwinty rurowe rządzą się inną normą niż metryczne |
| G / BSPP | 1/4 G | 11,8 mm | Typowe w pneumatyce i hydraulice |
W praktyce najważniejsze jest jedno: nie mieszaj systemów. Jeśli masz osprzęt hydrauliczny albo pneumatyczny, patrz na normę rurową. Jeśli pracujesz na częściach z importu, upewnij się, czy producent nie użył UNC albo UNF. Dopiero potem biorę wiertło. Skoro system jest już wybrany, zostają błędy, które najczęściej psują cały efekt.
Najczęstsze błędy, które psują gwint jeszcze przed pierwszym obrotem
- Wiercenie "na oko" - wiertło zużywa się szybciej, niż wygląda na pierwszy rzut oka, więc rzeczywista średnica otworu bywa mniejsza od tej z pudełka.
- Brak fazy wejściowej - bez lekkiego fazowania gwintownik łatwo łapie krzywo i podcina pierwszy zwój.
- Zły dobór do materiału - zbyt mały otwór w stali nierdzewnej oznacza wysokie opory i realne ryzyko złamania narzędzia.
- Za mało miejsca na wiór - w otworze ślepym trzeba zostawić zapas, inaczej narzędzie staje i niszczy krawędź gwintu.
- Brak kontroli osiowości - jeśli gwintownik idzie pod kątem, śruba później wchodzi ciężko nawet wtedy, gdy średnica była dobra.
Jeżeli mam wskazać jeden błąd, który widzę najczęściej, to jest nim wiercenie bez sprawdzenia rzeczywistej średnicy. W praktyce zestaw wierteł potrafi mieć odchyłkę, a detal po spawaniu potrafi się jeszcze odrobinę odkształcić. To drobiazg, który później kończy się ciężkim, szarpanym gwintowaniem. Na końcu zostaje już tylko kilka prostych kontroli, które oszczędzają najwięcej czasu.
Zanim uruchomisz gwintownik, sprawdź jeszcze trzy rzeczy
- Fazę wejściową - lekki stożek ułatwia rozpoczęcie gwintu i zmniejsza ryzyko podcięcia pierwszego zwoju.
- Głębokość otworu - w otworze ślepym zostaw zapas na wiór, bo gwintownik potrzebuje miejsca, żeby nie stanąć na dnie.
- Pozycję narzędzia - im lepiej utrzymasz prostopadłość, tym mniejsze ryzyko przekoszenia i zerwania pierwszych zwojów.
Jeśli mam wątpliwość między dwiema średnicami, wolę wrócić do tabeli i do materiału niż zgadywać. Dobrze dobrany otwór daje gwint, który wchodzi spokojnie, trzyma pewnie i nie zmusza narzędzia do pracy ponad siły.
