W praktyce profil montażowy PV to element, który spina moduły z konstrukcją dachu lub gruntu i bierze na siebie większość pracy mechanicznej całego układu. Od jego materiału, przekroju i sposobu łączenia zależy nie tylko wygoda montażu, ale też odporność na wiatr, śnieg, korozję i zwykłe lata eksploatacji. Poniżej rozkładam temat na konkrety: z czego robi się takie profile, jak je dobrać, kiedy skręcać, a kiedy spawać, i jakie błędy najczęściej psują nawet dobrze zapowiadającą się instalację.
Najważniejsze decyzje przed montażem
- Najbezpieczniejszym wyborem dla większości instalacji są aluminiowe szyny z rowkiem T i łącznikiem śrubowym.
- Stal ma sens w cięższych konstrukcjach gruntowych, ale wymaga lepszej ochrony antykorozyjnej.
- Spawanie zwykle przegrywa ze skręcaniem, chyba że budujesz własną stalową ramę od zera.
- Przekrój profilu dobiera się do rozpiętości, obciążeń śniegiem i wiatrem oraz liczby punktów podparcia.
- Najczęstsze błędy to mieszanie metali bez izolacji, za mało podpór i dokręcanie „na wyczucie”.
- O cenie nie decyduje tylko metr bieżący, ale też powłoka, długość, łączniki i cięcie na wymiar.
Czym jest szyna montażowa w instalacji PV i za co odpowiada

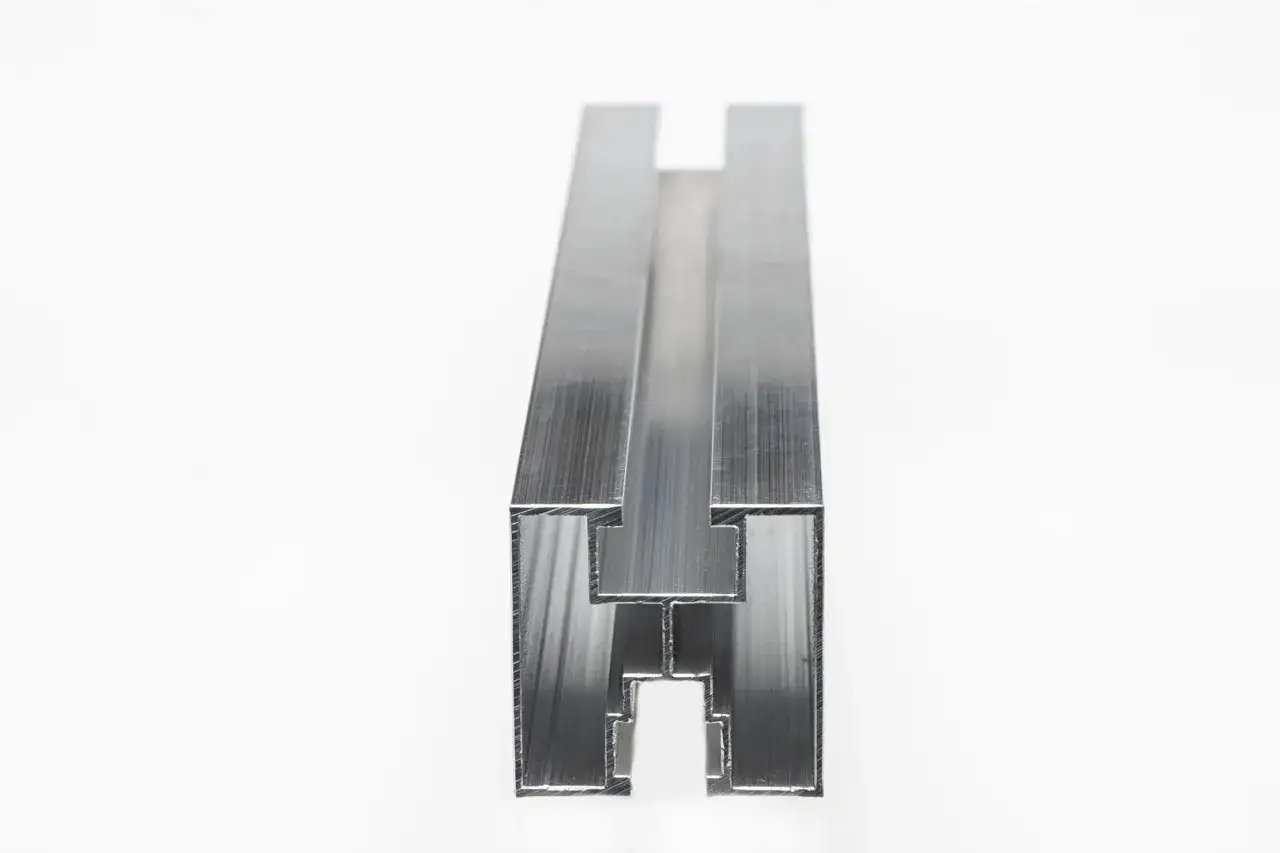

To nie jest zwykła listwa ani przypadkowy kątownik. Szyna montażowa łączy moduły z hakami dachowymi, wspornikami, trójkątami albo fundamentem gruntowym, a przy tym musi zachować sztywność i powtarzalność połączeń. Właśnie dlatego zwykle ma rowek T, czyli kanał, w którym pracują nakrętki teowe i śruby przesuwne; dzięki temu łatwiej ustawić klemę, skorygować pozycję panelu i nie rozbierać połowy konstrukcji przy każdej poprawce.
Z mojego punktu widzenia profil jest jednym z tych elementów, których na gotowej instalacji nie widać, ale których awaria potrafi zrobić najwięcej szkody. Jeśli szyna jest zbyt miękka, źle podparta albo wykonana z materiału niedopasowanego do środowiska, zaczynają się luzy, pracujące połączenia i mikrourazy powłok. A to w PV szybko prowadzi do korozji, odkształceń i problemów z dociskiem modułów.
| Miejsce montażu | Rola szyny | Na co zwracam uwagę |
|---|---|---|
| Dach skośny | Łączy moduły z hakami i adapterami. | Szczelność pokrycia, poprawne punkty podparcia i brak naprężeń w połaci. |
| Dach płaski | Pracuje z trójkątami albo balastem. | Rozkład ciężaru, opór wiatru i stabilność podstawy. |

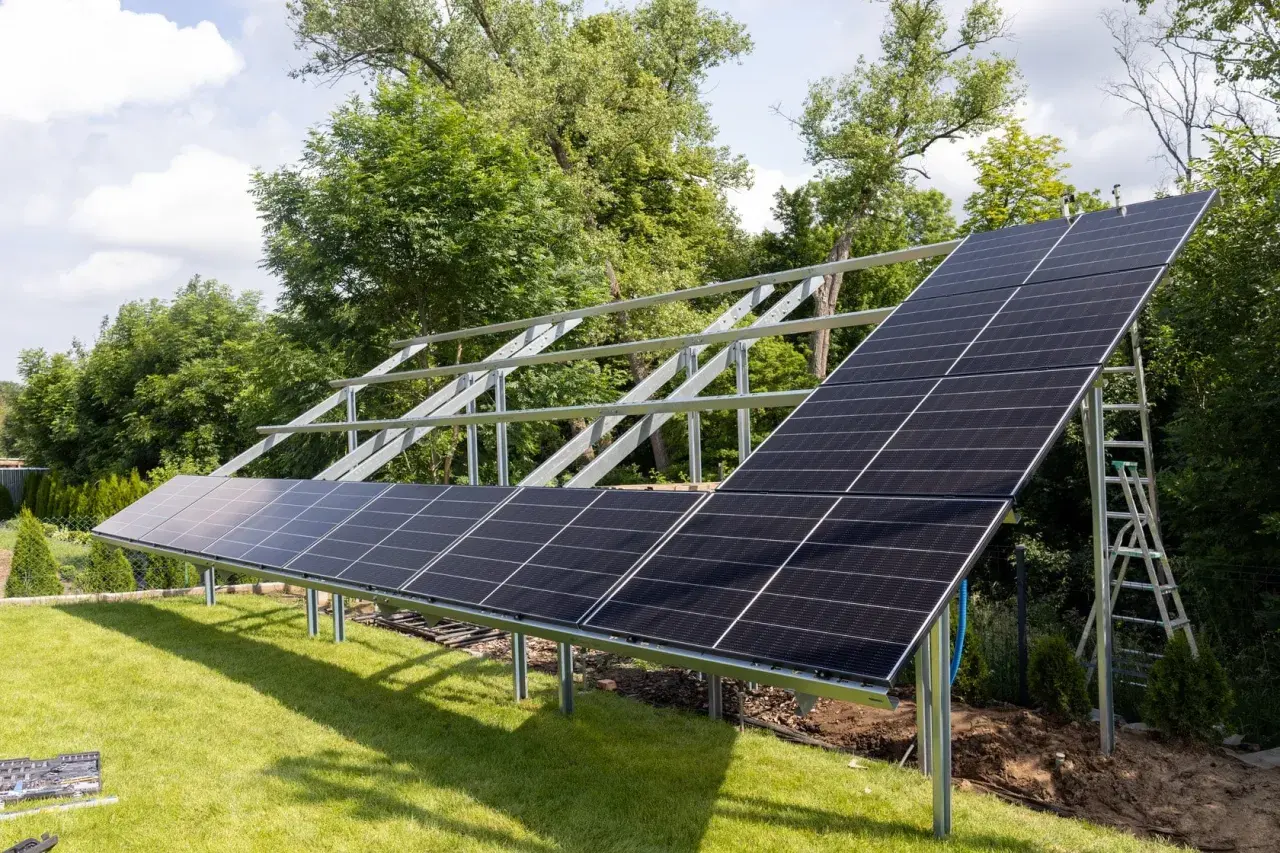

| Grunt | Tworzy ramę nośną na słupach lub fundamentach. | Sztywność, ochrona antykorozyjna i odporność na zabrudzenia. |
Ten podział jest ważny, bo dalej od niego zależy wybór materiału. I właśnie materiał jest pierwszym filtrem, przez który przepuszczam każdy profil, zanim spojrzę na cenę czy długość.
Z czego warto zrobić konstrukcję i kiedy aluminium wygrywa ze stalą
W praktyce najczęściej spotykam aluminium, stal nierdzewną i stal ocynkowaną. Aluminium wygrywa tam, gdzie liczy się lekkość, wygoda obróbki i dobra odporność na korozję. Stal z kolei daje większą sztywność przy podobnym przekroju, ale wymaga lepszej ochrony powierzchni i większej dyscypliny przy cięciu, wierceniu oraz spawaniu.
| Materiał | Co daje | Ograniczenia | Kiedy wybieram |
|---|---|---|---|
| Aluminium anodowane | Lekkie, odporne na warunki zewnętrzne, łatwe w montażu. | Mniej sztywne niż stal przy tej samej geometrii. | Większość dachów i standardowych konstrukcji PV. |
| Stal nierdzewna | Bardzo dobra trwałość i odporność na korozję. | Wyższa cena i większa masa. | Łączniki, śruby, podkładki i elementy narażone na agresywne środowisko. |
| Stal ocynkowana ogniowo | Duża sztywność i rozsądny koszt przy konstrukcjach gruntowych. | Wymaga starannego zabezpieczenia miejsc cięcia i spoin. | Cięższe ramy, słupy i wsporniki na gruncie. |
| Układ mieszany aluminium + stal | Łączy lekkość z wytrzymałością wybranych elementów. | Wymaga izolacji, żeby ograniczyć korozję galwaniczną. | Gdy projekt ma różne strefy obciążenia i nie wszystko musi być z jednego metalu. |
W takich konstrukcjach zwracam też uwagę na połączenia. Śruby i nakrętki biorę zwykle ze stali nierdzewnej A2, a w trudniejszych warunkach chętniej sięgam po A4. To drobiazg tylko na papierze, bo w praktyce to właśnie zestaw materiałów decyduje, czy po kilku sezonach nie pojawią się naloty, luzy albo zapieczone gwinty. Gdy materiał jest już wybrany, dopiero wtedy ma sens patrzeć na przekrój i długość profilu.
Jak dobrać przekrój, długość i łączenie profili bez zgadywania
Najczęściej spotykam szyny 40x40 mm i 40x60 mm. Pierwszy wariant jest uniwersalny i wystarcza w wielu instalacjach dachowych, drugi daje większą sztywność przy dłuższych rozpiętościach albo większych obciążeniach śniegiem i wiatrem. W ofertach detalicznych krótsze odcinki, zwykle 2,1-2,4 m, kosztują najczęściej około 50-90 zł brutto, a dłuższe szyny 4,2-6,3 m potrafią wejść w przedział mniej więcej 110-210 zł, zależnie od powłoki, cięcia i kompletacji osprzętu.
Nie patrzę jednak na cenę za metr w oderwaniu od geometrii. Jeśli profil ma za mało punktów podparcia, zacznie pracować, a wtedy nawet bardzo dobry materiał nie uratuje połączeń. Z kolei zbyt masywny przekrój na małej instalacji oznacza tylko niepotrzebny koszt i ciężar, który trzeba potem dźwigać na dach.
| Cecha | Co sprawdzam | Dlaczego to ważne |
|---|---|---|
| Przekrój | 40x40, 40x60 albo wariant specjalny. | Decyduje o ugięciu i sztywności całej linii modułów. |
| Długość odcinka | 2,1 m, 2,4 m, 3,2 m, 4,2 m, 6,3 m. | Wpływa na liczbę łączeń i czas montażu. |
| Rowek montażowy | Typ T i zgodność z nakrętką teową. | Ułatwia szybkie przestawianie klem i adapterów. |
| Łącznik | Długość, głębokość osadzenia i zgodność z profilem. | To on przenosi siły między odcinkami szyny. |
| Powłoka | Anodowanie, kolor, odporność na zarysowanie. | Chroni materiał i poprawia trwałość wizualną oraz techniczną. |
Jeśli montuję na śrubie teowej, zwykle trzymam się standardu M8 albo M10, bo potem łatwiej dobrać nakrętki, podkładki i osprzęt. Długość łącznika też nie jest detalem: ma on spiąć oba odcinki profilu na tyle pewnie, żeby nie było „pracy” przy obciążeniu i zmianach temperatury. Dopiero taki dobór daje sensowny montaż na dachu albo gruncie.
Montaż na dachu i na gruncie wygląda podobnie, ale błędy są inne
Na dachu skośnym zaczynam od punktów kotwienia: haków, adapterów albo uchwytów dobranych do pokrycia. Na dachu płaskim często dochodzi balast, czyli dociążenie utrzymujące konstrukcję bez wiercenia w podłożu, a na gruncie pojawiają się stopy, słupy albo ramy przykręcane do fundamentu. Sam profil może być ten sam, ale sposób przekazywania obciążeń już nie.
| Wariant | Co jest najważniejsze | Typowy błąd |
|---|---|---|
| Dach skośny | Szczelność, zgodność z pokryciem i poprawna geometria haków. | Wiercenie lub montaż w złym miejscu i późniejsze przecieki. |
| Dach płaski | Rozkład ciężaru, kąt nachylenia i odporność na wiatr. | Za mało balastu albo zbyt mały zapas stabilności. |
| Grunt | Fundament, poziom, osiadanie i odprowadzanie wody. | Nierówne ustawienie słupów i brak ochrony strefy przyziemia. |
- Rozkładam elementy „na sucho” i sprawdzam zgodność otworów oraz długości.
- Ustawiam konstrukcję w osi, zanim dociągnę śruby na stałe.
- Dokręcam z użyciem klucza dynamometrycznego, a nie tylko „na czucie”.
- Zostawiam miejsce na pracę termiczną, bo kilka metrów aluminium potrafi wyraźnie zmienić długość między mrozem a upałem.
- Zabezpieczam kable przed ostrą krawędzią i promieniowaniem UV.
Po takim montażu konstrukcja nie powinna skrzypieć, pracować ani wymuszać korekt po pierwszym obciążeniu. W warsztacie pojawia się jednak kolejne pytanie: co z cięciem i spawaniem, jeśli trzeba dorobić własną ramę albo nietypowy wspornik?
Spawanie przy konstrukcjach PV ma sens tylko w kilku przypadkach
Przy gotowych profilach aluminiowych spawanie traktuję raczej jako wyjątek niż standard. Strefa wpływu ciepła zmienia własności materiału, a przy anodowanej powierzchni łatwo uszkodzić warstwę ochronną i otworzyć drogę dla korozji oraz zabrudzeń. W praktyce dużo pewniejsze są połączenia skręcane, bo są powtarzalne, serwisowalne i nie wymagają późniejszego poprawiania spoin.
| Rozwiązanie | Plusy | Minusy | Kiedy ma sens |
|---|---|---|---|
| Połączenie śrubowe i łączniki | Szybki montaż, łatwy serwis, małe ryzyko uszkodzenia profilu. | Wymaga zgodnych komponentów i starannego dokręcenia. | W większości dachowych i lekkich konstrukcji gruntowych. |
| Spawanie stali | Bardzo sztywna rama i duża swoboda projektowa. | Po spawaniu trzeba usunąć odpryski i odbudować ochronę antykorozyjną. | Własne ramy gruntowe i konstrukcje warsztatowe z profili stalowych. |
| Spawanie aluminium | Lekka, estetyczna konstrukcja po poprawnym wykonaniu. | Wymaga doświadczenia, dobrej metody TIG lub MIG i późniejszego zabezpieczenia. | Rzadko, głównie przy customowych projektach, nie przy standardowych szynach PV. |
Jeśli ktoś rzeczywiście spawa stal, to po skończonej robocie usuwa żużel, szlifuje ostre krawędzie i przywraca ochronę antykorozyjną. Jeśli spawa aluminium, robi to zwykle TIG-iem albo MIG-iem, ale i tak nie jest to pierwsza metoda do gotowych szyn fotowoltaicznych. Na typowej budowie skręcanie po prostu wygrywa rozsądkiem. Nawet dobry projekt można jednak zepsuć kilkoma prostymi błędami montażowymi.
Najczęstsze błędy w warsztacie i na budowie, które później kosztują najwięcej
Najbardziej kosztowne błędy są zwykle banalne. Ktoś miesza aluminium ze zwykłą stalą bez izolacji, ktoś inny docina profil szlifierką i zostawia ostre zadziory, a jeszcze ktoś dokręca wszystko „na siłę”, bo nie ma klucza dynamometrycznego. Po jednym sezonie takie oszczędności zaczynają wyglądać jak rachunek, a nie jak kompromis.
| Błąd | Skutek | Jak tego unikam |
|---|---|---|
| Mieszanie metali bez przekładki | Korozja galwaniczna i przyspieszone niszczenie złączy. | Izoluję styki i dobieram zgodne materiały łączne. |
| Zbyt mało podpór | Ugięcie szyny, praca modułów i luzowanie klem. | Trzymam się obciążeń projektowych i nie skracam konstrukcji „dla wygody”. |
| Cięcie bez gratowania | Uszkodzone przewody, skaleczenia i koncentracja naprężeń. | Po cięciu zawsze zdejmuję zadziory i wyrównuję krawędzie. |
| Dokręcanie bez kontroli momentu | Zgniecenie profilu albo zbyt mały docisk. | Używam klucza dynamometrycznego i trzymam się zaleceń producenta. |
| Brak uwzględnienia pracy termicznej | Wygięcia, trzaski i rozluźnienie połączeń. | Zostawiam minimalny zapas i nie blokuję wszystkiego na sztywno. |
| Montowanie klem poza strefą zacisku modułu | Ryzyko uszkodzenia ramy i problemów z odpowiedzialnością za montaż. | Sprawdzam instrukcję modułu i zakres zalecanego docisku. |
Ja zawsze zakładam, że konstrukcja ma przeżyć więcej niż jedną zimę bez korekt. Jeśli po montażu coś wygląda „prawie dobrze”, to zwykle znaczy, że za kilka miesięcy będzie już po prostu źle. Z takim podejściem łatwiej też sensownie kupować profile i osprzęt, zamiast później ratować sytuację dodatkowymi adapterami.
Co sprawdzam przed zamówieniem szyn, łączników i klem
Gdybym miał skrócić cały proces do jednego praktycznego podejścia, zacząłbym od dokumentacji i kompatybilności, a nie od koszyka. Najpierw sprawdzam typ dachu albo konstrukcji gruntowej, potem wymiary modułów, zakres klem i zalecany rozstaw podpór. Dopiero na końcu patrzę na cenę za metr, bo tania szyna bez sensownych łączników albo bez odpowiedniej powłoki szybko przestaje być okazją.
- Sprawdź materiał profilu i materiał śrub, żeby nie tworzyć niepotrzebnych punktów korozji.
- Porównaj długości odcinków z układem modułów, aby ograniczyć odpady i liczbę łączeń.
- Upewnij się, że rowek T pasuje do standardowych nakrętek i adapterów, których używasz w systemie.
- Zweryfikuj rozstaw podpór, bo od niego zależy ugięcie całej linii paneli.
- Dobierz łączniki do konkretnego przekroju, a nie „na oko” pod podobny profil.
- Nie oszczędzaj na klemach i podkładkach, bo to one utrzymują moduły w prawidłowym położeniu przez lata.
Jeśli miałbym wskazać jedną zasadę, która najczęściej się sprawdza, powiedziałbym tak: dobieraj szynę pod obciążenie i środowisko pracy, a nie pod samą cenę. W PV to właśnie detale połączenia, materiału i ochrony powierzchni decydują, czy konstrukcja będzie stabilna po pierwszej zimie, czy zacznie się luzować i korodować od środka.
