W instalacjach elektrycznych najwięcej problemów bierze się nie z samego montażu, ale z pomylenia funkcji aparatów łączeniowych. Ja zawsze zaczynam od rozróżnienia trzech rzeczy: czy aparat ma tylko odseparować obwód, czy ma bezpiecznie przełączać obciążenie, czy ma jeszcze chronić instalację przed przeciążeniem i zwarciem. To właśnie porządkuje temat wyłączników, rozłączników i odłączników oraz pozwala uniknąć błędów przy doborze osprzętu do domu, warsztatu albo rozdzielnicy przemysłowej.
Najważniejsze różnice w jednym miejscu
- Odłącznik służy przede wszystkim do stworzenia bezpiecznej przerwy izolacyjnej i pracuje bez obciążenia albo przy znikomym prądzie.
- Rozłącznik może załączać i wyłączać prąd roboczy, ale nie zastępuje zabezpieczenia przeciwzwarciowego.
- Wyłącznik jest najszerszym pojęciem z tej trójki, bo poza łączeniem potrafi też samoczynnie zadziałać przy przeciążeniu lub zwarciu.
- W praktyce domowej najczęściej spotkasz wyłącznik nadprądowy, wyłącznik różnicowoprądowy oraz rozłącznik główny.
- Sam napis na obudowie nie wystarcza. Liczy się jeszcze kategoria użytkowania, prąd znamionowy i to, czy aparat jest do AC czy DC.

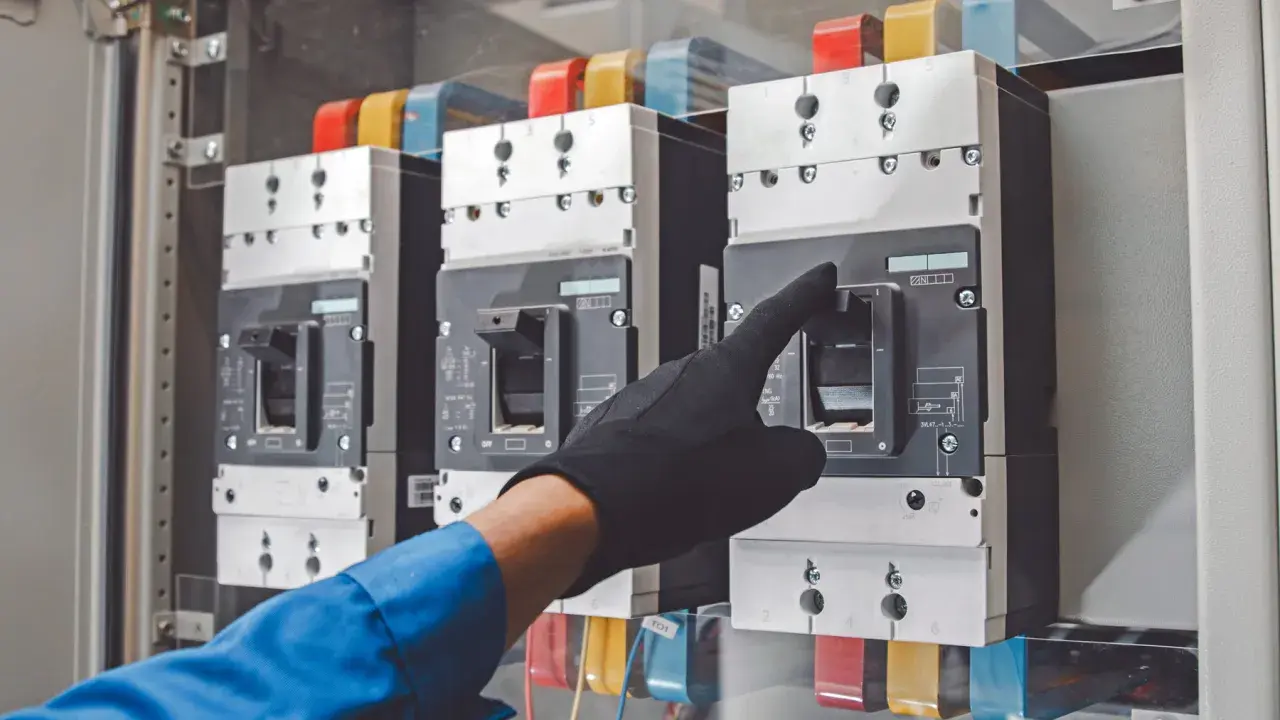

Jak odróżnić te trzy aparaty bez technicznego chaosu
Najprościej patrzeć na to, co aparat ma zrobić z prądem i w jakim stanie obwodu. Odłącznik ma przede wszystkim zapewnić przerwę izolacyjną, czyli fizyczne odseparowanie fragmentu instalacji od zasilania. Rozłącznik idzie krok dalej: może przełączać obwód w normalnych warunkach pracy, ale nie jest stworzony do gaszenia dużego prądu zwarciowego. Wyłącznik ma najszerszy zakres działania, bo oprócz zwykłego łączenia potrafi także wyłączyć obwód w sytuacji awaryjnej.
W praktyce warto zapamiętać jedną rzecz: odłącznik izoluje, rozłącznik przełącza, wyłącznik zabezpiecza. To uproszczenie nie zastępuje katalogu producenta, ale dobrze porządkuje temat, zanim ktoś zacznie dobierać aparat tylko po wyglądzie albo po tym, jak nazywa go sprzedawca.
| Aparat | Główna rola | Praca pod obciążeniem | Ochrona przed przeciążeniem lub zwarciem | Najczęstsze zastosowanie |
|---|---|---|---|---|
| Wyłącznik | Załączanie i wyłączanie obwodu, często także automatyczne wyzwolenie | Tak | Tak, jeśli jest to wyłącznik zabezpieczający | Obwody końcowe, rozdzielnice, ochrona instalacji |
| Rozłącznik | Bezpieczne łączenie i rozłączanie prądu roboczego | Tak, ale w granicach określonych przez kategorię użytkowania | Nie zastępuje zabezpieczenia zwarciowego | Wyłącznik główny, sekcjonowanie, przemysł |
| Odłącznik | Stworzenie przerwy izolacyjnej do prac serwisowych | Nie, poza bardzo małymi prądami | Nie | Stacje, rozdzielnice, obwody wymagające pewnego odseparowania |
Ta tabela dobrze pokazuje też, skąd bierze się tyle nieporozumień w sklepach i katalogach. W wielu ofertach spotkasz nazwy handlowe, które brzmią podobnie, ale technicznie oznaczają coś innego. Dlatego przy takim sprzęcie nigdy nie patrzę wyłącznie na opis produktu, tylko na parametry pracy i normę, według której został zaprojektowany. A to prowadzi już do pytania, co dokładnie dzieje się z obwodem podczas przełączania.
Co dzieje się w obwodzie podczas przełączania
Różnica między tymi aparatami wynika głównie z tego, czy mają pracować z obciążeniem. Gdy obwód jest pod napięciem i płynie w nim prąd roboczy, rozłączanie powoduje powstanie łuku elektrycznego, czyli krótkotrwałego kanału przewodzącego o bardzo wysokiej temperaturze. Im większy prąd i im bardziej indukcyjny charakter odbiornika, tym trudniej taki łuk zgasić. Dlatego nie każdy aparat nadaje się do bezpiecznego rozłączania obwodu pod obciążeniem.
Odłącznik zakłada, że przełączenie nastąpi bez prądu albo przy prądzie znikomym. Rozłącznik został zaprojektowany po to, by poradzić sobie z prądem roboczym, czyli takim, jaki płynie w normalnej pracy urządzeń. Wyłącznik ma jeszcze większy zakres, bo w aparatach zabezpieczających musi zadziałać także przy przeciążeniu lub zwarciu. To właśnie dlatego nie wolno traktować rozłącznika jak prostego zamiennika bezpiecznika, a odłącznika jak zwykłego wyłącznika światła.
W praktyce liczy się również prąd znamionowy, czyli wartość, którą aparat może przewodzić w sposób ciągły w określonych warunkach. Liczy się też kategoria użytkowania. W katalogach spotyka się oznaczenia takie jak AC-20, AC-21, AC-22 czy AC-23, które mówią, czy aparat ma pracować bez obciążenia, z obciążeniem rezystancyjnym, mieszanym czy silnie indukcyjnym. To nie jest detal dla projektanta. To jest informacja, która decyduje o tym, czy łącznik będzie pracował długo i bezpiecznie.
Jeśli z tego fragmentu warto zapamiętać tylko jedną rzecz, to tę: im trudniejsze warunki przełączania, tym bardziej trzeba patrzeć na zdolność łączeniową, a nie tylko na ampery. I właśnie dlatego te same nazwy w różnych instalacjach mogą oznaczać zupełnie inny poziom odpowiedzialności urządzenia. Następny krok to zobaczenie, gdzie realnie używa się tych aparatów.
Gdzie spotkasz je w domu, warsztacie i przemyśle
W domu najczęściej masz do czynienia z wyłącznikami nadprądowymi, wyłącznikami różnicowoprądowymi i rozłącznikiem głównym w rozdzielnicy. Ten ostatni służy do odcięcia zasilania całej instalacji, na przykład przed pracami serwisowymi albo w sytuacji awaryjnej. Odłącznik w typowej domowej rozdzielnicy pojawia się rzadziej, bo jego rola jest bardziej serwisowa niż codzienna.
W warsztacie rozłącznik ma już bardzo praktyczny sens. Jeśli masz maszynę, którą chcesz bezpiecznie odciąć od zasilania przed wymianą osprzętu, czyszczeniem albo przeglądem, lepiej sprawdza się aparat przewidziany do takiego odcinania niż zwykły przełącznik. Dobrze dobrany rozłącznik przydaje się też przy podziale instalacji na sekcje, bo pozwala odłączyć tylko część obwodów bez wyłączania całego zaplecza.
W przemyśle i w większych obiektach odłączniki oraz rozłączniki izolacyjne są jeszcze ważniejsze, bo tam liczy się nie tylko wygoda obsługi, ale też jednoznaczne i bezpieczne odseparowanie fragmentu instalacji do prac utrzymaniowych. W takich miejscach często dochodzi jeszcze rozłącznik bezpiecznikowy, czyli aparat łączący funkcję przełączania z ochroną realizowaną przez wkładki topikowe. To już nie jest luksus, tylko praktyczny kompromis między bezpieczeństwem a selektywnością zabezpieczeń.
Osobny przypadek to instalacje fotowoltaiczne i inne obwody prądu stałego. Tutaj nie wolno przenosić wprost logiki z AC, bo aparat musi być wyraźnie dopuszczony do pracy w DC. W praktyce właśnie tutaj najłatwiej o błąd: ktoś kupuje łącznik „na podobne napięcie”, ale bez właściwej kategorii użytkowania dla prądu stałego. Tego naprawdę lepiej nie robić.
Na co patrzeć przy wyborze zamiast ufać samej nazwie
Ja przy doborze zaczynam od prostego pytania: czy ten aparat ma chronić, przełączać pod obciążeniem, czy tylko bezpiecznie izolować? Dopiero potem sprawdzam prąd znamionowy, liczbę biegunów, napięcie pracy i kategorię użytkowania. Sama nazwa handlowa bywa myląca, bo „wyłącznik główny” w jednej ofercie może oznaczać rozłącznik izolacyjny, a w innej aparat zabezpieczający.
- Jeśli potrzebujesz ochrony przed przeciążeniem i zwarciem, szukaj wyłącznika zabezpieczającego, a nie samego rozłącznika.
- Jeśli chcesz tylko bezpiecznie odciąć obwód pod normalnym obciążeniem, rozłącznik będzie właściwszym wyborem.
- Jeśli aparat ma służyć do prac serwisowych przy wyłączonym zasilaniu, odłącznik lub rozłącznik izolacyjny ma więcej sensu niż zwykły łącznik.
- Jeśli obwód jest DC, upewnij się, że aparat ma dopuszczenie do pracy w prądzie stałym, bo wersja AC nie jest automatycznie zamiennikiem.
- Jeśli masz silniki, transformatory lub inne obciążenia indukcyjne, zwracaj uwagę na kategorię użytkowania, bo tu zwykłe „da radę” bardzo często kończy się za słabym doborem.
W praktyce równie ważne są rzeczy mniej widowiskowe: możliwość plombowania, blokady kłódką, czytelna pozycja załączone/wyłączone, a w warsztacie także stopień ochrony obudowy. Wiele awarii zaczyna się nie od złego pomysłu, tylko od zbyt luźnego założenia, że „na oko będzie pasować”. Tymczasem w aparaturze łączeniowej szczegóły konstrukcyjne są częścią bezpieczeństwa, nie dodatkiem.
Trzy pomyłki, które widzę najczęściej i jedna zasada, która porządkuje wybór
Pierwszy błąd to używanie odłącznika jak codziennego włącznika. To zły nawyk, bo ten aparat nie jest przewidziany do częstych manewrów pod obciążeniem. Drugi błąd to traktowanie rozłącznika jako zabezpieczenia. Rozłącznik może przerwać obwód, ale nie zastępuje działania wyłącznika, który ma chronić instalację w warunkach awaryjnych. Trzeci błąd to mieszanie AC z DC, czyli kupowanie aparatu tylko dlatego, że pasuje mechanicznie i ma „ten sam amperaż”.
Ja trzymam jedną prostą zasadę: jeżeli aparat ma chronić przed skutkami uszkodzenia, wybieram wyłącznik; jeżeli ma bezpiecznie przełączać obwód roboczy, wybieram rozłącznik; jeżeli ma dać pewną przerwę izolacyjną do prac serwisowych, wybieram odłącznik. To nie jest akademickie rozróżnienie. To praktyczny filtr, który oszczędza czas, pieniądze i niepotrzebne ryzyko przy każdej modernizacji rozdzielni, warsztatu albo układu zasilania.
Jeśli mam doprecyzować jedną rzecz na koniec, to tę: w aparaturze łączeniowej nazwa jest tylko początkiem, a nie decyzją. Ostatecznie liczą się warunki pracy, rodzaj obciążenia i to, czy dany aparat ma naprawdę robić to, do czego został zaprojektowany.
