Sterowanie światłem, wentylacją albo pompą po określonym czasie to jedna z tych rzeczy, które od razu porządkują instalację i zmniejszają liczbę ręcznych czynności. Przekaźnik czasowy przydaje się wtedy, gdy obwód ma zadziałać nie od razu, lecz po odmierzeniu zwłoki, w cyklu albo dopiero po zniknięciu sygnału sterującego. W tym tekście wyjaśniam, jak działa taki moduł, jakie ma funkcje, jak dobrać go do napięcia i obciążenia oraz na co uważać przy montażu.
Najważniejsze rzeczy, które warto sprawdzić od razu
- Najpierw ustal funkcję - opóźnione załączenie, opóźnione wyłączenie czy praca cykliczna rozwiążą zupełnie inne problemy.
- Dobierz napięcie zasilania do instalacji: 230 V AC, 24 V AC/DC albo wersję uniwersalną.
- Patrz na obciążalność styków, a nie tylko na zakres czasu, bo to ona decyduje, czy moduł poradzi sobie z odbiornikiem.
- W wielu rozdzielnicach najwygodniej montuje się takie urządzenie na szynie DIN 35 mm.
- Przy silnikach i grzałkach lepiej sterować stycznikiem niż bezpośrednio obciążeniem.
- Zakres czasowy warto dobrać możliwie blisko realnej potrzeby, żeby regulacja była precyzyjna i wygodna.
Jak działa przekaźnik czasowy i co go odróżnia od zwykłego przekaźnika
W uproszczeniu działa to tak: do modułu trafia zasilanie, sygnał sterujący uruchamia odmierzanie, a dopiero po upływie ustawionego czasu styk roboczy zmienia stan. W zwykłym przekaźniku reakcja jest natychmiastowa; tutaj czas jest częścią logiki działania, a nie dodatkiem.
W praktyce spotykam dwa podejścia. Część modeli zaczyna liczyć od chwili pojawienia się napięcia zasilania, a część dopiero po podaniu sygnału na wejście sterujące. Ta różnica wydaje się drobna, ale w instalacji robi duże znaczenie, bo decyduje o tym, kiedy dokładnie załączy się wentylator, lampa albo pompa.
Warto też pamiętać o stykach NO i NC. NO to styk normalnie otwarty, który zamyka się po zadziałaniu układu, a NC jest normalnie zamknięty i rozłącza się po zmianie stanu. Jeśli źle odczytasz ten detal, układ będzie działał odwrotnie niż planowałeś.
Kiedy rozumiesz już sam mechanizm, łatwiej dobrać właściwą funkcję do konkretnego zadania.
Jakie funkcje i warianty spotkasz najczęściej
Jak pokazuje dokumentacja Schneider Electric, zakresy czasowe potrafią być bardzo szerokie: od setnych części sekundy do setek godzin. To dobry powód, żeby nie kupować urządzenia wyłącznie „na oko”, bo sam zakres nie mówi jeszcze, czy model będzie wygodny w konkretnej instalacji.
| Funkcja | Co robi | Gdzie ma sens | Na co uważać |
|---|---|---|---|
| Opóźnione załączenie | Po podaniu sygnału czeka ustawiony czas i dopiero wtedy zamyka styk. | Wentylator po zapaleniu światła, sekwencyjny start urządzeń, proste układy opóźniające. | Zbyt krótki czas sprawi, że efekt będzie praktycznie niewidoczny. |
| Opóźnione wyłączenie | Po zaniku sygnału utrzymuje wyjście jeszcze przez zadany czas. | Wentylacja łazienkowa, oświetlenie korytarza, chłodzenie po pracy urządzenia. | Moduł musi poprawnie rozpoznać moment zaniku sterowania. |
| Praca cykliczna | Przełącza wyjście w pętli ON/OFF według ustawionych odcinków czasu. | Sygnalizacja, wentylacja okresowa, testy i proste automaty. | To nie jest dobry wybór do stałego zasilania ciężkiego odbiornika. |
| Impuls | Podaje krótki impuls niezależnie od długości sygnału sterującego. | Brama, dzwonek, sterowanie pomocnicze, automatyka warsztatowa. | Czas impulsu musi pasować do sterowanego urządzenia. |
| Watchdog | Kontroluje, czy sygnał pojawia się regularnie, a brak impulsu traktuje jako alarm. | Nadzór pracy maszyny, pompy, czujników lub procesu technologicznego. | To bardziej zaawansowany tryb, więc warto go kupować tylko wtedy, gdy naprawdę się przyda. |
W katalogach spotyka się też wersje jednofunkcyjne i wielofunkcyjne, a także modele montowane na szynie DIN 35 mm. Jednofunkcyjne są prostsze w obsłudze, wielofunkcyjne dają większą elastyczność, ale tylko wtedy, gdy faktycznie wykorzystasz dodatkowe tryby. W przeciwnym razie płacisz za możliwości, których nie potrzebujesz.
To prowadzi prosto do praktyki, czyli miejsc, w których taki moduł naprawdę robi robotę.
Gdzie taki moduł sprawdza się najlepiej
W materiałach F&F najczęściej przewijają się zastosowania w wentylacji, ogrzewaniu, oświetleniu i sygnalizacji. I to nie jest przypadek, bo właśnie tam proste sterowanie czasowe daje szybki efekt bez rozbudowanej automatyki.
- Wentylator łazienkowy - po zgaszeniu światła pracuje jeszcze 3-10 minut, żeby usunąć wilgoć i zapachy. W mniejszych łazienkach zwykle wystarcza kilka minut, w większych pomieszczeniach lepiej dać więcej czasu.
- Oświetlenie korytarza lub schodów - przycisk uruchamia światło, a timer gasi je po 30-90 sekundach albo po dłuższej chwili, jeśli przejście jest dłuższe. To prosty sposób na porządek i mniejsze zużycie energii.
- Pompa cyrkulacyjna lub obiegowa - praca cykliczna pozwala ograniczyć ciągłe działanie, gdy pełna praca nie jest potrzebna przez całą dobę.
- Opóźnienie rozruchu urządzeń - kilka odbiorników nie startuje jednocześnie, więc instalacja mniej się obciąża, a zasilanie pracuje spokojniej.
- Sygnalizacja i ostrzeganie - moduł może opóźnić alarm, krótkie załączenie lampy lub impuls dźwiękowy, jeśli trzeba odsiać przypadkowe zadziałania czujnika.
Najbardziej lubię te zastosowania, w których prosty zegar rozwiązuje konkretny problem bez dokładania elektroniki, aplikacji i kolejnych ustawień. Jeśli jednak w jednej rozdzielnicy chcesz obsłużyć kilka scenariuszy naraz, czas przejść do doboru parametrów.
Jak dobrać model do swojej instalacji
Najpierw patrzę na trzy rzeczy: napięcie, funkcję i obciążenie. Dopiero potem na cenę i wygląd obudowy, bo w instalacji liczy się zgodność parametrów, a nie marketing na froncie urządzenia.
| Kryterium | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Napięcie zasilania | 230 V AC, 24 V AC/DC albo wersja uniwersalna 12-264 V AC/DC. | Musi pasować do obwodu, z którego moduł ma być zasilany lub sterowany. |
| Zakres czasu | Od jakiego do jakiego czasu pracuje dany model. | Zakres powinien obejmować realną potrzebę bez ustawiania skrajnych wartości. |
| Obciążalność styków | Prąd ciągły, rodzaj obciążenia i ewentualny prąd rozruchowy. | Silnik, grzałka i zasilacz potrafią obciążyć styk znacznie mocniej niż zwykła lampka. |
| Liczba styków | 1P, 2P, NO, NC albo styk bezpotencjałowy. | Styk bezpotencjałowy oznacza, że moduł tylko przełącza obwód, bez podawania własnego napięcia. |
| Sposób montażu | Szyna DIN 35 mm, głębokość obudowy i miejsce w rozdzielnicy. | W małej szafce różnica kilku centymetrów bywa decydująca. |
| Zachowanie po zaniku zasilania | Reset czy podtrzymanie stanu. | Ma znaczenie tam, gdzie przerwy w zasilaniu zdarzają się częściej. |
Na kartach katalogowych można znaleźć naprawdę różne przykłady. Jedne serie pracują od 0,1 s do 7200 s, a inne sięgają od 0,01 s aż do 999 h. To pokazuje, że zakres dobiera się nie „im większy, tym lepszy”, tylko tak, by nastawa była sensowna dla zadania. Przy silnikach i pompach pamiętaj jeszcze o prądzie rozruchowym, czyli chwilowym skoku poboru przy starcie - on potrafi być wyraźnie wyższy niż prąd pracy.
Gdy parametry są ustawione poprawnie, zostaje jeszcze sam montaż i połączenia.
Jak podłączyć go bez błędów

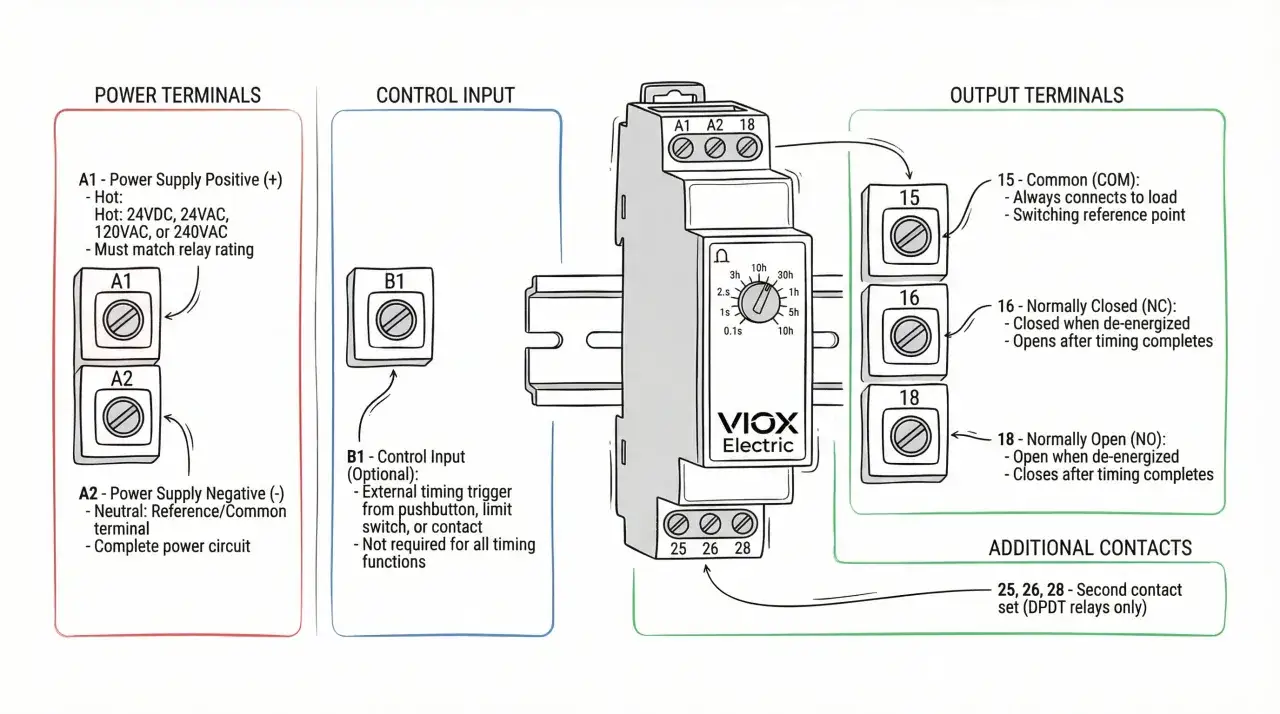

Najbezpieczniej zaczynać od odłączenia zasilania i sprawdzenia schematu konkretnego modelu, bo oznaczenia zacisków nie są identyczne u wszystkich producentów. W praktyce najpierw identyfikuję tor zasilania, potem wejście sterujące, a dopiero na końcu wyjście na odbiornik.
- Wyłącz zasilanie i upewnij się, że obwód jest martwy.
- Odczytaj oznaczenia zacisków na obudowie lub w instrukcji. W jednym modelu spotkasz A1 i A2, w innym dodatkowe zaciski sterujące.
- Podłącz zasilanie modułu zgodnie z jego napięciem znamionowym. Nie zakładaj, że każdy timer przyjmie to samo zasilanie.
- Poprowadź obciążenie przez właściwy styk NO lub NC, zależnie od tego, jaki efekt ma dać układ.
- Przy większym obciążeniu użyj stycznika, a nie samego wyjścia timera. To szczególnie ważne przy silnikach, grzałkach i sprężarkach.
- Zrób test na małym odbiorniku, zanim podłączysz docelowe urządzenie o większej mocy.
Jeśli producent daje pokrętło albo przyciski nastawcze, ustaw czas i od razu sprawdź go stoperem. Wiele osób zakłada, że skala na obudowie będzie „idealna”, a potem okazuje się, że przy danym zakresie i obciążeniu realny efekt jest trochę inny. Lepiej złapać to od razu niż po zamknięciu rozdzielnicy.
Na tym etapie najczęściej wychodzą też błędy, które potrafią zmylić nawet doświadczonych majsterkowiczów.
Najczęstsze błędy, które wychodzą dopiero po uruchomieniu
- Mylenie napięcia zasilania z obciążalnością styków. Sam fakt, że moduł działa na 230 V AC, nie oznacza jeszcze, że może bezpiecznie przełączać dowolny odbiornik.
- Zbyt mały zapas przy obciążeniu indukcyjnym. Silniki i cewki zachowują się inaczej niż żarówki, więc styk zużywa się szybciej, niż sugerowałaby sama moc znamionowa.
- Nieprawidłowe użycie NO i NC. To klasyczny błąd: układ działa odwrotnie, a winny nie jest czas, tylko zły styk roboczy.
- Ustawienie czasu bez testu praktycznego. Na papierze pięć sekund brzmi dobrze, ale w realnym układzie bywa za krótko albo za długo.
- Stosowanie jednego modułu do zbyt wielu zadań. Rozbudowana funkcjonalność kusi, ale czasem prosty jednofunkcyjny model jest po prostu lepszy i bardziej czytelny.
- Pomijanie zachowania po zaniku napięcia. Jeśli instalacja ma się zachować przewidywalnie po awarii zasilania, ten detal trzeba sprawdzić przed zakupem.
Unikałbym też traktowania timera jako zamiennika wszystkiego, co da się „jakoś odmierzyć”. Gdy dochodzi logika kilku warunków, pamięć stanów albo komunikacja z innymi urządzeniami, prosty moduł czasowy zaczyna być za mały.
Kiedy timer robi różnicę, a kiedy lepiej wybrać inne rozwiązanie
Jeśli zadanie jest proste, a logika ma sprowadzać się do jednego odliczania, taki moduł jest rozwiązaniem czystym, tanim w eksploatacji i łatwym do zrozumienia po latach. Gdy jednak instalacja ma reagować na kilka czujników, zapamiętywać scenariusze, komunikować się z innymi urządzeniami albo obsługiwać rozbudowaną automatykę, szybciej dojdziesz do przekaźnika programowalnego, sterownika PLC lub systemu smart home.
Właśnie dlatego patrzę na ten element nie jak na „magiczny zegar”, tylko jak na bardzo konkretny komponent do jednego zadania. Dobrze dobrany potrafi uprościć instalację bardziej niż niejedno rozbudowane rozwiązanie, a źle dobrany będzie tylko źródłem frustracji i zbędnych przeróbek.
