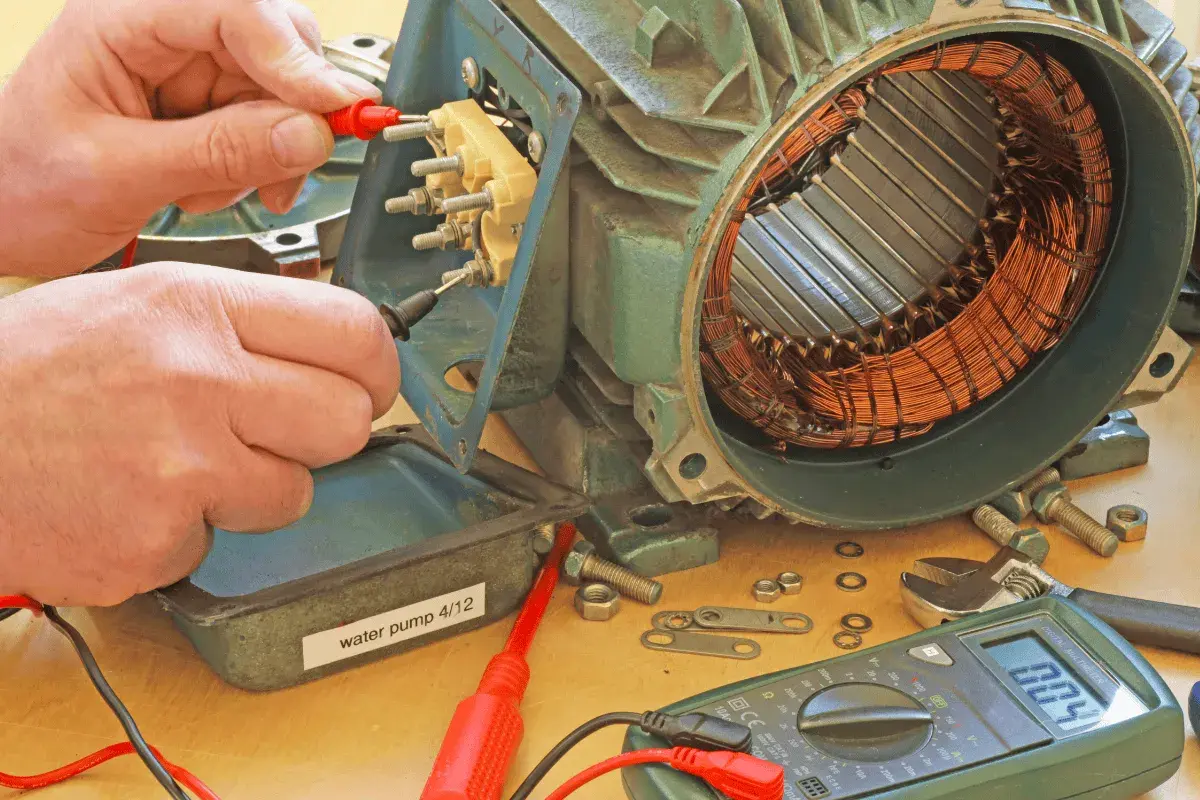

Silnik jednofazowy - jak działa i kiedy warto go wybrać

Silnik jednofazowy to rozwiązanie, które spotyka się tam, gdzie dostępne jest zwykłe zasilanie 230 V, a nie ma sensu prowadzić trzech faz. W praktyce najważniejsze są trzy rzeczy: jak taki napęd rusza, gdzie rzeczywiście ma sens i co trzeba dobrać obok niego, żeby nie grzał się, nie buczał i nie sprawiał kłopotów w warsztacie. Właśnie te kwestie porządkuję poniżej, bez teoretycznego zadęcia, za to z naciskiem na podłączenie, zabezpieczenie i typowe błędy.

Jak działa napęd z jednej fazy i skąd bierze się moment rozruchowy

W takim silniku prąd z jednej fazy tworzy pole magnetyczne, ale to pole jest pulsujące, a nie wirujące. Dla wirnika oznacza to jeden prosty problem: bez dodatkowej pomocy napęd zwykle tylko buczy albo drży, zamiast wystartować. Dlatego do układu dodaje się uzwojenie pomocnicze, a bardzo często także kondensator, który wprowadza przesunięcie fazowe i pozwala wytworzyć moment potrzebny do ruszenia z miejsca.

Z mojego doświadczenia właśnie ten etap bywa źle rozumiany. Wiele osób patrzy na tabliczkę znamionową, widzi 230 V i zakłada, że sprawa jest prosta. Tymczasem w środku liczy się nie tylko zasilanie, ale też to, jak zbudowano rozruch. Dwa podobne z wyglądu silniki mogą zachowywać się zupełnie inaczej, jeśli jeden ma tylko kondensator pracy, a drugi dodatkowo korzysta z kondensatora rozruchowego albo wyłącznika odśrodkowego.

Rola uzwojenia pomocniczego

Uzwojenie pomocnicze działa jak drugi kanał, dzięki któremu prąd w jednej części stojana jest przesunięty względem drugiej. To przesunięcie nie jest detalem, tylko sednem całej konstrukcji. Bez niego pole magnetyczne nie „kręci się” w taki sposób, jakiego potrzebuje wirnik, żeby zacząć obrót. W praktyce właśnie ten element decyduje o tym, czy napęd ruszy płynnie, czy będzie miał kłopot z cięższym startem.

Przeczytaj również: Próbnik napięcia - jak używać go bezpiecznie i bez błędów

Co robi kondensator po starcie

Kondensator nie jest tam dla ozdoby. W wielu konstrukcjach pomaga osiągnąć odpowiedni moment na rozruchu, a potem zostaje w obwodzie przez cały czas pracy albo tylko przez chwilę. Kondensator pracy jest przystosowany do pracy ciągłej, natomiast kondensator rozruchowy ma za zadanie dać mocniejszy impuls na początku. To właśnie dlatego napęd z jednym kondensatorem zachowuje się inaczej niż wersja z dwoma elementami. Po starcie liczy się już nie sam impuls, lecz stabilna praca i temperatura uzwojeń.

Jeśli ten układ jest dobrze zaprojektowany, silnik wchodzi na obroty bez szarpnięcia i bez nadmiernego hałasu. Jeśli coś jest źle dobrane, pierwsze objawy pojawiają się od razu: buczenie, słaby start albo wyraźne grzanie się obudowy. To prowadzi prosto do pytania, jakie odmiany spotyka się najczęściej i czym one się od siebie różnią.

Jakie odmiany spotkasz najczęściej

W praktyce warsztatowej nie ma jednego uniwersalnego rozwiązania. Dobór zależy od tego, czy napęd ma tylko wprawiać w ruch wentylator, czy ma ruszać pod obciążeniem kompresor, pompę albo inną maszynę o większym oporze startowym. Najczęściej spotykam cztery warianty, które warto odróżniać od siebie już na etapie zakupu.

Jeżeli mam być praktyczny, to w warsztacie najczęściej przydają się dwa pierwsze warianty. Reszta jest ważna, ale zwykle w bardziej wyspecjalizowanych zastosowaniach. Różnice konstrukcyjne mają sens dopiero wtedy, gdy zestawi się je z realnym obciążeniem i dostępem do zasilania, więc przechodzę teraz do porównania z rozwiązaniem trójfazowym.

Gdzie sprawdza się najlepiej, a kiedy lepiej wybrać inne rozwiązanie

Ten typ napędu lubi lekkie i średnie obciążenie, umiarkowanie trudny start oraz pracę tam, gdzie liczy się prosty dostęp do gniazda 230 V. Dlatego dobrze odnajduje się w wentylatorach, małych pompach, urządzeniach garażowych, prostych maszynach stolarskich i wielu sprzętach pomocniczych. Gdy jednak w grę wchodzi częsty start pod dużym obciążeniem, długotrwała praca pod pełnym momentem albo maszyna o wyraźnie ciężkim rozruchu, zaczynają się kompromisy.

Jeśli mam do dyspozycji trzy fazy i maszyna ma ciężko startować, zwykle nie komplikuję sprawy i wybieram rozwiązanie trójfazowe. Natomiast przy prostszych zastosowaniach jednofazowy napęd nadal ma pełen sens, bo pozwala uruchomić sprzęt bez przebudowy instalacji. Skoro wiadomo już, kiedy taki wybór jest rozsądny, czas przejść do praktyki: co trzeba sprawdzić na tabliczce i jak dobrać osprzęt.

Jak dobrać moc, kondensator i parametry do maszyny

Przy doborze nie zaczynam od samej mocy w watach. Najpierw patrzę na napięcie i częstotliwość, potem na prąd znamionowy, tryb pracy i informacje o kondensatorze. To drobiazgi tylko z pozoru. W praktyce właśnie one mówią, czy napęd nada się do pracy ciągłej, czy tylko do krótszych cykli, oraz czy poradzi sobie z obciążeniem od razu po starcie.

• Napięcie i częstotliwość powinny pasować do sieci 230 V / 50 Hz, bo od tego zaczyna się cała reszta.
• Prąd znamionowy mówi więcej o wymaganiach instalacji niż sama moc z tabliczki.
• Pojemność kondensatora zwykle podaje producent w mikrofaradach i to ten parametr trzymam najściślej.
• Napięcie kondensatora musi być odpowiednio wysokie dla pracy AC; w praktyce dla kondensatorów pracy często spotyka się wartości 400/450 V AC.
• Tryb pracy typu S1 lub S3 pokazuje, czy maszyna jest przewidziana do pracy ciągłej, czy przerywanej.
• Stopień ochrony IP ma znaczenie, jeśli silnik ma pracować w pyle, wilgoci albo w pobliżu otwartych odpadów technologicznych.

Jeżeli producent nie podaje pojemności albo dokumentacja jest niepełna, nie dobieram jej „na ucho”. Pojemność zbyt mała skutkuje słabym startem i grzaniem, a zbyt duża potrafi podnieść hałas, prąd i temperaturę uzwojeń. W realnym warsztacie lepiej trzymać się schematu producenta albo sprawdzonego zamiennika o tym samym typie pracy niż eksperymentować z przypadkową wartością.

W praktyce najczęściej celuję w taki zestaw cech: obudowa dostosowana do środowiska pracy, kondensator dobrany zgodnie z tabliczką, a przy cięższym rozruchu model z dodatkowym elementem rozruchowym zamiast prób „ratowania” sytuacji samą pojemnością. To prowadzi naturalnie do montażu, bo nawet dobrze dobrany sprzęt można zepsuć złym podłączeniem.

Jak podłączyć i zabezpieczyć, żeby nie spalić uzwojeń

Przy podłączaniu zawsze zaczynam od odłączenia zasilania i rozładowania kondensatora. To nie jest formalność, tylko podstawowa ostrożność. Potem sprawdzam schemat producenta, bo oznaczenia zacisków mają większe znaczenie niż kolory przewodów. Jeśli na kostce są oznaczenia U1, U2, Z1 i Z2, traktuję je jako punkt odniesienia, a nie zgaduję po układzie kabli z poprzedniego montażu.

1. Odłączam zasilanie i upewniam się, że kondensator nie jest naładowany.
2. Sprawdzam tabliczkę znamionową oraz schemat przyłączenia konkretnego modelu.
3. Podłączam przewód ochronny PE do korpusu bez żadnych skrótów i prowizorek.
4. Dobieram zabezpieczenie do prądu znamionowego, a nie do „tego, co akurat mam w rozdzielnicy”.
5. Po uruchomieniu kontroluję kierunek obrotów, pobór prądu i temperaturę obudowy.

Najczęstszy błąd, jaki widzę, to próba rozwiązania problemu za pomocą większego bezpiecznika albo większego kondensatora. To może chwilowo zamaskować objawy, ale nie usuwa przyczyny. Jeśli napęd dostaje za duże obciążenie albo instalacja ma zbyt duży spadek napięcia, trzeba naprawić źródło problemu, a nie podkręcać parametry na ślepo.

W warsztacie zwracam też uwagę na chłodzenie. Silnik zamknięty w ciasnej zabudowie, przyklejony do ściany albo zasłonięty pyłem będzie się grzał nawet wtedy, gdy elektrycznie wszystko jest poprawne. Jeśli ma pracować w trudniejszym środowisku, dławik kablowy, obudowa przyłączeniowa i stopień ochrony IP są równie ważne jak sam schemat połączeń. Gdy instalacja jest zrobiona poprawnie, a napęd nadal zachowuje się źle, szukam usterki w samym urządzeniu.

Najczęstsze objawy usterek i co one zwykle oznaczają

W diagnostyce nie zaczynam od rozbierania wszystkiego na części pierwsze. Najpierw patrzę na objawy, bo one często prowadzą do przyczyny szybciej niż pomiar „na ślepo”. W tego typu napędach pewne symptomy powtarzają się wyjątkowo często.

1. Buczy, ale nie startuje - najczęściej winny jest kondensator, zablokowany wał, uszkodzone uzwojenie pomocnicze albo zbyt ciężki rozruch mechaniczny.
2. Ruszanie wymaga popchnięcia - to typowy sygnał, że rozruch jest zbyt słaby, kondensator stracił parametry albo wyłącznik odśrodkowy nie działa tak, jak powinien.
3. Szybko się nagrzewa - możliwe jest przeciążenie, zbyt mała pojemność, słabe chłodzenie, zużyte łożyska albo nieprawidłowy cykl pracy.
4. Wybija zabezpieczenie - szukam zwarcia, zatarcia mechanicznego, zbyt dużego prądu rozruchowego albo spadku napięcia w instalacji.
5. Obroty są słabsze niż dawniej - często chodzi o obciążenie, kondensator, zasilanie przez długi przedłużacz lub stopniowo pogarszający się stan łożysk.

Ja zwykle zaczynam od najtańszych i najprostszych rzeczy: kondensator, stan mechaniczny wału, łożyska, jakość zasilania. Dopiero później zaglądam głębiej w uzwojenia, bo to już często oznacza droższą naprawę. Jeśli problem znika po wymianie kondensatora i oczyszczeniu mechaniki, naprawa jest sensowna. Jeśli jednak izolacja jest przypalona, a silnik wielokrotnie się przegrzał, zwykle bardziej opłaca się wymiana niż ratowanie urządzenia na siłę.

Im szybciej rozpoznasz, co naprawdę szwankuje, tym mniejsze ryzyko, że uszkodzisz coś więcej niż tylko sam napęd. I właśnie dlatego przed zamknięciem tematu sprawdzam jeszcze kilka detali eksploatacyjnych, które w praktyce robią dużą różnicę.

Co jeszcze sprawdzić, zanim uznasz temat za zamknięty

Przed ostatecznym montażem patrzę jeszcze na trzy rzeczy: czy cykl pracy pasuje do obciążenia, czy obudowa i chłodzenie odpowiadają środowisku oraz czy instalacja wytrzyma rozruch bez niepotrzebnych spadków napięcia. To drobne elementy, ale to właśnie one decydują o tym, czy napęd będzie pracował latami, czy zacznie sprawiać kłopoty po pierwszym sezonie.

• Jeśli masz częste starty i zatrzymania, wybieram konstrukcję bardziej odporną na rozruch, a nie tylko tańszą.
• Jeśli masz pył, wilgoć albo ograniczony przepływ powietrza, nie oszczędzam na ochronie obudowy.
• Jeśli urządzenie ma ruszać pod obciążeniem, sprawdzam nie tylko silnik, ale też przekładnię, pompę, pasy i łożyskowanie całego układu.
• Jeśli kabel zasilający jest długi, liczę się ze spadkiem napięcia i nie zakładam, że „jakoś to będzie”.

Dobrze dobrany napęd zasilany jedną fazą nie musi być kompromisem z definicji. W lekkich i średnich zastosowaniach działa bardzo sensownie, ale pod jednym warunkiem: kondensator, zabezpieczenie, chłodzenie i mechanika muszą tworzyć jeden spójny układ. To właśnie tam najczęściej decyduje się, czy maszyna będzie po prostu pracować, czy będzie przez cały czas przypominać o sobie buczeniem, grzaniem i niepewnym startem.
