W instalacji z pionami łatwo o sytuację, w której jedna gałąź grzeje za mocno, a inna dostaje zbyt mały przepływ. Zawór podpionowy porządkuje ten układ: pomaga zrównoważyć hydraulikę, ograniczyć hałas i utrzymać bardziej przewidywalne temperatury na kolejnych kondygnacjach. Poniżej wyjaśniam, jak działa, jakie ma odmiany, kiedy naprawdę ma sens i na co patrzeć przy doborze.
Najkrócej: ten element porządkuje przepływ w pionach i stabilizuje pracę instalacji
- To armatura montowana na pionie, której zadaniem jest równoważenie przepływu w instalacji grzewczej lub cyrkulacyjnej.
- Najczęściej poprawia rozdział ciepła, zmniejsza różnice temperatur między kondygnacjami i ogranicza szumy w zaworach.
- W praktyce spotyka się wersje ręczne, automatyczne oraz rozwiązania termiczne do ciepłej wody użytkowej.
- Dobór opiera się na przepływie projektowym, średnicy DN, zakresie ciśnienia różnicowego i dostępie do pomiaru.
- Najwięcej problemów wynika nie z samego produktu, tylko z błędnego montażu, złej nastawy albo braku kontroli po uruchomieniu.
Co robi armatura na pionie i dlaczego bez niej instalacja traci równowagę
Najprościej mówiąc, taki zawór ma sprawić, żeby każdy pion dostał tyle medium, ile przewidział projekt, a nie tyle, ile „uda się” wyciągnąć z pompy. W praktyce najbliższe źródłu ciepła odcinki często zabierają zbyt dużo przepływu, a dalsze gałęzie zostają niedogrzane. Efekt jest prosty: jedne mieszkania są za ciepłe, inne za chłodne, a użytkownik zaczyna winą obarczać grzejniki, choć problem leży wyżej, w hydraulice całego układu.
Równoważenie pionów ma jeszcze jedną zaletę, o której rzadko mówi się na początku: pomaga uspokoić instalację. Gdy różnice ciśnień są zbyt duże, pojawiają się szumy w zaworach, trudniej ustawić stabilną pracę, a pompa często pracuje ciężej, niż powinna. W dobrze zbalansowanym systemie nie chodzi o „zduszenie” przepływu, tylko o jego uporządkowanie. To niewielka różnica w nazewnictwie, ale ogromna różnica w działaniu.
Właśnie dlatego patrzę na tę armaturę nie jak na drobny dodatek, ale jak na element, który decyduje o tym, czy instalacja będzie przewidywalna. Dalej warto zobaczyć, jak to rozwiązanie pracuje w praktyce na samym pionie.
Jak działa w instalacji z pionami
W instalacji wodnej lub grzewczej taki element zwykle montuje się na pionie albo na jego odcinku zasilającym lub powrotnym. Wersja ręczna działa przez dławienie przepływu i ustawienie konkretnej nastawy. Wersja automatyczna robi coś więcej: utrzymuje zadaną różnicę ciśnień, dzięki czemu pion nie „rozjeżdża się” przy zmianach obciążenia, pracy termostatów czy korekcie wydajności pompy.
Jeśli w opisie pojawia się rurka impulsowa, chodzi o cienki przewód, który przekazuje sygnał ciśnienia między elementami układu. To dzięki niemu regulator wie, jak zmieniają się warunki po stronie pionu. W praktyce montaż automatyczny najczęściej wygląda tak, że regulator trafia na powrót, a element współpracujący na zasilanie. Taki układ pozwala utrzymać stabilniejsze parametry pracy bez ciągłego ręcznego korygowania nastaw.
W kartach katalogowych spotyka się dziś bardzo różne zakresy pracy: DN 15-100, PN 16, temperatury od -10 do +120°C oraz zakresy nastawy różnicy ciśnień rzędu 5-25, 20-60, 35-75 czy 60-100 kPa. To ważne, bo pokazuje jedną rzecz: nie ma jednego „uniwersalnego” modelu na wszystko. Dobór zawsze trzeba odnieść do konkretnego pionu i realnych warunków pracy.
Gdy już wiadomo, jak to działa, naturalne pytanie brzmi: który wariant wybrać. I tu różnice są naprawdę istotne.

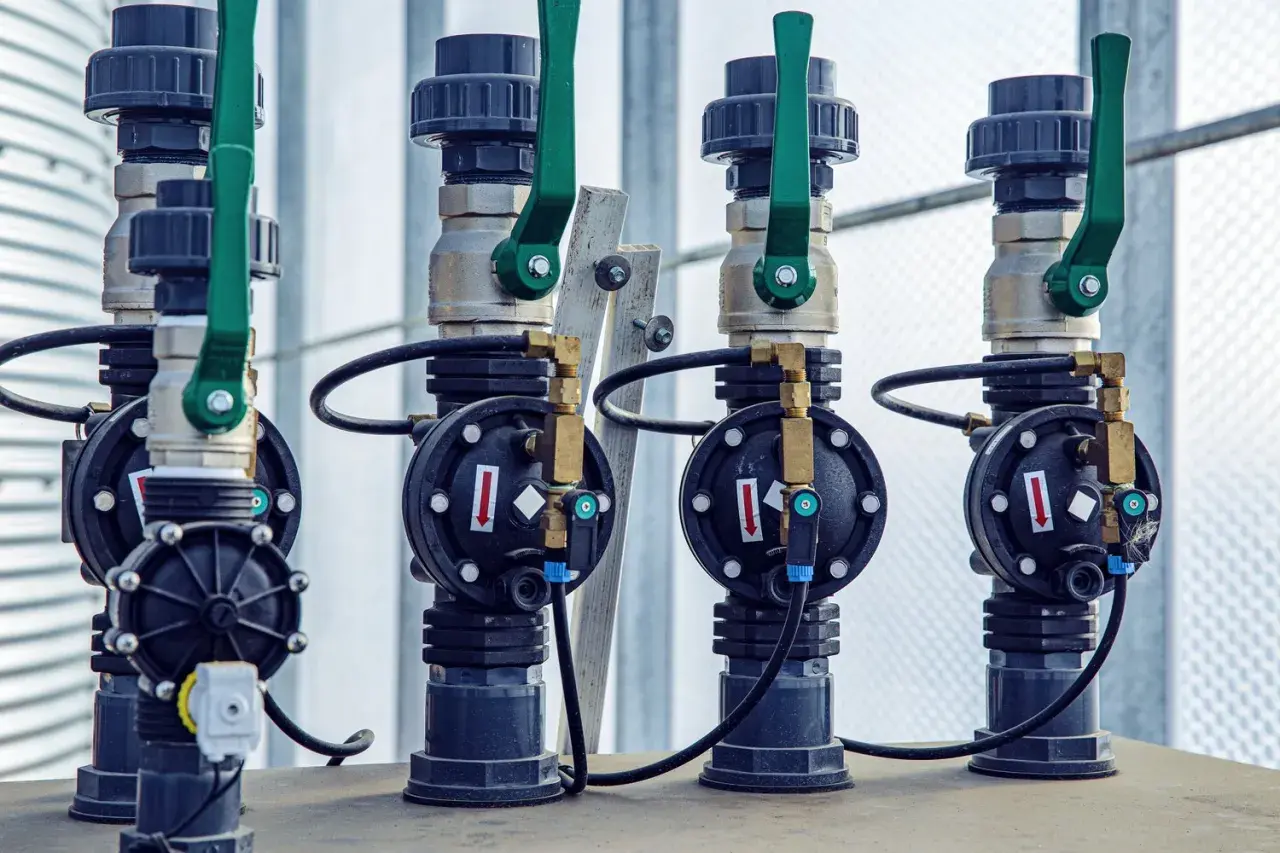

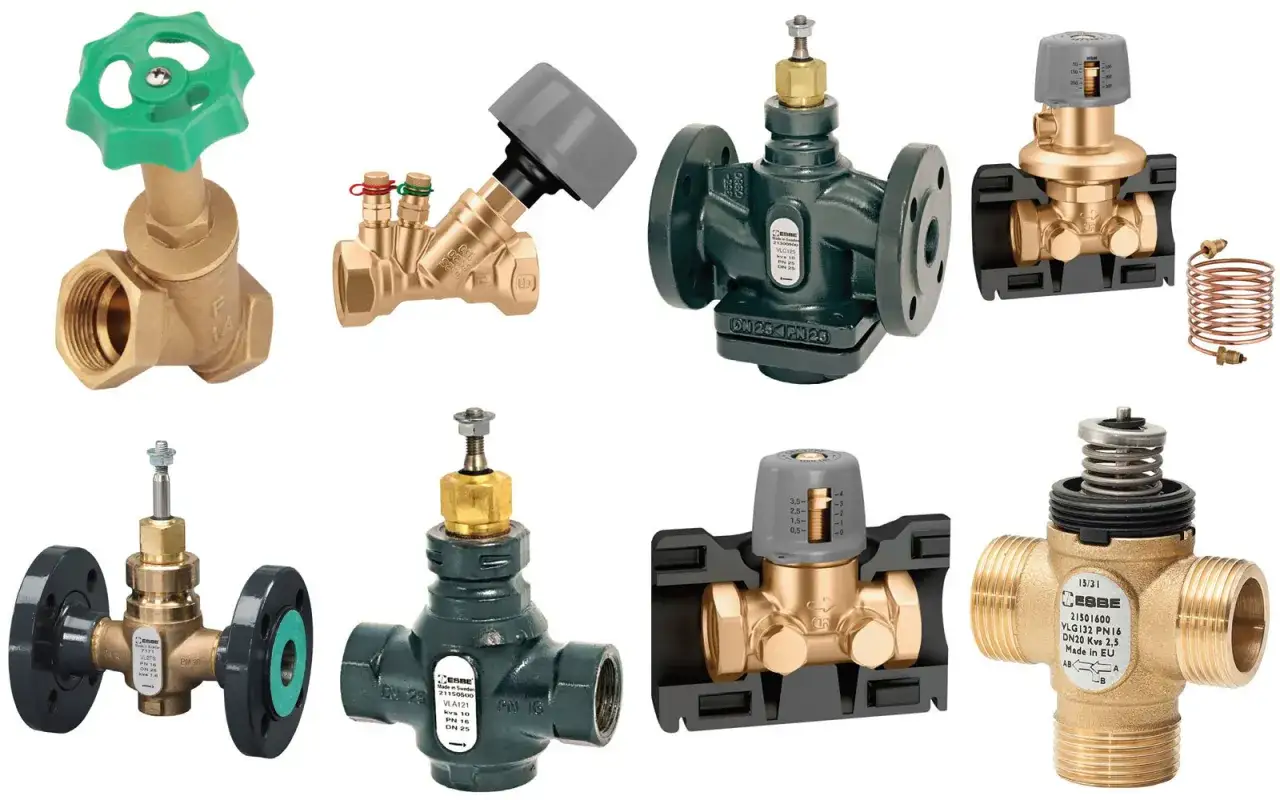

Jakie są najczęstsze warianty i czym się różnią
W praktyce spotyka się trzy rozwiązania, które najczęściej trafiają na piony w instalacjach grzewczych i cyrkulacyjnych. Każde robi coś trochę innego, więc wybór zależy od tego, czy potrzebujesz prostego dławienia przepływu, automatycznej stabilizacji, czy kontroli temperatury w cyrkulacji c.w.u.
| Wariant | Jak działa | Kiedy ma sens | Ograniczenia |
|---|---|---|---|
| Ręczny zawór równoważący | Ustawia się go na konkretny przepływ przez nastawę wstępną i kontrolę pomiarową. | Gdy instalacja jest względnie stabilna, a raz poprawnie ustawiony pion nie wymaga częstych korekt. | Wymaga pomiaru, cierpliwości i dobrego uruchomienia. Przy zmianach w układzie może wymagać ponownej regulacji. |
| Automatyczny regulator różnicy ciśnień | Utrzymuje stałą różnicę ciśnień w obiegu, reagując na zmiany przepływu. | W systemach z większą zmiennością pracy, na przykład przy zaworach termostatycznych albo pompach o zmiennej wydajności. | Jest droższy i bardziej zależny od poprawnego montażu oraz właściwego zakresu nastawy. |
| Termostatyczny zawór cyrkulacyjny | Reguluje temperaturę w pętli cyrkulacji, często w zakresie 35-60°C. | W ciepłej wodzie użytkowej, gdy celem jest stabilna cyrkulacja, krótszy czas oczekiwania na ciepłą wodę i lepsza kontrola temperatury. | To nie jest zamiennik każdego zaworu na pionie. Działa dobrze w c.w.u., ale nie rozwiązuje wszystkich problemów hydrauliki grzewczej. |
Ja najczęściej patrzę na to tak: jeśli układ ma spokojną charakterystykę i nie będzie już mocno zmieniany, sens ma prostsza regulacja ręczna. Jeśli natomiast instalacja żyje, bo pracują termostaty, siłowniki, pompa modulacyjna albo budynek ma dużo zmiennych obciążeń, automatyka szybko pokazuje przewagę. W cyrkulacji c.w.u. dochodzi jeszcze temat komfortu i higieny, więc wybór bywa bardziej wymagający niż w samej instalacji grzewczej.
To prowadzi do najważniejszej praktycznej kwestii: kiedy taki element naprawdę daje korzyść, a kiedy bywa montowany „na wszelki wypadek”.
Kiedy zawór podpionowy ma sens w praktyce
Najbardziej użyteczny jest wtedy, gdy instalacja ma wyraźnie nierówną dystrybucję przepływu. Jeśli parter przegrzewa się, a wyższe kondygnacje dogrzewają się z opóźnieniem, to zwykle nie jest problem jednego grzejnika. To sygnał, że piony nie są hydraulicznie zrównoważone. W takiej sytuacji sam podbój temperatury na źródle rzadko daje dobry efekt, bo tylko pogarsza rozjazd między gałęziami.
Najczęstsze scenariusze, w których montaż ma sens:
- modernizacja starej instalacji z pionami, w której część mieszkań grzeje za mocno, a część za słabo,
- budynek z wieloma pionami i długimi odcinkami, gdzie różnice ciśnień są duże,
- układ z zaworami termostatycznymi, który pracuje zmiennie w ciągu doby,
- cyrkulacja ciepłej wody użytkowej, w której zależy nam na stabilnej temperaturze i krótszym czasie oczekiwania,
- instalacja po wymianie pompy na mocniejszą lub bardziej wydajną, gdy wcześniej nie było problemów, a po modernizacji pojawiły się szumy i przegrzewanie najbliższych gałęzi.
Jest też druga strona medalu. W małej, prostej instalacji o małej zmienności nie zawsze trzeba komplikować układ automatycznym rozwiązaniem. Czasem wystarczy dobrze dobrany i pomierzony zawór ręczny. Właśnie dlatego przy doborze nie patrzę tylko na cenę, ale na to, jak bardzo instalacja będzie się zmieniać po oddaniu do użytku. A skoro to wiemy, przejdźmy do tego, jak dobrać sprzęt bez zgadywania.
Jak dobrać i ustawić element na pionie bez zgadywania
Dobór zaczynam od przepływu projektowego, a nie od średnicy rury. To ważne rozróżnienie, bo dwa piony o podobnym DN mogą mieć zupełnie inne wymagania hydrauliczne. Potrzebne są też: zakres ciśnienia różnicowego, typ przyłącza, możliwość pomiaru oraz dostęp do zaworu po montażu. Jeśli coś z tego jest pominięte, później zwykle zaczynają się kompromisy, a kompromisy w hydraulice rzadko są bezbolesne.
- Sprawdzam wymagany przepływ dla konkretnego pionu i porównuję go z danymi urządzenia.
- Dobieram średnicę DN oraz rodzaj przyłącza tak, żeby montaż nie wymuszał redukcji „na siłę”.
- Wybieram odpowiedni zakres ciśnienia różnicowego. Nie biorę największego „na zapas”, bo to często utrudnia precyzyjną pracę.
- Sprawdzam, czy zawór ma króćce pomiarowe, blokadę nastawy i funkcję odcięcia, jeśli są potrzebne w danym układzie.
- Po montażu wykonuję nastawę na podstawie pomiaru, a nie na wyczucie.
- Po uruchomieniu wracam do instalacji po kilku dniach pracy i weryfikuję, czy parametry się zgadzają.
W praktyce bardzo dobrze widać różnicę między „dobranym” a „dopasowanym przypadkowo” elementem. Jeśli zawór ma np. zakres 5-25 kPa, a instalacja potrzebuje stabilizacji przy wyższych wartościach, układ będzie pracował nerwowo albo po prostu poza swoim optymalnym punktem. Z drugiej strony, zbyt szeroki zakres też nie pomaga, bo trudniej ustawić dokładną pracę małego pionu.
W cyrkulacji ciepłej wody patrzę jeszcze na temperaturę pracy i na to, czy układ faktycznie ma utrzymać komfort oraz ograniczyć straty. Tu liczy się nie tylko sam zawór, ale też izolacja rur, długość obiegu i praca pompy cyrkulacyjnej. Bez tego nawet dobry dobór nie zrobi pełnej roboty.
Najczęstsze błędy przy regulacji pionów
Największy problem widzę zwykle nie w jakości samej armatury, ale w błędach montażowych i uruchomieniowych. Instalacja może mieć porządny zawór, a i tak działać źle, jeśli ktoś pominie pomiar, źle podłączy rurkę impulsową albo zasłoni element tak, że później nie ma do niego dostępu. To są drobiazgi tylko z pozoru. W praktyce właśnie one decydują, czy układ będzie stabilny.
| Błąd | Skutek | Jak tego unikam |
|---|---|---|
| Montowanie bez dostępu serwisowego | Nie da się skorygować nastawy ani wykonać pomiaru po uruchomieniu. | Zostawiam przestrzeń na pokrętło, króćce pomiarowe i ewentualny demontaż izolacji. |
| Brak lub złe podłączenie rurki impulsowej | Automatyczny regulator nie widzi prawidłowo różnicy ciśnień i pracuje niestabilnie. | Sprawdzam schemat połączeń przed napełnieniem instalacji. |
| Nastawa „na oko” | Jedne piony są przegrzane, inne niedogrzane. | Ustawiam przepływ po pomiarze, a nie po samej ocenie temperatury obudowy. |
| Próba naprawy hydrauliki samą pompą | Hałas rośnie, a rozdział przepływu nadal jest nierówny. | Najpierw równoważę układ, dopiero potem oceniam wydajność pompy. |
| Pominięcie zabrudzonych filtrów i zapowietrzenia | Objawy wyglądają jak zła nastawa, choć przyczyna leży gdzie indziej. | Najpierw czyszczę i odpowietrzam układ, potem reguluję piony. |
Właśnie tutaj najłatwiej popełnić kosztowny błąd: uznać, że sama wymiana zaworu rozwiąże cały problem. Tymczasem bez pomiaru i kontroli po starcie można tylko zmienić objawy, a nie przyczynę. Dobre równoważenie jest bardziej procesem niż jednorazową operacją.
Z tego powodu na końcu zostawiam sobie krótką listę kontrolną, która pomaga domknąć temat bez przypadkowych założeń.
Co sprawdzić przed odbiorem instalacji z regulacją pionów
Jeśli instalacja ma działać spokojnie przez lata, przed odbiorem sprawdzam trzy rzeczy: czy każdy pion ma dostęp do nastawy, czy zapisano wartości projektowe oraz czy po rozruchu zweryfikowano temperatury i hałas w skrajnych punktach. Bez tego nawet dobrze zaprojektowany układ może wymagać niepotrzebnych poprawek już po kilku tygodniach pracy.
- Czy zawory są dostępne do regulacji po założeniu izolacji i zabudowie.
- Czy na obiekcie jest dokumentacja nastaw, a nie tylko sam model armatury.
- Czy po uruchomieniu sprawdzono rzeczywiste przepływy albo przynajmniej zachowanie temperatur na końcach pionów.
- Czy układ został odpowietrzony i oczyszczony z zanieczyszczeń przed finalną regulacją.
- Czy cyrkulacja c.w.u. utrzymuje stabilny efekt użytkowy, a nie tylko poprawne wskazanie na papierze.
Dobry zawór na pionie nie zastąpi projektu ani pomiaru, ale bardzo pomaga utrzymać instalację w ryzach. Jeśli połączysz właściwy typ armatury z sensowną nastawą i kontrolą po uruchomieniu, dostajesz układ, który grzeje równiej, ciszej i przewidywalniej. I właśnie o to chodzi w praktycznej hydraulice: nie o efekt „na chwilę”, tylko o stabilną pracę, którą da się utrzymać bez ciągłych poprawek.
