Złącze kontrolne odgromowe - jak działa i gdzie je montować?

To mały element, ale od niego zależy, czy instalację odgromową da się sensownie skontrolować, zmierzyć i serwisować bez rozbierania połowy elewacji. To właśnie złącze kontrolne odgromowe umożliwia rozłączenie obwodu na czas pomiaru, sprawdzenie ciągłości połączeń i ocenę stanu uziemienia. Poniżej pokazuję, jak działa w praktyce, gdzie je montuję, jak je dobrać i na jakie błędy uważać, żeby cała ochrona nie okazała się tylko „papierowa”.

Co daje ten element i dlaczego nie warto go pomijać

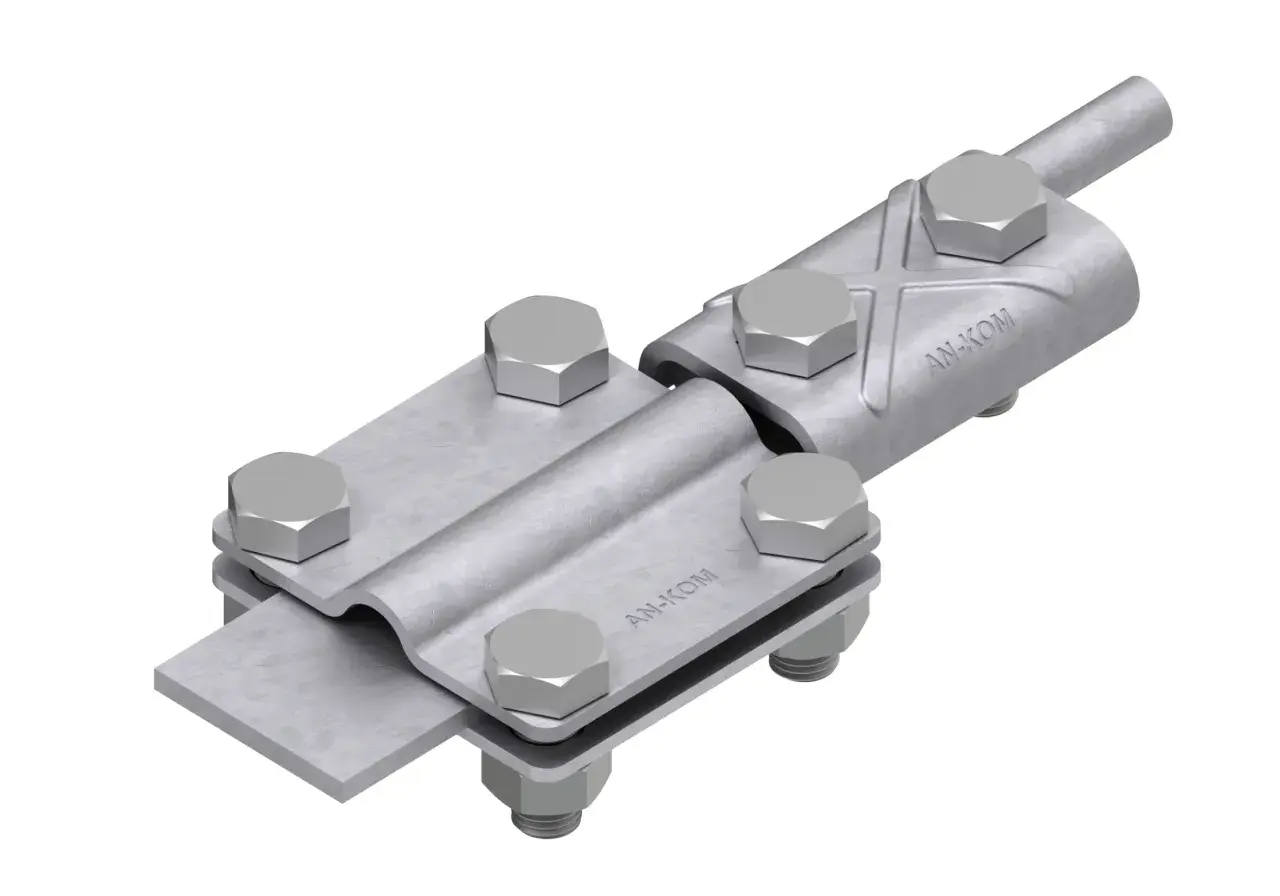

Z mojego punktu widzenia to jeden z tych detali, które „nie robią wrażenia” po montażu, ale później ratują czas i pieniądze. Złącze kontrolne jest rozłącznym punktem między przewodem odprowadzającym a uziomem: na co dzień pozostaje zamknięte, a podczas pomiaru można je otworzyć i ocenić stan całej ścieżki od dachu do ziemi. Dzięki temu sprawdza się nie tylko sam uziom, ale też ciągłość połączeń, jakość styku i stan osprzętu po kilku sezonach pracy.

W instalacjach odgromowych liczy się nie tylko to, czy element „jest”, ale czy można go później legalnie i wygodnie skontrolować. W praktyce to właśnie punkt kontrolny decyduje, czy pomiar trwa kilkanaście minut, czy zaczyna się od rozbierania osłon, ocieplenia albo kostki brukowej. Przy projektowaniu i odbiorze opieram się na aktualnych wymaganiach normowych dla ochrony odgromowej oraz elementów połączeniowych, bo to one porządkują temat bardziej niż sam katalog producenta.

Warto też rozróżnić pojęcia. „Złącze kontrolne” i „złącze probiercze” są w branżowej praktyce używane zamiennie, ale sens pozostaje ten sam: chodzi o rozłączny punkt diagnostyczny, a nie o zwykły zacisk. To prowadzi prosto do pytania, gdzie taki element powinien się znaleźć, żeby faktycznie spełniał swoją rolę.

Gdzie montuję je, żeby później nie walczyć z pomiarem

Najważniejsza zasada jest prosta: punkt kontrolny ma być dostępny, a nie ukryty. Jeśli trzeba będzie kuć elewację albo zdejmować warstwy wykończenia, to ktoś wcześniej oszczędził pięć minut przy montażu, a potem straci kilka godzin przy przeglądzie. Dlatego zwykle szukam miejsca na elewacji, przy przewodzie odprowadzającym albo w studzience kontrolnej, tak aby połączenie było chronione przed uszkodzeniami, ale nadal można było do niego dojść bez specjalnych zabiegów.

W praktyce często spotyka się montaż w strefie od około 0,3 m do 1,8 m nad gruntem, ale nie traktuję tego jak sztywnej recepty. Ostateczna lokalizacja zależy od projektu, rodzaju elewacji, poziomu terenu, wykończenia wokół budynku i tego, czy późniejszy dostęp będzie prosty. W domu z ociepleniem i tynkiem liczy się też to, żeby punkt nie wylądował za rynną, pod tarasem albo tam, gdzie zimą stoi woda i sól.

• Przy ścianie wybieram miejsce, do którego da się dojść bez demontażu okładzin.
• W gruncie stosuję studzienkę albo puszkę kontrolną, jeśli uziom ma być sprawdzany okresowo.
• Unikam stref narażonych na zachlapanie, oblodzenie i stałe uszkodzenia mechaniczne.
• Nie chowam punktu za dociepleniem, bo dostęp po kilku latach staje się problemem.
• Przy budynkach modernizowanych zwracam uwagę, czy nowa elewacja nie zasłoniła wcześniej przygotowanego miejsca.

Jeżeli miejsce jest dobrze dobrane, połowa problemów znika jeszcze przed pierwszym pomiarem. Druga połowa zależy już od samego montażu i od tego, czy osprzęt został dobrany do realnych warunków pracy.

Jak wygląda poprawny montaż w praktyce

Nie traktuję montażu jako prostego skręcenia dwóch metalowych części. To połączenie ma być rozłączne, ale jednocześnie musi wytrzymać warunki atmosferyczne, korozję i długą eksploatację. Najpierw sprawdzam więc przekrój przewodu, rodzaj bednarki oraz materiał całego układu, a dopiero potem dobieram konkretny model złącza.

1. Sprawdzam, czy przewód odprowadzający i uziom mają zgodne wymiary z zakresem zacisku.
2. Usuwam z powierzchni styku brud, luźny nalot i ślady korozji, żeby połączenie nie pracowało na „warstwie pośredniej”.
3. Składam złącze zgodnie z układem producenta i dokręcam śruby z wyczuciem, bez szarpania i bez zostawiania luzu.
4. Dbam o zabezpieczenie antykorozyjne tam, gdzie materiał i środowisko tego wymagają.
5. Zostawiam dostęp serwisowy i oznaczam miejsce, żeby po latach było jasne, co dokładnie się tu rozłącza.
6. Po montażu wykonuję pomiar ciągłości i, jeśli to przewidziane, pomiar rezystancji uziemienia.

Najbardziej nie lubię połączeń „na styk” zrobionych z przypadkowych elementów. W ochronie odgromowej prowizorka szybko wychodzi przy pierwszym rozłączeniu, a jeszcze szybciej przy wilgoci albo pracy gruntu. Dlatego przy montażu zwracam uwagę także na kompatybilność materiałów, bo mieszanie miedzi, stali ocynkowanej i środowiska wilgotnego bez przemyślenia kończy się korozją galwaniczną. Z dobrze zrobionego montażu wynika już prosty wybór właściwego modelu, więc przechodzę do doboru praktycznego.

Jak dobrać model do domu, garażu albo obiektu gospodarczego

Nie każdy budynek potrzebuje identycznego rozwiązania. Innego złącza szukam do prostego garażu, innego do domu z ociepleniem, a jeszcze innego tam, gdzie uziom ma być regularnie kontrolowany w gruncie. Najważniejsze kryteria są trzy: materiał, zakres zacisku i sposób późniejszego dostępu.

Patrzę też na sam zakres zacisku. Część modeli obsługuje drut 8-10 mm i bednarkę do 30 mm szerokości, inne obejmują szerszy płaskownik, nawet do 40-50 mm. Jeśli osprzęt jest za mały, ktoś zaczyna improwizować. A to akurat w ochronie odgromowej nie jest dobra cecha. Przy doborze warto też pamiętać o aktualnych wymaganiach dla elementów połączeniowych i studzienek kontrolnych, bo one porządkują jakość całego układu, a nie tylko jednego zacisku.

Dobry dobór z jednej strony upraszcza montaż, a z drugiej zmniejsza liczbę problemów przy odbiorze. I właśnie te problemy najczęściej wychodzą nie wtedy, gdy instalacja jest nowa, tylko po kilku sezonach pracy.

Jakie błędy najczęściej wychodzą przy pomiarze

W praktyce najwięcej kłopotów robią rzeczy banalne: zbyt słaby docisk, zły materiał albo miejsce, do którego nie da się wrócić bez rozbierania wykończenia. Taki błąd nie zawsze widać od razu, ale potem wychodzi w najgorszym możliwym momencie, czyli na przeglądzie albo po burzy.

• Złącze schowane bez dostępu - po montażu wygląda dobrze, ale przy pierwszym pomiarze trzeba rozbierać elewację, kostkę albo ocieplenie.
• Mieszanie materiałów bez kontroli korozji - stal, miedź i wilgoć potrafią zrobić więcej szkody niż źle dobrany przekrój.
• Za słaby docisk śrub - po czasie pojawia się luz, a połączenie traci pewność styku.
• Brak oznaczenia punktu - serwisant nie wie, gdzie rozłączyć instalację, więc czas kontroli rośnie bez sensu.
• Osprzęt bez miejsca na pracę - punkt znajduje się za blisko gruntu, rynny albo elementów, które zasłaniają dostęp narzędziem.
• Traktowanie zwykłego zacisku jak punktu kontrolnego - połączenie jest, ale nie daje wygodnego i powtarzalnego pomiaru.

Ja patrzę na to bardzo prosto: jeżeli już na etapie montażu trzeba się nagimnastykować, to za kilka lat będzie jeszcze trudniej. Dlatego wolę model trochę lepszy, ale taki, który po zimie i po burzy nadal da się otworzyć bez nerwów. Skoro sam osprzęt nie kosztuje fortuny, warto sprawdzić, kiedy dopłata do lepszego wariantu faktycznie ma sens.

Ile kosztuje i kiedy warto dopłacić do lepszej wersji

Ceny są dość zróżnicowane, ale sam element nadal nie jest dużym wydatkiem w skali całej instalacji. W 2026 roku proste złącza kosztują zwykle niewiele, a droższe są raczej wtedy, gdy płacisz za lepszy materiał, większy zakres zacisku albo wygodniejszą obudowę do kontroli.

Moja zasada jest prosta: jeśli punkt będzie na zewnątrz, w wilgoci albo pod nawierzchnią, wolę dopłacić do lepszego materiału niż wracać do tematu po kilku latach. Sam osprzęt jest tani w porównaniu z robocizną, więc oszczędzanie kilku czy kilkunastu złotych na elemencie nie ma większego sensu, jeśli później utrudni każdy pomiar. Zostaje jeszcze ostatnia rzecz, którą sprawdzam przed zamknięciem tematu.

Co sprawdzam przy odbiorze, zanim uznam punkt kontrolny za gotowy

Zamknięcie montażu nie oznacza dla mnie końca pracy. Zawsze sprawdzam, czy po dokręceniu śrub przewody nie są naprężone, czy dostęp do punktu rzeczywiście jest prosty i czy nikt nie będzie musiał zgadywać, które miejsce rozłączyć podczas kontroli. To drobiazgi, ale właśnie one decydują, czy instalacja będzie wygodna w eksploatacji.

• Czy po zamknięciu złącza połączenie jest stabilne i nie pracuje mechanicznie.
• Czy do punktu da się dojść bez demontażu elewacji, osłon albo nawierzchni.
• Czy miejsce nie jest narażone na wodę stojącą, śnieg, sól lub uderzenia mechaniczne.
• Czy użyte materiały nie tworzą przypadkowej pary przyspieszającej korozję.
• Czy punkt został opisany w dokumentacji i da się go znaleźć bez szukania „na pamięć”.
• Czy po okresowej kontroli można przywrócić ten sam układ bez niedomówień i improwizacji.

Jeśli miałbym wskazać jedną rzecz najważniejszą, to postawiłbym właśnie na dostępność. Dobrze dobrany punkt kontrolny jest prawie niewidoczny na co dzień, ale w dniu pomiaru robi ogromną różnicę. W ochronie odgromowej właśnie taki detal decyduje o tym, czy system naprawdę nadaje się do kontroli, czy tylko dobrze wygląda na etapie odbioru.
