Uziemienie, co to właściwie jest, najlepiej widać nie w definicji, ale w sytuacji awarii: gdy obudowa urządzenia dostaje się pod napięcie, a instalacja ma zadziałać szybko i przewidywalnie. W tym artykule wyjaśniam, jak działa ten element ochrony, z czego się składa, jakie są typy układów sieci i na co zwrócić uwagę przy remoncie domu albo warsztatu. To temat ważny, bo od poprawnego uziemienia zależy nie tylko bezpieczeństwo ludzi, lecz także trwałość sprzętu i spokój podczas codziennego użytkowania instalacji.
Najkrócej uziemienie prowadzi prąd uszkodzeniowy bezpieczną drogą i uruchamia zabezpieczenia
- Uziemienie nie jest ozdobą instalacji, tylko częścią ochrony przeciwporażeniowej.
- Sam bolec w gniazdku nie wystarcza, jeśli za nim nie stoi poprawny przewód PE i sprawny układ sieci.
- W Polsce najczęściej spotyka się układy TN-C-S i TN-S, a w starszych budynkach nadal trafia się TN-C.
- RCD 30 mA to dziś standard dodatkowej ochrony, ale nie zastępuje uziemienia.
- O skuteczności decydują pomiary, a nie sam wygląd gniazdka czy obecność zielono-żółtego przewodu.
Co naprawdę oznacza uziemienie w instalacji elektrycznej
Uziemienie to połączenie części przewodzących z ziemią przez uziom i przewód uziemiający, tak aby w razie awarii prąd miał kontrolowaną drogę odpływu. W praktyce chodzi o to, by metalowe obudowy urządzeń, konstrukcje i wybrane elementy instalacji nie wisiały przypadkowo pod napięciem. Gdy ktoś pyta „Uziemienie, co to właściwie jest?”, odpowiadam krótko: to element ochrony, który pomaga ograniczyć napięcie dotykowe i uruchomić zabezpieczenia.
Warto rozróżnić uziemienie ochronne od uziemienia funkcjonalnego. Pierwsze służy bezpieczeństwu ludzi i zwierząt, drugie poprawnej pracy urządzeń, na przykład elektroniki, falowników, automatyki czy aparatury pomiarowej. W codziennym języku te pojęcia często się mieszają, a to prowadzi do nieporozumień przy remoncie albo zakupie osprzętu.
Uziemienie a przewód ochronny
Sam przewód PE nie jest jeszcze uziomem. PE łączy obudowy urządzeń z główną szyną uziemiającą, a ta dopiero z uziomem. Bez tej ciągłości cała ochrona traci sens. Dlatego bolec w gniazdku i zielono-żółte przewody nie są ozdobą, tylko częścią konkretnego toru bezpieczeństwa.
Żeby zrozumieć, dlaczego to działa, trzeba jeszcze zobaczyć, z czego dokładnie składa się cały układ.
Z czego składa się skuteczne uziemienie w domu i warsztacie
W dobrze zrobionej instalacji uziemienie nie kończy się na jednym przewodzie wbitym do ziemi. Składa się z kilku elementów, które muszą ze sobą współpracować.

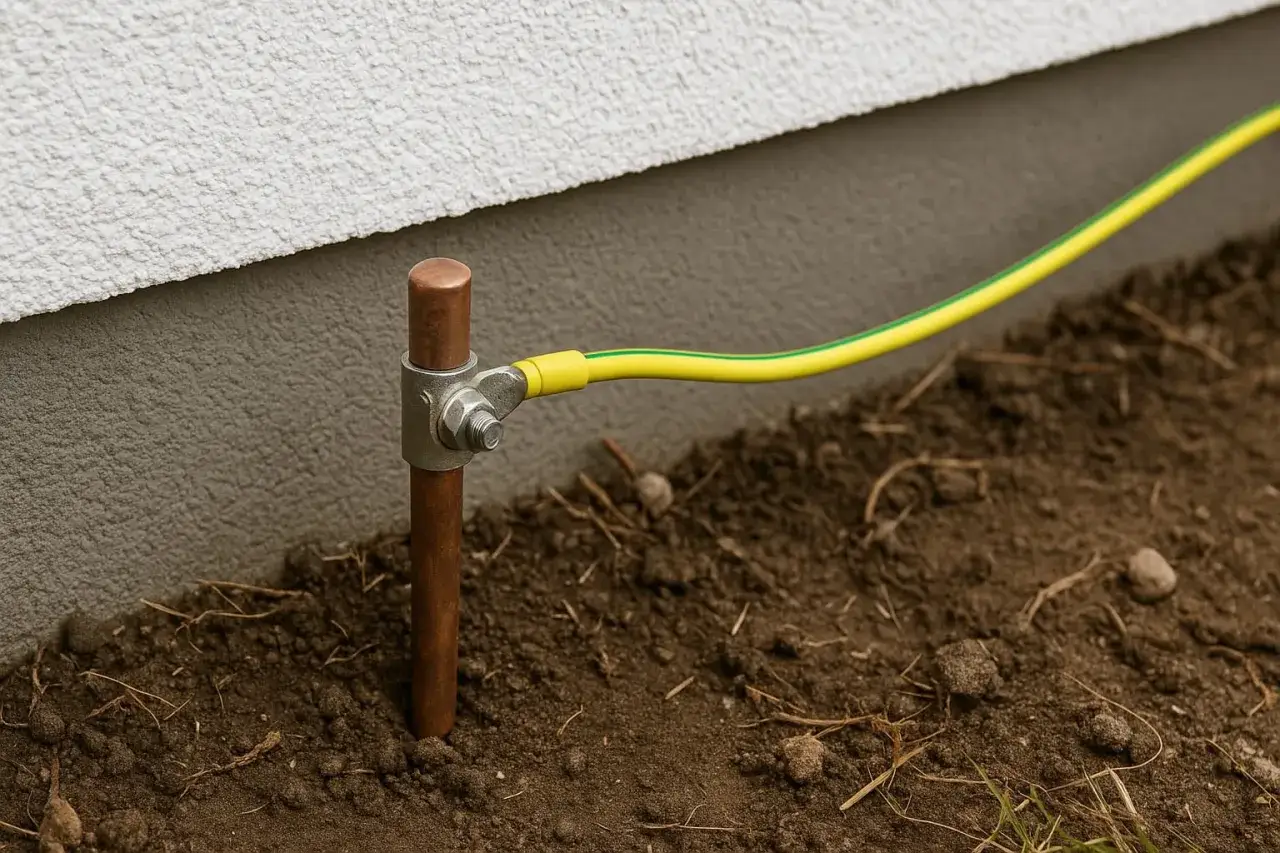

- Uziom to element mający kontakt z gruntem, na przykład fundamentowy, otokowy albo szpilkowy.
- Przewód uziemiający łączy uziom z resztą instalacji.
- Główna szyna uziemiająca, czyli GSU, zbiera przewody ochronne i połączenia wyrównawcze w jednym punkcie.
- Przewód ochronny PE prowadzi potencjał ochronny do obudów urządzeń klasy I.
- Połączenia wyrównawcze łączą metalowe elementy instalacji, żeby wyrównać potencjały w miejscach podwyższonego ryzyka.
W praktyce właśnie połączenia wyrównawcze robią dużą różnicę w łazienkach, kotłowniach i warsztatach, gdzie jednocześnie dotyka się kilku metalowych elementów. Ich zadanie jest proste: wyrównać potencjały, żeby nie pojawiła się niebezpieczna różnica napięć między obudową pralki, rurą i metalowym stołem roboczym.
Jakie typy uziomów spotyka się najczęściej
- Fundamentowy - zwykle najlepszy w nowym budynku, bo jest trwały i ma bardzo dobry kontakt z gruntem.
- Otokowy - prowadzony wokół budynku; dobrze sprawdza się przy modernizacjach i na działkach, gdzie łatwo wykonać wykop.
- Szpilkowy - przydatny tam, gdzie trudno wykonać uziom otokowy; to częsty wybór przy doposażaniu starszych obiektów.
W nowym domu zwykle najlepiej wychodzi uziom fundamentowy, bo jest trwały i ma dobry kontakt z gruntem. Przy modernizacji starego budynku częściej stosuje się otok albo szpilki, ale skuteczność zawsze trzeba potwierdzić pomiarem, a nie samym montażem.
Dopełnieniem, a nie zamiennikiem, jest wyłącznik różnicowoprądowy. RCD reaguje na upływ prądu, zwykle 30 mA w obwodach gniazd i łazienek, ale sam nie zastąpi przewodu PE ani poprawnego uziomu. Jeśli uziemienie jest wadliwe, różnicówka nie naprawi całej instalacji magicznie.
To, jak dokładnie ten układ jest zorganizowany, zależy od typu sieci zasilającej.
Jakie układy sieci wpływają na sposób uziemienia
Najwięcej nieporozumień bierze się stąd, że ludzie mówią o uziemieniu jak o jednym uniwersalnym rozwiązaniu. Tymczasem w praktyce ważny jest układ sieci, bo to on decyduje, jak przewód ochronny, neutralny i punkt uziemienia są ze sobą połączone.
| Układ | Jak działa | Co to oznacza w praktyce |
|---|---|---|
| TN-S | Oddzielne przewody PE i N od początku instalacji | Bardzo czytelny układ ochrony, łatwiejszy do kontroli i modernizacji |
| TN-C | Funkcje ochronna i neutralna są połączone w jednym przewodzie PEN | To starsze rozwiązanie; przy uszkodzeniu PEN ryzyko rośnie bardzo szybko |
| TN-C-S | Przed rozdziałem występuje PEN, a w instalacji wewnętrznej osobne PE i N | To jeden z najczęstszych układów w polskich domach i mieszkaniach |
| TT | Instalacja ma własny uziom, a ochrona silnie opiera się na współpracy z RCD | W razie awarii RCD bywa kluczowy, bo samo zabezpieczenie nadprądowe nie zawsze wystarcza |
| IT | Punkt zasilania jest izolowany od ziemi albo uziemiony przez dużą impedancję | Układ spotykany raczej w specjalnych obiektach niż w zwykłym domu |
Jeśli widzisz w starym mieszkaniu mostek w gniazdku i brak osobnego PE, to zwykle znak, że instalacja pracuje jeszcze w logice TN-C albo jej prowizorycznej imitacji. To nie jest drobiazg stylistyczny, tylko różnica między rzeczywistą ochroną a pozorną ochroną.
A kiedy układ jest już dobrany, liczy się to, jak wpływa on na bezpieczeństwo ludzi i sprzętu.
Dlaczego uziemienie chroni ludzi i sprzęt
Najkrócej: uziemienie daje prądowi uszkodzeniowemu przewidzianą drogę, dzięki czemu zabezpieczenie może odłączyć zasilanie zanim na obudowie pojawi się groźne napięcie. W dobrze zaprojektowanej instalacji nie czeka się na przypadek, tylko na szybkie zadziałanie ochrony. To właśnie różni solidną instalację od takiej, która „działa, bo jeszcze nie było awarii”.
Przy uszkodzeniu izolacji
Jeśli przewód fazowy zetknie się z metalową obudową urządzenia, prąd zwarciowy powinien popłynąć przez PE lub inny tor ochronny. Wtedy bezpiecznik, wyłącznik nadprądowy albo RCD ma szansę odłączyć obwód w czasie, który ogranicza ryzyko porażenia. Bez skutecznego uziemienia ten prąd może być zbyt mały, zbyt rozproszony albo po prostu płynąć nie tam, gdzie trzeba.
W warsztacie i przy elektronarzędziach
W warsztacie problem widać jeszcze wyraźniej, bo pracuje się na metalowych obudowach, przedłużaczach, stołach roboczych i urządzeniach o dużej mocy. Spawarka, wiertarka stołowa, kompresor czy piła z metalową obudową to sprzęt, który powinien mieć pewne połączenie ochronne, a nie tylko „pasujący” bolec w gniazdku. Przy wilgoci, metalowych konstrukcjach i długich przewodach różnica między poprawnym PE a prowizorką robi się bardzo odczuwalna.
Skoro wiemy już, po co to wszystko, zostaje najważniejsze pytanie praktyczne: jak sprawdzić, czy instalacja naprawdę działa.
Jak sprawdzić, czy uziemienie działa tak, jak powinno
W domu można sprawdzić kilka sygnałów ostrzegawczych, ale nie da się wiarygodnie ocenić uziemienia „na oko”. Żółto-zielony przewód, bolec w gniazdku i obecność różnicówki mówią coś o projekcie, ale nie potwierdzają ciągłości ani skuteczności ochrony.
- Sprawdź, czy gniazda z bolcem mają realnie podłączony przewód PE, a nie tylko sam osprzęt.
- Przetestuj przycisk TEST na RCD.
- Zwróć uwagę, czy instalacja nie była przerabiana prowizorycznie, na przykład przez dokładanie mostków bez pomiarów.
- Przy remoncie zamów pomiary ciągłości przewodów ochronnych, impedancji pętli zwarcia, rezystancji uziomu i test zadziałania RCD.
Najczęstszy błąd to szukanie jednej magicznej wartości oporu uziemienia. Taka liczba bez kontekstu niewiele mówi, bo liczy się cały układ ochronny, sposób zasilania i czas zadziałania zabezpieczenia. Innymi słowy: dobre uziemienie nie jest po prostu „małe w omach”, tylko skuteczne w realnej awarii.
Przeczytaj również: Elektrodrążenie - kiedy EDM ma największy sens?
Dlaczego sama liczba omów nie wystarcza
W układzie TN istotna jest przede wszystkim impedancja pętli zwarcia i to, czy zabezpieczenie wyłączy zasilanie w wymaganym czasie. W układzie TT ważna staje się współpraca uziomu z RCD, bo bez niej sam bezpiecznik może nie zadziałać wystarczająco szybko. To dlatego ocena instalacji elektrycznej zawsze powinna być szersza niż odczyt jednego parametru z miernika.
I właśnie tu najłatwiej popełnić kosztowny błąd, bo pozorna poprawność bywa bardziej zdradliwa niż jawna usterka.
Najczęstsze błędy, które dają tylko złudzenie ochrony
- Mostkowanie bolca do zera bez sprawdzenia instalacji - wygląda znajomo, ale przy uszkodzeniu przewodu PEN może stać się bardzo niebezpieczne.
- Mylenie uziemienia z RCD - różnicówka jest ważna, ale nie zastępuje przewodu ochronnego ani poprawnego układu sieci.
- Zakładanie, że sam uziom wystarczy - bez ciągłości PE i połączeń wyrównawczych ochrona jest niepełna.
- Brak połączeń wyrównawczych w łazience, kotłowni lub warsztacie - wtedy metalowe elementy mogą mieć różne potencjały.
- Wymiana gniazdka bez sprawdzenia przewodów - nowa ramka nie naprawia starej instalacji.
- Zaufanie do przedłużacza albo listwy - jeśli instalacja zasilająca ma problem, akcesorium tego nie ukryje ani nie rozwiąże.
Największy problem z tymi błędami jest taki, że instalacja wygląda „prawie dobrze”, a jednak w chwili awarii nie działa jak należy. To dokładnie ten moment, w którym warto przestać ufać domowym skrótom i przejść do prawdziwej modernizacji.
Przy remoncie warto więc zacząć nie od nowych ramek, tylko od porządnego układu ochrony.
Przy remoncie zacznij od ochrony, nie od samego osprzętu
Jeśli modernizuję starą instalację, zaczynam od trzech rzeczy: rozdzielenia PE i N tam, gdzie to możliwe, sprawdzenia uziomu i zaplanowania połączeń wyrównawczych. Dopiero potem dobieram osprzęt, listwy i zabezpieczenia. W warsztacie dochodzi jeszcze odporność mechaniczna gniazd, sensowne rozmieszczenie obwodów i ochrona przed przepięciami.
- Wymień gniazda tam, gdzie nie ma pewnego PE.
- Nie zostawiaj prowizorek z mostkami, jeśli nie rozumiesz układu sieci.
- Poproś elektryka o pomiary po remoncie, a nie tylko o „sprawdzenie pod napięciem”.
- W miejscach wilgotnych i przy metalowych konstrukcjach pilnuj połączeń wyrównawczych.
- W warsztacie rozważ osobny obwód dla mocnych odbiorników i sprawny RCD.
Jeśli chcesz mieć instalację naprawdę bezpieczną, myśl o uziemieniu jak o systemie: uziom, PE, połączenia wyrównawcze i zabezpieczenia muszą współpracować. Dopiero wtedy całość zaczyna robić dokładnie to, czego od niej oczekujesz.
