W instalacjach 12 V najwięcej problemów zaczyna się od prostego pytania: czy napięcie jest tam, gdzie powinno być. Dobrze dobrany miernik napięcia 12 V pozwala szybko sprawdzić akumulator, ładowanie alternatora, zasilacz, obwód w przyczepie czy instalację w motocyklu, bez zgadywania i bez demontażu pół auta. Poniżej pokazuję, jaki przyrząd wybrać, jak wykonać pomiar i jak odczytać wynik, żeby naprawdę coś z niego wynikało.
Najważniejsze rzeczy, które warto wiedzieć przed pomiarem 12 V
- Do instalacji samochodowych i większości urządzeń 12 V mierzysz napięcie stałe, a nie przemienne.
- Najbardziej uniwersalny jest cyfrowy multimetr, ale prosty woltomierz panelowy też ma sens w stałej zabudowie.
- Na odłączonym, zdrowym akumulatorze 12 V zwykle zobaczysz około 12,6-12,8 V.
- Przy pracującym silniku napięcie ładowania najczęściej mieści się w okolicach 13,8-14,7 V.
- Wynik z pomiaru ma sens dopiero wtedy, gdy ustawisz miernik na DC, podłączysz sondy prawidłowo i nie sprawdzasz napięcia zaraz po ładowaniu.
- Jeśli napięcie wygląda dobrze, a instalacja nadal szwankuje, problem często leży w złączach, masie albo obciążeniu, nie w samym akumulatorze.
Czym jest miernik do instalacji 12 V i kiedy naprawdę go potrzebujesz
W praktyce chodzi o narzędzie, które pokazuje napięcie stałe w układach zasilanych z akumulatora lub zasilacza 12 V. To może być samochód, motocykl, łódź, kamper, instalacja solarna, oświetlenie warsztatowe albo elektronika zasilana z przetwornicy. Sama nazwa bywa myląca, bo pod jednym hasłem mieszają się dwa różne sprzęty: klasyczny multimetr i prosty woltomierz montowany na stałe.
Ja rozdzielam je bardzo jasno. Multimetr kupuje się do diagnozy, bo mierzy nie tylko napięcie, ale też rezystancję, ciągłość obwodu i często prąd. Woltomierz panelowy albo do gniazda zapalniczki jest wygodny wtedy, gdy chcesz na bieżąco obserwować napięcie, bez wyciągania narzędzia z szuflady. To nie są konkurenci, tylko narzędzia do różnych zadań.
W 12 V systemach ważne jest jeszcze jedno: 12 V to wartość nominalna, a nie sztywny punkt. Akumulator po postoju, podczas rozruchu i przy ładowaniu pokaże różne liczby i to jest normalne. Dopiero zrozumienie tych różnic pozwala ocenić, czy układ działa poprawnie.
Jak wybrać narzędzie do auta, motocykla i warsztatu
Jeżeli chcesz mieć jeden sprzęt do wszystkiego, wybór jest prosty: cyfrowy multimetr. Jeśli interesuje cię głównie stały podgląd stanu akumulatora w aucie, lepszy będzie mały woltomierz montowany w kokpicie. A jeśli diagnozujesz akumulatory zawodowo albo chcesz sprawdzić ich kondycję pod obciążeniem, przyda się tester akumulatora.
| Narzędzie | Do czego pasuje najlepiej | Plusy | Ograniczenia | Typowa cena |
|---|---|---|---|---|
| Cyfrowy multimetr | Auto, motocykl, instalacje 12 V, elektronika, warsztat DIY | Najbardziej uniwersalny, dokładny, przydaje się także do innych pomiarów | Trzeba go podłączyć ręcznie i umieć odczytać zakres | około 60-150 zł za sensowny podstawowy model |
| Woltomierz panelowy lub do gniazda zapalniczki | Stały podgląd napięcia w samochodzie, kamperze lub łodzi | Bieżąca kontrola, prosty odczyt, często szybki montaż | Mierzy zwykle tylko napięcie, bez szerszej diagnostyki | zwykle 20-40 zł |
| Tester akumulatora | Diagnoza stanu akumulatora i układu ładowania | Pokazuje więcej niż sam woltomierz, bywa dokładniejszy pod obciążeniem | Droższy i mniej uniwersalny niż multimetr | od około 300 zł do 700 zł i więcej |

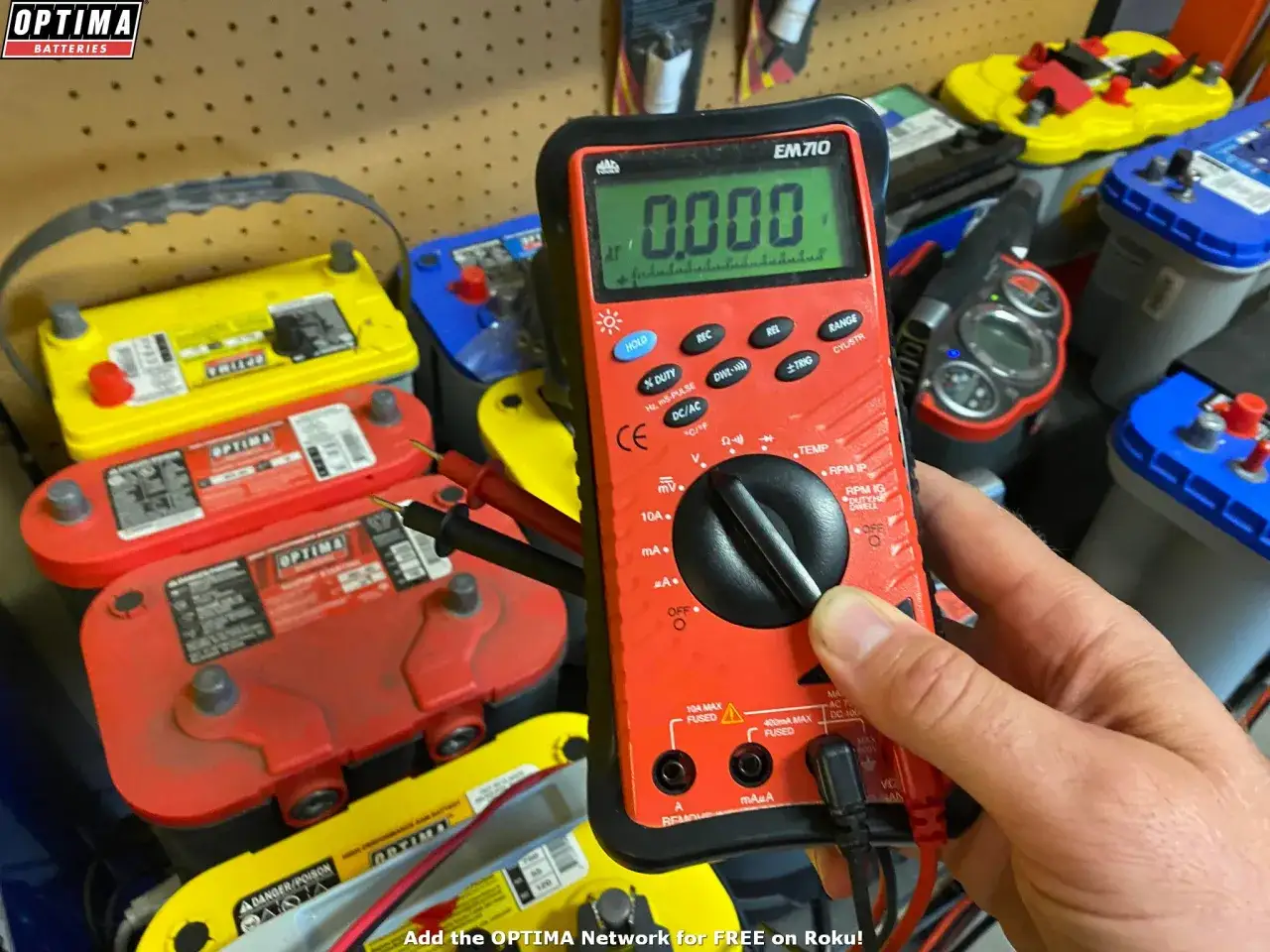

Do domowego garażu najczęściej wystarcza mi multimetr z automatycznym doborem zakresu. Jeśli mam wskazać minimalny sensowny zestaw, to szukałbym urządzenia z pomiarem DC, czytelnym wyświetlaczem i dobrymi przewodami pomiarowymi. Jak podaje Keysight, przy pomiarze napięcia stałego czerwony przewód trafia do gniazda V, a czarny do COM. To drobiazg, ale właśnie na takich drobiazgach początkujący najczęściej tracą czas.
Na tym etapie warto już wiedzieć, czy potrzebujesz narzędzia do jednego auta, czy do szerszej diagnostyki, bo sposób użycia będzie trochę inny.
Jak zmierzyć napięcie bez pomyłki
Sam pomiar jest prosty, ale tylko wtedy, gdy trzymasz się kolejności. Ja robię to zawsze tak samo, bo pośpiech w elektryce kończy się najczęściej źle odczytanym wynikiem, a nie prawdziwą awarią.
- Ustaw miernik na DC V, czyli napięcie stałe. Na wielu urządzeniach oznacza to symbol V= albo VDC.
- Jeśli miernik nie jest auto-rangingowy, wybierz zakres wyższy niż spodziewane napięcie. Dla 12 V instalacji zwykle wystarcza zakres 20 V DC.
- Podłącz czarną sondę do gniazda COM, a czerwoną do gniazda napięciowego.

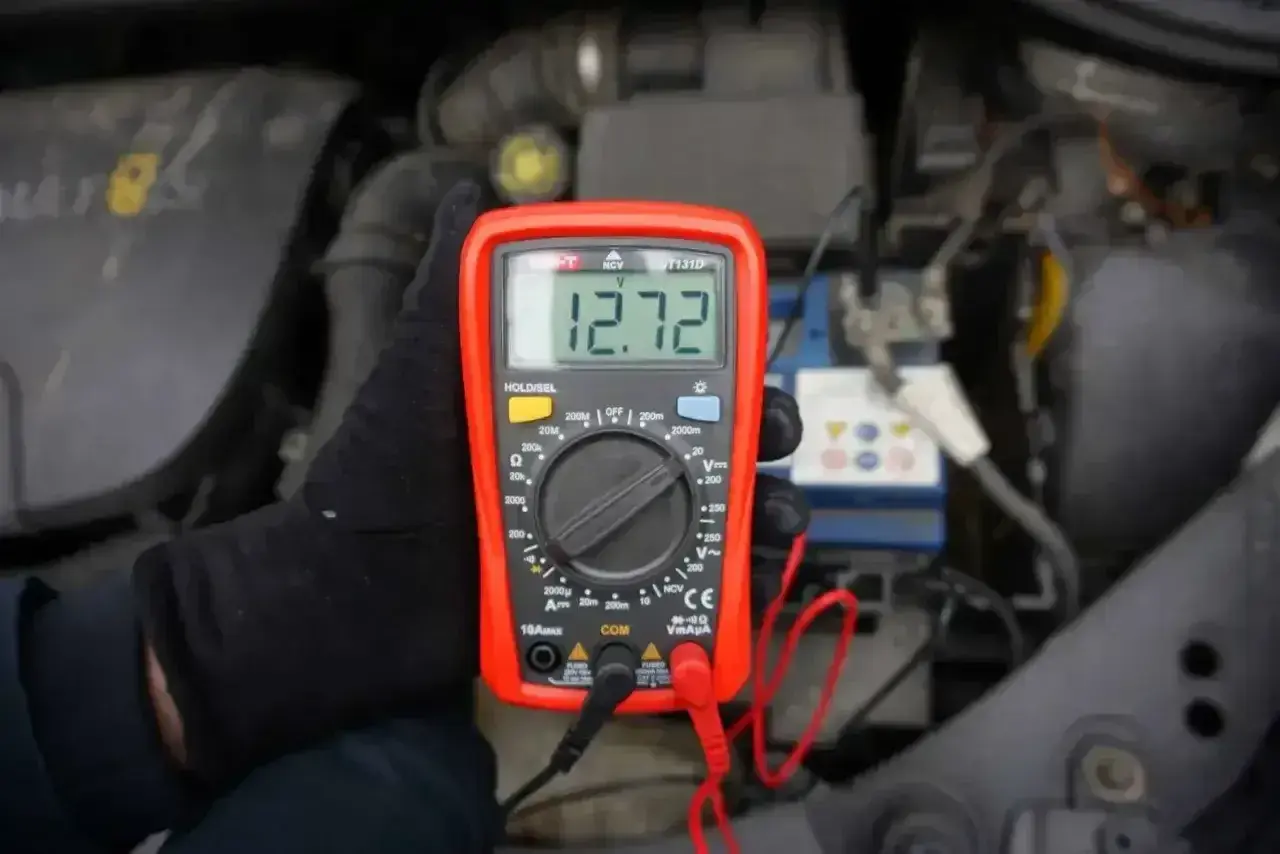

- Przyłóż czarną sondę do minusa akumulatora lub dobrej masy, a czerwoną do plusa.
- Odczytaj wynik po ustabilizowaniu się wskazania.
Jeżeli pomiar pokazuje wartość ujemną, najczęściej sondy są po prostu odwrócone. W mierniku cyfrowym to zwykle nie jest problem techniczny, tylko informacja o polaryzacji. Problem zaczyna się wtedy, gdy ktoś przez pomyłkę przełącza urządzenie na pomiar prądu zamiast napięcia albo wpina przewód do złego gniazda. Tego błędu nie lubię najbardziej, bo potrafi spalić bezpiecznik w mierniku i fałszywie sugerować, że winna jest instalacja.
W samochodzie odczyt najlepiej wykonać przy wyłączonych odbiornikach. Jeśli chcesz ocenić akumulator, dobrze jest dać mu chwilę odpoczynku po jeździe albo ładowaniu, bo świeżo po pracy alternatora napięcie bywa chwilowo zawyżone. To samo dotyczy akumulatora, który dopiero co był ładowany prostownikiem.
Jak odczytać wynik i nie pomylić stanu akumulatora ze stanem ładowania
Tu najłatwiej o fałszywy wniosek. Napięcie spoczynkowe mówi coś o stanie akumulatora, ale napięcie przy pracującym silniku mówi już o pracy alternatora i regulatora. To nie są te same informacje.
| Wynik pomiaru | Co zwykle oznacza w 12 V akumulatorze kwasowo-ołowiowym |
|---|---|
| 12,6-12,8 V | Akumulator zazwyczaj jest naładowany i po postoju wygląda dobrze |
| 12,4-12,5 V | Jeszcze akceptowalnie, ale już nie pełny stan |
| 12,2-12,3 V | Wyraźnie częściowe rozładowanie |
| 12,0 V i mniej | Akumulator jest mocno rozładowany albo zmęczony |
| 13,8-14,7 V przy pracującym silniku | Zwykle prawidłowe ładowanie |
Interstate Batteries podaje, że przy pracującym silniku napięcie zazwyczaj kręci się w okolicach 13-15 V. Ja traktuję to jako praktyczny punkt odniesienia, a nie sztywny dogmat, bo konkretne auto, temperatura i obciążenie mogą przesunąć odczyt o kilka dziesiątych volta. Jeśli silnik pracuje, a napięcie nie rośnie ponad wartości spoczynkowe, problem często leży po stronie alternatora, regulatora napięcia albo połączeń masowych.
Warto też pamiętać o chemii akumulatora. Dla klasycznego kwasowo-ołowiowego układu interpretacja jest dość prosta, ale AGM, EFB czy LiFePO4 mają własną charakterystykę. Dlatego nie lubię porównań „na ślepo” między różnymi technologiami. Najpierw sprawdzam typ akumulatora, potem dopiero wynik.
To prowadzi do kolejnej rzeczy: nawet poprawna liczba nic nie znaczy, jeśli pomiar został wykonany niedbale albo w złym momencie.
Najczęstsze błędy, które psują odczyt
W praktyce widzę cztery powtarzające się błędy. Każdy z nich jest prosty, ale każdy potrafi całkowicie wypaczyć diagnozę.
- Pomiar na złym trybie - zamiast DC ktoś ustawia AC, a potem dziwi się, że wynik nie ma sensu.
- Złe gniazdo przewodu - czerwona sonda w wejściu do prądu zamiast do napięcia kończy się nie tylko złym odczytem, ale czasem też uszkodzeniem miernika.
- Słaby kontakt - zaśniedziałe klemy, brudne zaciski i luźna masa potrafią zaniżyć wynik bardziej niż słaby akumulator.
- Pomiar w złym momencie - zaraz po ładowaniu, po długiej jeździe albo w trakcie dużego obciążenia liczba nie mówi o stanie spoczynkowym akumulatora.
Dochodzi jeszcze jeden błąd, który jest mniej oczywisty: ktoś patrzy tylko na napięcie i uznaje, że temat jest zamknięty. Tymczasem akumulator może trzymać dobre napięcie, a mimo to nie dawać prądu pod obciążeniem. Wtedy problemem bywa wewnętrzna kondycja ogniw, nie sam odczyt z multimetru.
Jeśli chcesz uniknąć fałszywych wniosków, sprawdzaj nie tylko sam wynik, ale też warunki pomiaru. To często ważniejsze niż dokładność po przecinku.
Co jeszcze sprawdzić, gdy napięcie nie tłumaczy problemu
Jeżeli napięcie wygląda przyzwoicie, a auto nadal słabo kręci, światła przygasają albo instalacja dodatkowa wariuje, wtedy przechodzę do kolejnych testów. Najpierw oglądam klemę, masę i złącza. W elektryce samochodowej luźny styk potrafi udawać padnięty akumulator bardzo przekonująco.
Potem sprawdzam obciążenie. Napięcie, które wygląda dobrze bez odbiorników, może siąść po włączeniu świateł, dmuchawy, ogrzewania szyby czy lodówki w kamperze. To szczególnie ważne w instalacjach 12 V, które żyją pod zmiennym obciążeniem. Dlatego sam odczyt spoczynkowy bywa tylko pierwszym etapem, a nie ostateczną diagnozą.
Jeśli chcesz pójść krok dalej, przydają się jeszcze trzy testy: ciągłość przewodów, spadek napięcia na połączeniach oraz kontrola ładowania pod obciążeniem. Wtedy szybciej wyłapiesz, czy problem siedzi w akumulatorze, alternatorze, przewodzie masowym czy w odbiorniku. Ja właśnie tak podchodzę do większości usterek: najpierw napięcie, potem to, co napięcie ukrywa.
Jeden dobry pomiar często oszczędza cały dzień szukania usterki
Jeżeli miałbym doradzić tylko jedną rzecz, powiedziałbym tak: kup narzędzie, które naprawdę pasuje do twojego sposobu pracy. Do warsztatu DIY najrozsądniejszy jest cyfrowy multimetr, bo daje największą elastyczność i kosztuje zwykle rozsądne pieniądze. Do stałej kontroli w aucie wygodniejszy będzie prosty woltomierz montowany na stałe, a do profesjonalnej diagnostyki akumulatorów warto myśleć o testerze obciążeniowym.
Najważniejsze jednak nie jest samo urządzenie, tylko umiejętność wyciągnięcia wniosku z wyniku. W instalacjach 12 V liczba na wyświetlaczu ma sens dopiero wtedy, gdy wiesz, czy oglądasz akumulator po postoju, układ ładowania na pracującym silniku czy obwód pod obciążeniem. Właśnie to odróżnia szybki odczyt od użytecznej diagnostyki.
