Elektrodrążenie, czyli obróbka elektroerozyjna, przydaje się wtedy, gdy zwykłe frezowanie przestaje być rozsądne: przy twardych materiałach, skomplikowanych gniazdach i bardzo wąskich szczelinach. W praktyce ta technika rozwiązuje problemy, których klasyczne narzędzia skrawające nie chcą lub nie potrafią ruszyć. Poniżej pokazuję, jak działa proces EDM, kiedy ma sens, jakie ma ograniczenia i na co zwracam uwagę, gdy ktoś planuje go w warsztacie albo narzędziowni.
Co warto wiedzieć przed wyborem EDM
- Materiał usuwa się tu nie mechanicznie, lecz przez kontrolowane wyładowania w cieczy dielektrycznej.
- Metoda działa tylko na materiały przewodzące prąd, ale dobrze radzi sobie ze stalą hartowaną, węglikami i innymi trudnymi stopami.
- Najczęściej używa się trzech odmian: wgłębnej, drutowej i do drążenia otworów.
- Największą przewagę daje przy ostrych narożnikach, głębokich kieszeniach, wąskich rowkach i bardzo wysokiej dokładności.
- Największe koszty to czas, przygotowanie elektrod, kontrola zużycia narzędzia i odprowadzanie urobku.
- W prostych detalach zwykle wygrywa frezowanie, laser albo waterjet, bo są szybsze i tańsze.
Jak działa erozja iskrowa i co naprawdę usuwa materiał
Proces opiera się na serii bardzo krótkich wyładowań elektrycznych między elektrodą a detalem, które zachodzą w cieczy dielektrycznej. To właśnie dielektryk stabilizuje iskrę, izoluje układ wtedy, gdy trzeba, i pomaga wynosić drobiny materiału ze szczeliny. Same impulsy trwają od ułamka mikrosekundy do około 1-2 milisekund, więc cały mechanizm działa w skali, której nie widać gołym okiem.
Na powierzchni powstają mikroskopijne kratery erozyjne, a ich suma tworzy docelowy kształt. Kluczowe są tu dwa elementy: szczelina międzyelektrodowa, czyli bardzo mały odstęp między elektrodą a obrabianym elementem, oraz parametry impulsów. Jeśli energia jest większa, materiał schodzi szybciej, ale rośnie chropowatość, zużycie elektrody i ryzyko niestabilnej pracy.
Ważne ograniczenie jest proste: materiał musi przewodzić prąd. To właśnie dlatego technika tak dobrze sprawdza się przy stalach hartowanych, węglikach spiekanych, tytanie czy trudnych stopach, a nie nadaje się do tworzyw izolacyjnych. Z mojej perspektywy to nie jest wada, tylko warunek uczciwego wyboru technologii. Skoro mechanizm jest już jasny, łatwo przejść do najważniejszego praktycznego pytania: jakie odmiany tej metody faktycznie spotyka się w warsztacie.
Jakie są odmiany elektrodrążenia i do czego służą
Wgłębne
W odmianie wgłębnej elektroda ma kształt odwrotności docelowego gniazda. Najczęściej wykonuje się ją z miedzi albo grafitu. Ta wersja jest bardzo mocna tam, gdzie trzeba zrobić kieszeń, wnękę, ostre narożniki wewnętrzne albo skomplikowany profil, którego frez po prostu nie odtworzy bez kompromisów. Cena za tę swobodę jest konkretna: elektroda wymaga zaprojektowania, wykonania i późniejszej kompensacji zużycia.

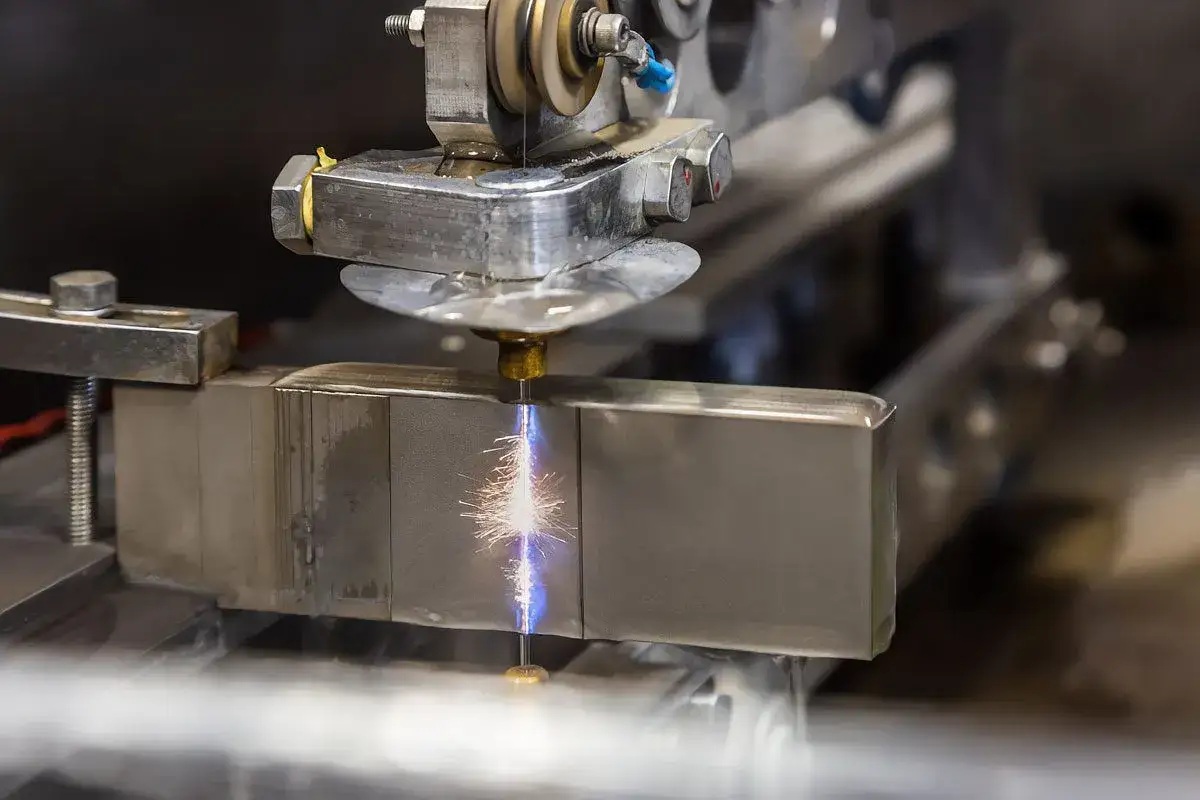

Drutowe
W odmianie drutowej narzędziem jest cienki drut, zwykle mosiężny, najczęściej o średnicy około 0,2-0,33 mm. Drut może być prowadzony pod kątem, więc da się uzyskać różny kształt na górze i na dole detalu. To bardzo sensowny wybór przy wykrojnikach, stemplach, płytkach, cienkich ściankach i wszędzie tam, gdzie geometria jest 2D albo quasi-2D, ale tolerancja ma być wyjątkowo ciasna.
Przeczytaj również: Faza w gniazdku - z której strony jest i jak ją sprawdzić?
Drążenie otworów
Tu pracuje się elektrodą rurową o średnicy mniej więcej 0,3-3 mm. Ta odmiana przydaje się do otworów startowych pod cięcie drutowe, głębokich kanałów chłodzących i bardzo małych otworów, których nie da się wygodnie wykonać wiertłem. Dobrze pokazuje, że EDM to nie tylko kształtowanie wnęk, ale też precyzyjne wiercenie tam, gdzie klasyczne wiertło szybko traci sens.
Jeżeli patrzę na te trzy warianty razem, widzę wyraźnie jedno: każda rozwiązuje inny problem. To prowadzi prosto do porównania z innymi metodami, bo w praktyce rzadko wybiera się EDM w oderwaniu od frezowania, lasera albo cięcia wodą.

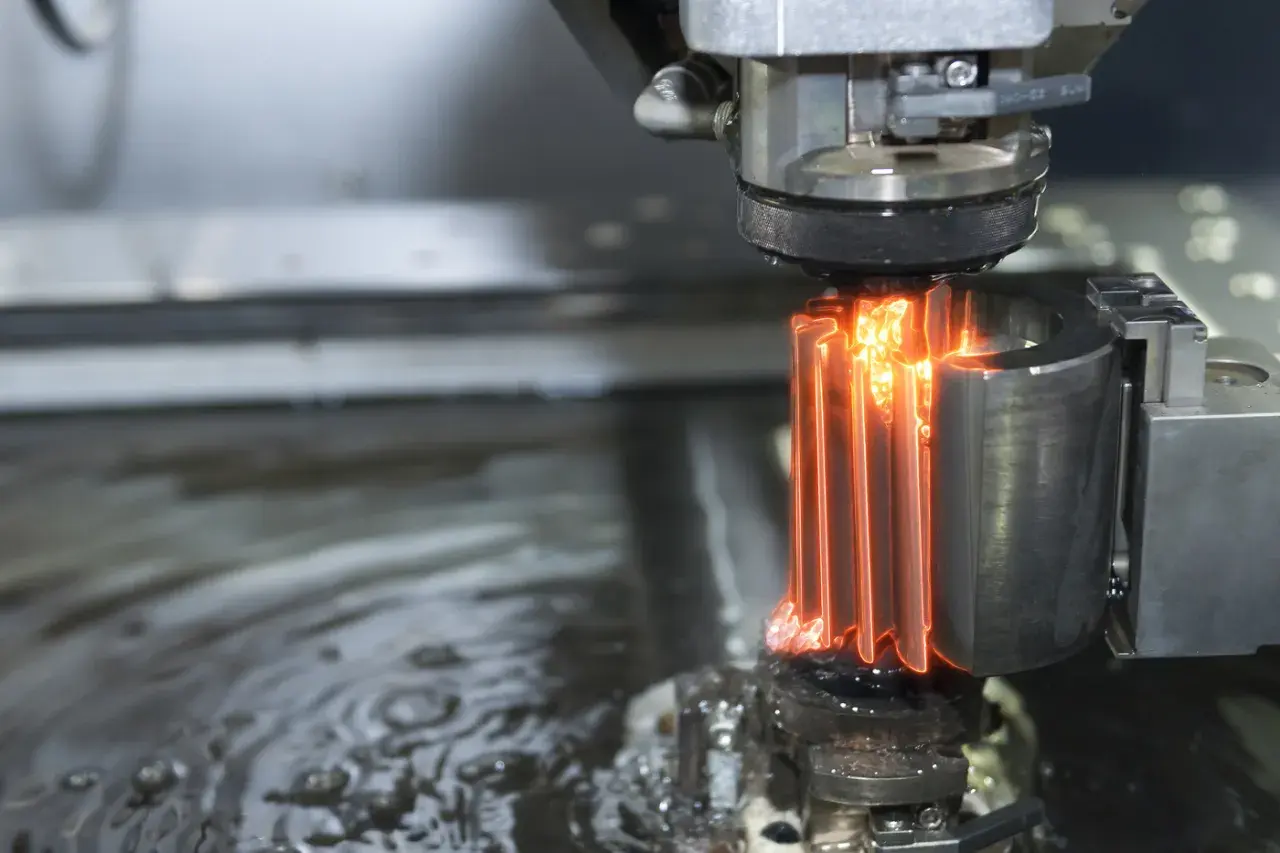

Kiedy EDM wygrywa z frezowaniem, laserem i cięciem wodą
Najkrócej mówiąc: elektrodrążenie wygrywa tam, gdzie liczy się twardy materiał, skomplikowana geometria i brak sił skrawania. Nie ma tu nacisku narzędzia na detal, więc łatwiej obrabiać części już zahartowane, cienkościenne albo podatne na odkształcenia. To bywa ogromną przewagą przy formach, wykrojnikach i elementach narzędziowych.
| Technologia | Największa zaleta | Największe ograniczenie | Kiedy ma najwięcej sensu |
|---|---|---|---|
| EDM | Obróbka bardzo twardych, przewodzących materiałów i skomplikowanych wnęk bez kontaktu narzędzia z detalem | Wolniejsze tempo, koszt elektrod, konieczność kontroli urobku | Formy, wykrojniki, hartowane części, ostre narożniki, głębokie kieszenie |
| Frezowanie CNC | Duża uniwersalność i wysoka wydajność przy prostszych kształtach | Problemy z bardzo twardymi materiałami i małymi promieniami wewnętrznymi | Proste kieszenie, większe serie, szybka produkcja typowych detali |
| Laser | Bardzo szybkie cięcie cienkich materiałów i dobra powtarzalność konturu | Nie zastępuje głębokich wnęk i precyzyjnych gniazd 3D | Blachy, kontury 2D, szybkie wycinanie płaskich elementów |
| Waterjet | Cięcie na zimno, bez strefy wpływu ciepła | Mniej wygodny przy bardzo małych detalach i wewnętrznych promieniach | Materiały wrażliwe na temperaturę, grubsze arkusze, szybkie rozcięcie materiału |
Gdy patrzę na koszt całkowity, nie wybieram EDM tylko dlatego, że „da się”. Zwykle opłaca się wtedy, gdy cena przygotowania i czas maszyny są niższe niż koszt kombinowania z inną technologią, poprawek po hartowaniu albo ryzyka uszkodzenia detalu. W jednym z badań wzrost prądu z 4 A do 12,5 A podniósł wydajność z 18 do 55 mm3/min, ale taki zysk prawie zawsze odbywa się kosztem jakości powierzchni i większego zużycia elektrody.
Jeśli detal jest prosty, cienki i ma być zrobiony szybko, zwykle wygrywa coś innego. Jeśli jednak geometria robi się kapryśna, a materiał jest twardy jak kamień, EDM bardzo szybko zaczyna wyglądać rozsądnie. Następny krok to już sama praktyka: jak wygląda proces od strony warsztatu.
Jak wygląda proces krok po kroku w warsztacie
W dobrze zorganizowanym warsztacie ten proces dzielę na kilka etapów, bo właśnie tu najłatwiej zgubić czas i pieniądze. Sama maszyna to tylko część historii. Równie ważne są elektrode, program, pomiar i kompensacja zużycia.
- Projekt detalu i narzędzia - w odmianie wgłębnej trzeba zaprojektować elektrodę, a w drutowej przygotować ścieżkę cięcia i punkty startowe.
- Dobór środowiska pracy - we wgłębnej częściej stosuje się olej, a w drutowej i przy drążeniu otworów zwykle wodę dejonizowaną.
- Ustawienie parametrów - wybiera się energię impulsu, przerwy między impulsami, polaryzację, natężenie i sposób płukania szczeliny.
- Obróbka zgrubna - tu liczy się wydajność, więc energia jest wyższa, ale powierzchnia zwykle wychodzi bardziej szorstka.
- Przejścia wykańczające - parametry są łagodniejsze, a celem staje się wymiar, kształt i lepszy stan powierzchni.
- Kontrola i korekta - sprawdza się wymiar końcowy, zużycie elektrody i ewentualną potrzebę dodatkowego przejścia.
Ja przy kalkulacji zawsze rozdzielam koszt na dwa składniki: przygotowanie narzędzia i czas maszyny. Bez tego łatwo zaniżyć cenę zlecenia, zwłaszcza przy krótkiej serii. W praktyce właśnie na etapie planowania najczęściej wychodzi, czy całość ma sens, czy lepiej wrócić do frezowania albo cięcia drutem.
Warto też pamiętać o samym płukaniu szczeliny. Jeśli urobek nie jest dobrze odprowadzany, proces zaczyna być niestabilny, pojawiają się zwarcia, łuk i przypalenia. To jeden z tych szczegółów, które brzmią mało spektakularnie, a w rzeczywistości decydują o jakości. Skoro wiadomo już, jak wygląda sam cykl, warto zobaczyć, co najczęściej psuje efekt.
Najczęstsze błędy, które psują wynik
W EDM nie przegrywa się zwykle na poziomie „czy to w ogóle działa”, tylko na poziomie detali. Zbyt agresywne parametry, słabe płukanie albo brak kompensacji zużycia potrafią zjeść cały zysk z precyzyjnej technologii.
| Błąd | Co widać na detalu | Jak temu zapobiec |
|---|---|---|
| Za duża energia impulsu | Chropowatość, przypalenia, mikropęknięcia, gorszy stan warstwy wierzchniej | Zmniejszyć energię, dodać przejście wykańczające, nie forsować tempa na siłę |
| Słabe odprowadzanie urobku | Niestabilne iskry, łuk, przestoje, lokalne uszkodzenia powierzchni | Poprawić płukanie, geometrię dopływu dielektryka i parametry szczeliny |
| Brak kompensacji zużycia elektrody | Wymiar „ucieka”, naroża się zaokrąglają, gniazdo nie trzyma tolerancji | Uwzględnić zużycie w projekcie i wykonać próbę na detalu wzorcowym |
| Zły dobór materiału elektrody | Niepotrzebnie długi czas pracy albo wysoki koszt narzędzia | Dobrać grafit, miedź albo drut do geometrii i wymagań powierzchni |
| Brak kontroli warstwy po obróbce | Detal wygląda dobrze, ale później ujawniają się problemy w pracy | Sprawdzić chropowatość, wymiar i stan warstwy wierzchniej przed przekazaniem części |
Jest jeszcze jedna rzecz, o której łatwo zapomnieć: bezpieczeństwo i organizacja stanowiska. Olejowy dielektryk wymaga kontroli poziomu, sprawnej wentylacji i sensownej ochrony przeciwpożarowej. To nie jest detal księgowy, tylko realny warunek pracy. Gdy te sprawy są pod kontrolą, metoda staje się powtarzalna i przewidywalna. To właśnie dlatego najlepiej sprawdza się w konkretnych zadaniach, a nie „do wszystkiego”.
Gdzie ta technologia sprawdza się najlepiej
Najbardziej oczywiste zastosowania to narzędziownie, produkcja form i wykonywanie elementów, których geometria jest zbyt złożona dla klasycznego skrawania. W praktyce chodzi o wykrojniki, matryce, stemple, gniazda form wtryskowych, cienkie szczeliny, ostre narożniki wewnętrzne i głębokie kieszenie. To właśnie tam EDM pokazuje pełnię możliwości.
- Formy wtryskowe - szczególnie wtedy, gdy potrzebne są ostre narożniki, głębokie żebra i precyzyjne gniazda.
- Wykrojniki i matryce - dobra odpowiedź na twarde stale i skomplikowane kontury.
- Elementy po hartowaniu - tutaj technologia eliminuje ryzyko odkształceń od cięcia czy dużych sił skrawania.
- Części z węglików spiekanych - przy odpowiednim doborze parametrów można uzyskać bardzo trudne geometrycznie detale.
- Precyzyjne elementy do aparatury elektrycznej i elektromechanicznej - zwłaszcza tam, gdzie liczy się dokładne gniazdo, kanał, prowadzenie lub powtarzalność wymiaru.
- Otwory startowe i głębokie kanały - szczególnie przy pracy z drutem i przy elementach wymagających dokładnego wejścia w materiał.
W warsztacie usługowym albo narzędziowni to technologia bardzo cenna. W garażu, przy pojedynczych, prostych detalach, zwykle nie ma sensu inwestować w tak złożony proces. I to jest uczciwy wniosek: nie każda dobra technika jest dobra dla każdego zadania. Czasem lepiej wybrać prostsze i szybsze rozwiązanie, nawet jeśli jest mniej efektowne.
Zanim zlecisz erodowanie, sprawdź te rzeczy
Gdy ktoś pyta mnie, czy EDM będzie opłacalne, najpierw sprawdzam kilka konkretów. Bez tego łatwo przeszacować możliwości technologii albo zapłacić za precyzję, której detal wcale nie potrzebuje.
- Czy materiał rzeczywiście przewodzi prąd i czy nie ma już na etapie projektu żadnej blokady technologicznej.
- Czy geometria wymaga ostrych narożników, głębokich kieszeni albo wąskich szczelin, których frez nie zrobi wygodnie.
- Czy ważniejsza jest dokładność niż tempo wykonania.
- Czy ktoś policzył koszt elektrod, ich zużycia, pomiaru i ewentualnych przejść wykańczających.
- Czy detal wymaga późniejszego wykończenia powierzchni albo dodatkowej obróbki po erozji.
Jeśli odpowiedzi układają się po stronie „tak”, ta metoda zwykle broni się bardzo dobrze. Jeśli detal jest prosty, płaski i ma wyjść szybko, najczęściej wygrywa frezowanie, laser albo waterjet. Ja właśnie tak traktuję EDM: nie jako efektowną ciekawostkę, tylko jako precyzyjne narzędzie do zadań, w których klasyczna obróbka zaczyna się po prostu ograniczać.
