Kabel YAKY 5x50 to rozwiązanie, które najczęściej wybiera się wtedy, gdy instalacja ma działać na stałe i ma przenieść sensowną moc na dłuższym odcinku. W tym artykule rozbijam ten temat na praktyczne kawałki: wyjaśniam oznaczenie, pokazuję typowe zastosowania, podaję najważniejsze parametry i podpowiadam, jak nie przepłacić za zbyt duży przekrój albo nie utknąć z kablem, który w projekcie wygląda dobrze, a w montażu już nie.
Najważniejsze fakty, zanim zamówisz kabel
- To kabel energetyczny na 0,6/1 kV z żyłami aluminiowymi i izolacją PVC.
- Jest przeznaczony do instalacji stałych: wewnątrz, na zewnątrz, w ziemi i w kanałach kablowych.

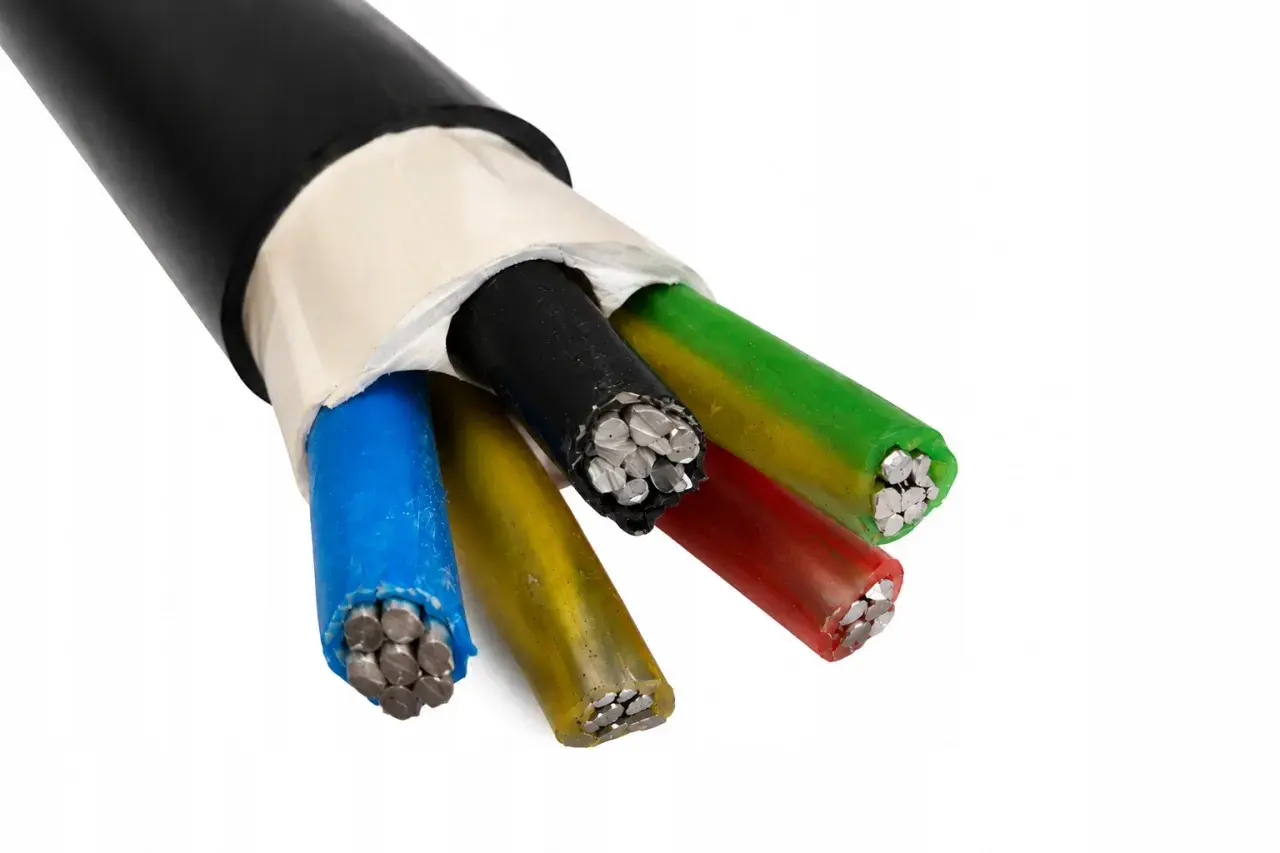

- W wersji 5x50 mówimy o pięciu żyłach po 50 mm² każda, a dokładne wykonanie może się różnić w zależności od producenta.
- W praktyce trzeba pilnować promienia gięcia, warunków ułożenia i poprawnego zakończenia żył aluminiowych.
- Przy typowych założeniach katalogowych obciążalność dla tego przekroju sięga około 131 A w powietrzu i 142 A w ziemi, ale realny wynik zależy od trasy i otoczenia.
- Jeśli projekt wymaga żyły ochronnej, warto sprawdzić wersję z oznaczeniem żo, bo to ma znaczenie przy podłączaniu.
Co oznacza oznaczenie kabla i dlaczego to ma znaczenie
Na takie kable patrzę zawsze najpierw jak na zestaw konkretów, a dopiero później jak na nazwę handlową. W praktyce oznaczenie mówi mi, że mam do czynienia z kablem energetycznym do stałych instalacji, z żyłami aluminiowymi, izolacją i powłoką z PVC oraz napięciem znamionowym 0,6/1 kV. To ważne, bo od razu ustawia go w roli przewodu zasilającego, a nie uniwersalnego kabla „do wszystkiego”.
Samo 5x50 oznacza pięć żył o przekroju 50 mm². W wersji bez dodatkowego oznaczenia ochronnego nie zakładałbym automatycznie, że jedna z nich pełni rolę PE. Jeśli pojawia się zapis żo, wówczas w kablu występuje żyła ochronna w kolorze żółto-zielonym, co ma znaczenie przy doborze i późniejszym podłączeniu. W katalogach spotyka się też różne odmiany wykonania żył sektorowych, oznaczane literami typu SE albo SM, ale dla użytkownika końcowego najważniejsze jest to, czy dokumentacja producenta zgadza się z projektem i sposobem montażu.
| Parametr | Wartość orientacyjna | Co to oznacza w praktyce |
|---|---|---|
| Napięcie znamionowe | 0,6/1 kV | Do typowych niskonapięciowych instalacji zasilających |
| Liczba żył | 5 | Przydaje się tam, gdzie potrzebujesz kilku torów roboczych w jednym kablu |
| Przekrój żył | 50 mm² | To już kabel do poważniejszego zasilania, a nie lekkich obwodów |
| Materiał żył | Aluminium | Niższy koszt niż miedź, ale trzeba pilnować poprawnych końcówek i połączeń |
| Izolacja i powłoka | PVC / PVC | Sprawdzone rozwiązanie do instalacji stałych, również na zewnątrz |
| Temperatura pracy żyły | Do 70°C | To ogranicza obciążenie i wpływa na dobór zabezpieczeń |
| Minimalna temperatura montażu | -5°C | W chłodzie kabel robi się sztywniejszy i łatwiej go uszkodzić |
| Promień gięcia | 15 x D, czyli około 44 cm przy średnicy 29,5 mm | Nie wolno go zaginać „na ostro” przy wejściu do rozdzielnicy lub studni |
| Średnica zewnętrzna | Około 29,5 mm | To już wyraźnie grubszy kabel, wymagający miejsca na trasie i w dławikach |
| Masa | Około 1230 kg/km | 100 metrów waży mniej więcej 123 kg, więc transport i rozwijanie trzeba zaplanować |
| Rezystancja żył | 0,641 Ω/km | Ma wpływ na spadek napięcia przy dłuższej trasie |
Już z tych danych widać, że to kabel do instalacji traktowanej poważnie, a nie jako przypadkowy „grubszy przewód”. Gdy znamy jego konstrukcję, łatwiej ocenić, gdzie faktycznie ma sens, a gdzie będzie tylko kosztownym nadmiarem.
Gdzie ten kabel sprawdza się najlepiej
W praktyce taki kabel wybiera się do stałych tras zasilających, szczególnie tam, gdzie liczy się trwałość i rozsądny koszt w stosunku do mocy. Dobrze odnajduje się w zasilaniu warsztatu, garażu, budynku gospodarczego, hali, rozdzielnicy pomocniczej albo dłuższego odcinka prowadzonego w ziemi. Dopuszczenie do układania w ziemi, w powietrzu, w kanałach kablowych i wewnątrz budynków daje sporo swobody, ale nie zwalnia z poprawnego projektu.
Ja traktuję ten typ kabla jako sensowny wybór wtedy, gdy instalacja ma pracować długo i bez częstych zmian. Nie jest to rozwiązanie do ruchomych podłączeń, bębnów roboczych czy miejsc, gdzie przewód będzie wielokrotnie zginany i rozwijany. PVC dobrze sprawdza się w standardowych warunkach, ale jeśli trasa przechodzi przez strefę podwyższonej temperatury, obok źródeł ciepła albo w bardzo ciasnej wiązce z innymi kablami, trzeba liczyć się z deratingiem, czyli obniżeniem dopuszczalnego obciążenia.
- Zasilanie budynku pomocniczego z głównej rozdzielnicy.
- Odcinek w ziemi między złączem a obiektem.
- Stałe zasilanie urządzeń w warsztacie lub małej hali.
- Trasa prowadzona w kanale kablowym albo na konstrukcji wsporczej.
- Instalacje, w których ważna jest odporność na UV i normalne warunki atmosferyczne.
Jeśli więc potrzebujesz kabla „na stałe”, ten wariant ma bardzo dużo sensu. Gdy jednak najważniejsze stają się temperatura pracy, większa rezerwa cieplna albo wyższa obciążalność przy tym samym przekroju, warto od razu porównać go z innymi typami.
Jak dobrać przekrój i nie przepłacić
Przy kablach tego typu największy błąd polega na kupowaniu „na zapas”, bez policzenia trasy i rzeczywistego obciążenia. Ja zawsze zaczynam od trzech rzeczy: jaki prąd ma popłynąć, jaka jest długość odcinka i w jaki sposób kabel będzie ułożony. Dopiero potem patrzę na przekrój. Sam fakt, że kabel ma 5x50, nie oznacza jeszcze, że będzie optymalny do każdej instalacji 5-żyłowej.
W katalogowych warunkach dla kabla aluminiowego 5x50 z izolacją PVC można przyjąć orientacyjnie 131 A w powietrzu i 142 A w ziemi, ale to wartości liczone dla konkretnych założeń dotyczących temperatury otoczenia, sposobu ułożenia i symetrycznego obciążenia trójfazowego. Gdy kabel leży w grupie innych przewodów, w wyższej temperaturze albo w gruncie o gorszym odprowadzaniu ciepła, obciążalność spada. I to właśnie tu wielu inwestorów wpada w pułapkę: patrzą tylko na przekrój, a nie na warunki pracy.
- Sprawdź sumaryczne obciążenie odbiorników, a nie tylko moc pojedynczego urządzenia.
- Policz długość trasy, łącznie z zapasem na wejście do rozdzielnicy i zakończenia.
- Uwzględnij spadek napięcia, zwłaszcza gdy kabel idzie na kilkadziesiąt metrów.
- Sprawdź, czy kabel będzie ułożony w ziemi, w powietrzu, w kanale czy w wiązce.
- Nie zapomnij o sposobie zakończenia żył aluminiowych i zgodności osprzętu.
Praktyczna uwaga jest prosta: im dłuższa trasa, tym bardziej opłaca się policzyć spadek napięcia przed zakupem, bo sama „mocna” liczba na papierze nie rozwiązuje problemu. I właśnie dlatego warto porównać ten kabel z alternatywami, które oferują inną izolację albo inny materiał żył.
Kiedy wybrać YAKY, a kiedy YAKXS lub YKY
Wybór nie sprowadza się do pytania „który jest najlepszy”, tylko „który pasuje do warunków”. YAKY jest klasycznym rozwiązaniem z aluminium i PVC, YAKXS daje izolację XLPE, a YKY opiera się na miedzi i PVC. To trzy różne odpowiedzi na podobny problem, ale każda ma inne mocne strony.
| Typ kabla | Materiał żył | Izolacja | Największa zaleta | Najczęstsze zastosowanie |
|---|---|---|---|---|
| YAKY | Aluminium | PVC | Dobra relacja ceny do możliwości | Stałe zasilanie, trasy standardowe, projekty w rozsądnym budżecie |
| YAKXS | Aluminium | XLPE | Wyższa odporność termiczna i większa rezerwa pracy | Mocniej obciążone odcinki, gdy kabel ma pracować „cieplej” |
| YKY | Miedź | PVC | Bardzo dobra przewodność i wygodne zakończenia | Instalacje, w których projekt lub warunki montażowe premiują miedź |
Jeśli miałbym sprowadzić wybór do jednego zdania, powiedziałbym tak: YAKY wygrywa, gdy liczy się koszt i typowa instalacja stała, YAKXS ma sens, gdy chcesz większego marginesu termicznego, a YKY wybiera się wtedy, gdy miedź daje przewagę w projekcie albo przy zakończeniach. To ważne, bo przy długich trasach sama cena metra bywa myląca. Czasem tańszy kabel wymaga większej liczby kompromisów montażowych, a droższy rozwiązuje je od razu.
W praktyce nie chodzi więc o to, żeby szukać „najmocniejszego” przewodu, tylko o to, żeby wybrać kabel, który najlepiej pasuje do konkretnej trasy i odbiorników.
Najczęstsze błędy, które psują nawet dobry projekt
Na budowie i w warsztacie widzę ciągle te same pomyłki. Nie są spektakularne, ale potrafią zrujnować sens dobrego doboru. Najgorsze jest to, że większość z nich wychodzi dopiero po montażu, kiedy kabel już leży, a poprawka kosztuje znacznie więcej niż wcześniejsze sprawdzenie dokumentacji.
- Zamawianie kabla bez potwierdzenia, czy potrzebna jest wersja z żyłą ochronną żo.
- Ignorowanie sposobu ułożenia i przyjmowanie tej samej obciążalności dla ziemi i powietrza.
- Brak uwzględnienia temperatury otoczenia oraz grupowania z innymi kablami.
- Zbyt ciasne gięcie przy wejściu do rozdzielnicy, studni albo puszki.
- Stosowanie przypadkowych końcówek do aluminium zamiast osprzętu przewidzianego do takiego materiału.
- Zakładanie, że kabel do ziemi można traktować jak zwykły przewód prowadzący „gdziekolwiek”.
W przypadku aluminium szczególnie ważne są końcówki, czystość połączenia i odpowiedni moment dokręcenia. To nie jest detal kosmetyczny, tylko realny wpływ na grzanie i trwałość połączenia. Jeśli ktoś oszczędza właśnie tutaj, to później płaci za przegrzewanie albo za diagnostykę, której dało się uniknąć.
Co sprawdzam przed zamówieniem bębna do warsztatu lub domu
Zanim wpiszę kabel na listę materiałów, zawsze robię krótką kontrolę. To oszczędza czas i eliminuje najprostsze pomyłki, które w elektryce potrafią być najdroższe.
- Czy projekt rzeczywiście wymaga kabla 5-żyłowego, a nie 4-żyłowego z osobnym PE?
- Czy w dokumentacji jest wskazana wersja z żyłą ochronną, czyli oznaczenie żo?
- Czy długość trasy uwzględnia zapas na zakończenia, rozdzielnicę i ewentualny montaż po łuku?
- Czy warunki ułożenia są zgodne z kartą katalogową producenta?
- Czy osprzęt końcowy jest przeznaczony do aluminium?
- Czy przewidziano miejsce na średnicę kabla, dławiki i właściwy promień gięcia?
Jeżeli trasa jest długa, a obciążenie graniczne, to właśnie tu rozstrzyga się, czy cały dobór będzie udany. Przy kablu aluminiowym największą różnicę robi nie tylko sam przekrój, ale też sposób ułożenia, jakość zakończeń i uczciwe policzenie warunków pracy. I to jest chyba najpraktyczniejsza rzecz, jaką warto zapamiętać: dobrze dobrany kabel nie robi wrażenia tylko w specyfikacji, ale przede wszystkim po kilku latach bezproblemowej pracy.
