Puszka żelowa WAGO przydaje się tam, gdzie połączenie elektryczne ma działać w wilgoci, na zewnątrz albo w miejscu narażonym na zachlapanie, a jednocześnie nie chcesz zalewać instalacji na stałe. W tym tekście wyjaśniam, jak działa taka osłona, kiedy ma sens, czym różni się od zwykłej puszki i jak dobrać właściwy wariant do konkretnego obwodu. Dorzucam też praktyczne wskazówki montażowe oraz kilka błędów, które najczęściej psują cały efekt.
Najważniejsze fakty, które warto znać przed zakupem
- To nie jest zwykła puszka, tylko żelowa osłona do zabezpieczania złączek w miejscach narażonych na wilgoć.
- Najmocniejsza strona tego rozwiązania to szybki montaż i możliwość późniejszego otwarcia instalacji.
- W instalacjach 230 V osłona żelowa zwykle pracuje wewnątrz dodatkowej puszki, bo sama chroni głównie połączenie żył.
- Wersję trzeba dobrać do złączek i przekroju przewodów, bo nie każda osłona pasuje do każdego układu.
- IPX8 nie oznacza „rób, co chcesz” - nadal liczy się poprawny montaż, odciążenie przewodów i zgodność z zastosowaniem.
- Najlepiej sprawdza się przy oświetleniu zewnętrznym, pompach, nawadnianiu, łazienkach i innych punktach narażonych na wodę.
Czym jest żelowa osłona do złączek i kiedy naprawdę się przydaje
W praktyce patrzę na to rozwiązanie jako na prosty sposób ochrony połączenia, a nie na „superpuszkę” do wszystkiego. Żelowa osłona do złączek otacza samo miejsce połączenia i chroni je przed wilgocią, kondensacją oraz zachlapaniem, ale nie zastępuje całej logiki instalacji. To ważne rozróżnienie, bo wiele osób oczekuje od niej więcej, niż faktycznie powinna robić.

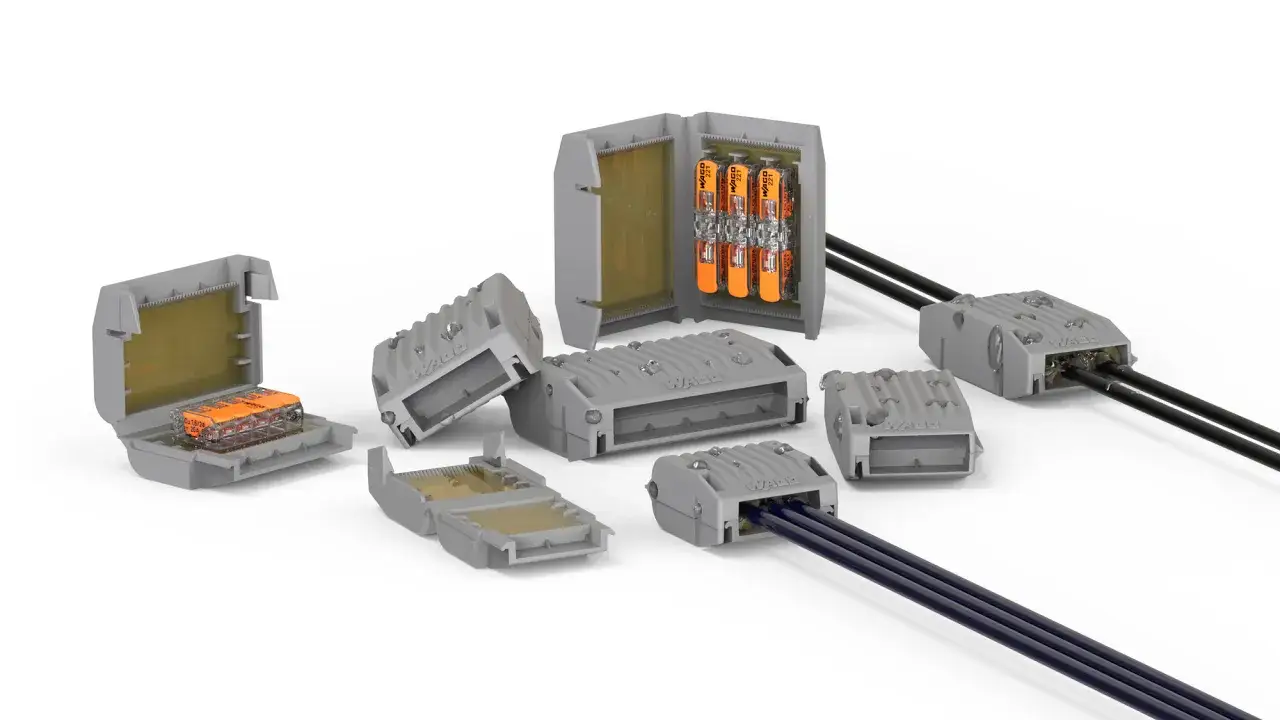

Najczęściej ma sens tam, gdzie połączenie pracuje w trudnym środowisku: przy lampach ogrodowych, pompach, systemach nawadniania, w łazienkach, przy infrastrukturze zewnętrznej albo w miejscach o dużej wilgotności. WAGO podaje, że Gelbox występuje w dziewięciu rozmiarach, co ułatwia dopasowanie do konkretnego układu złączek. Producent zaznacza też, że osłony są przeznaczone do rozwiązań niskonapięciowych i bardzo niskonapięciowych, a w wersjach do 230 V powinny pracować w dodatkowej puszce instalacyjnej. To nie jest detal, tylko kwestia bezpieczeństwa i poprawnej izolacji.
Ja traktuję ten produkt jako kompromis między ochroną a serwisowalnością. Jeśli instalacja może być kiedyś przerobiona, rozbudowana albo skontrolowana, żelowa osłona jest znacznie wygodniejsza niż trwałe zalanie żywicą. Jeśli natomiast połączenie ma zostać „zamknięte na zawsze” i pracować w bardzo agresywnym środowisku, trzeba już rozważać inne metody uszczelnienia. Ten wybór prowadzi wprost do pytania, czym takie rozwiązanie różni się od klasycznej puszki i od pełnej zalewy.
Jak działa żel i czym różni się od zwykłej puszki oraz zalewy
Mechanika jest banalna, ale właśnie w tym tkwi siła tego systemu: wkładasz oprzewodowane złączki do osłony, zamykasz ją i żel otacza połączenie. Nie trzeba mieszać składników, czekać na utwardzenie ani martwić się o czas schnięcia. To szczególnie wygodne przy drobnych pracach serwisowych, gdzie liczy się szybki powrót instalacji do działania.
Najważniejsza różnica między żelową osłoną, zwykłą puszką i zalewą polega na tym, jak dużo serwisu zostawiasz sobie na później. Żel chroni, ale nie zamyka tematu bezpowrotnie. Z drugiej strony sama puszka bez dodatkowego zabezpieczenia nie rozwiązuje problemu wilgoci. Pełna zalewa daje mocną barierę, ale praktycznie zabija możliwość łatwej przeróbki połączenia.
| Rozwiązanie | Najlepiej sprawdza się | Plusy | Ograniczenia |
|---|---|---|---|
| Osłona żelowa | Miejsca wilgotne, ale nadal serwisowalne | Szybki montaż, dobra ochrona połączenia, możliwość późniejszego otwarcia | Trzeba dobrać właściwy wariant i zachować poprawny montaż |
| Zwykła puszka z złączkami | Suche wnętrza i standardowe obwody | Tania, uniwersalna, łatwa do rozbudowy | Bez dodatkowej ochrony przed wodą i kondensacją |
| Zalewanie żywicą lub masą | Instalacje trudnodostępne i niemal nienaprawialne | Wysoka trwałość i mocna bariera środowiskowa | Praktycznie brak serwisowalności, większa uciążliwość przy naprawie |
Warto też zrozumieć, co oznacza IPX8. To bardzo wysoki poziom ochrony przed wodą, kojarzony z długotrwałym zanurzeniem, ale sam wynik z etykiety nie zwalnia z myślenia o całej instalacji. Jeśli przewody są źle dobrane, izolacja jest uszkodzona albo obudowa nie została poprawnie zamknięta, nawet dobry system żelowy nie uratuje projektu. Dlatego po żel sięgam wtedy, gdy potrzebuję ochrony połączenia, ale nie chcę rezygnować z możliwości późniejszej ingerencji. To naturalnie prowadzi do wyboru odpowiedniego wariantu.
Jak dobrać właściwy wariant do instalacji
Tu najłatwiej o pomyłkę, bo na rynku funkcjonuje kilka podobnych nazw, a różnice bywają praktyczne, nie marketingowe. W przypadku Gelboxów liczy się przede wszystkim kompatybilność z złączkami, liczba żył, przekrój przewodu i to, czy potrzebujesz wersji do połączenia przelotowego, czy rozgałęźnego.
Kompatybilność z złączkami
W ofercie WAGO osłony są projektowane pod konkretne serie złączek, przede wszystkim 221 i 2273. To ważne, bo nie chodzi tylko o markę, ale o geometrię całego układu. Jeśli osłona jest za mała albo źle dobrana do typu złączki, montaż robi się ciasny, a szczelne domknięcie traci sens. Ja przy doborze zawsze sprawdzam nie tylko samą nazwę serii, lecz także wariant obudowy i maksymalny przekrój przewodu.
Przekrój przewodu i liczba torów
W praktyce spotkasz wersje dla przewodów do 4 mm² oraz większe warianty do 6 mm². To wystarcza w wielu zastosowaniach domowych i ogrodowych, ale nie jest uniwersalne dla każdej instalacji. Jeśli robisz prosty obwód oświetlenia zewnętrznego, zwykle nie potrzebujesz dużej obudowy. Jeśli jednak łączysz kilka przewodów albo robisz rozgałęzienie, lepiej od razu wybrać wariant z zapasem miejsca.
Przeczytaj również: Wyłącznik, rozłącznik i odłącznik - różnice w praktyce
Warunki pracy i miejsce montażu
Nie każda wilgoć wygląda tak samo. Inaczej pracuje połączenie pod zadaszeniem, inaczej przy pompie, a jeszcze inaczej w łazience lub w strefie narażonej na bezpośrednie zalanie. W przypadku instalacji 230 V pamiętaj o dodatkowej puszce, bo sama osłona żelowa nie rozwiązuje kwestii pełnej ochrony obwodu. Przy SELV, czyli bardzo niskim napięciu bezpiecznym, układ bywa prostszy, ale nadal trzeba zachować porządek w prowadzeniu przewodów i poprawne domknięcie osłony.
Jeśli myślisz o zakupie, orientacyjnie gotowe żelowe zestawy ze złączkami WAGO widziałem w polskich ofertach mniej więcej w przedziale od 36 do 87 zł, zależnie od liczby złączek i wersji. To nie jest produkt najtańszy, ale płacisz tu głównie za wygodę montażu, szczelność i możliwość późniejszego serwisu. Właśnie dlatego przed zakupem lepiej poświęcić minutę na dobór niż potem walczyć z niedopasowaną obudową. Następny krok to sam montaż, bo tutaj najczęściej pojawiają się błędy.
Montaż krok po kroku i błędy, które psują szczelność
Sam montaż jest prosty, ale wymaga dyscypliny. Ja trzymam się jednej zasady: połączenie ma być przygotowane tak, jakby miało pracować długo w trudnym środowisku, a nie tylko „na chwilę”. W praktyce oznacza to czyste przewody, poprawnie dobrane złączki i osłonę dopasowaną do konkretnego układu.
- Przygotuj przewody i odizoluj je zgodnie z wymaganiami użytej złączki.
- Upewnij się, że izolacja nie jest nadcięta, spłaszczona ani zabrudzona.
- Włóż przewody do złączek i sprawdź, czy połączenie jest pewne mechanicznie.
- Umieść oprzewodowane złączki w osłonie żelowej.
- Zamknij obudowę spokojnym, równym dociskiem.
- Schowaj całość w miejscu przewidzianym przez projekt instalacji, najlepiej tak, aby przewody nie były naprężone.
Najczęstsze błędy widzę zawsze podobne. Po pierwsze, ktoś wkłada do środka zbyt dużo przewodów i liczy, że żel wszystko „dociśnie”. Po drugie, przewody są źle odizolowane albo mają uszkodzoną izolację. Po trzecie, obudowa ląduje w miejscu, gdzie naciąg kabla pracuje na połączenie. Żel nie ma za zadanie naprawiać błędów montażowych, tylko chronić dobrze wykonane połączenie.
- Nie mieszaj żelowej osłony z przypadkową złączką, jeśli producent nie przewidział takiej konfiguracji.
- Nie rezygnuj z dodatkowej puszki tam, gdzie wymaga tego napięcie i sposób instalacji.
- Nie używaj ponownie starego zestawu, jeśli chcesz zachować pełną ochronę po przeróbce - przy zmianie połączenia lepiej dać nowe złączki i nową osłonę.
- Nie traktuj żelu jak zamiennika odciążenia mechanicznego kabla.
Właśnie ten punkt o ponownym użyciu jest istotny. WAGO podkreśla, że przy zmianie układu najlepiej zastosować nowe złączki i nową osłonę, bo tylko wtedy zachowujesz deklarowany poziom ochrony. To jeden z tych szczegółów, które na papierze wyglądają niewinnie, a w praktyce decydują o tym, czy instalacja będzie naprawdę szczelna. A skoro już mowa o decyzjach, warto uczciwie powiedzieć, kiedy takie rozwiązanie ma sens, a kiedy lepiej wybrać coś innego.
Kiedy to rozwiązanie ma sens, a kiedy lepiej szukać innej ochrony
Żelowa osłona sprawdza się tam, gdzie potrzebujesz połączenia odpornego na wilgoć, ale nadal chcesz mieć dostęp serwisowy. To bardzo dobre rozwiązanie dla majsterkowicza, instalatora i każdego, kto nie chce spędzać czasu na mieszaniu mas uszczelniających. Jeśli instalacja ma być uruchomiona szybko, bez długiego czekania na utwardzenie, przewaga jest oczywista.
Są jednak sytuacje, w których wybrałbym coś innego. Jeśli połączenie ma pracować w wyjątkowo agresywnym środowisku chemicznym, ma być praktycznie nienaprawialne albo projekt wymaga pełnego „zalania” i braku późniejszej ingerencji, żywica albo inna masa może być bardziej odpowiednia. Z kolei w suchych wnętrzach, gdzie wilgoć nie jest realnym problemem, taki system bywa po prostu przerostem formy nad treścią.
Warto też odróżnić ochronę połączenia od ochrony całej trasy kablowej. Żelowa osłona nie załatwia wszystkiego: nie poprawi złego prowadzenia przewodu, nie skompensuje naprężeń i nie zastąpi rozsądnej lokalizacji puszki. Dlatego ja zawsze patrzę na nią jako na element większej układanki, a nie magiczny produkt „na każdy problem”. Jeśli ta perspektywa jest zachowana, bardzo łatwo docenić jej praktyczność. Zostaje jeszcze ostatnia rzecz: co sprawdzić przed zakupem, żeby nie przepłacić i nie pomylić wersji.
Na co zwrócić uwagę przed zakupem, żeby nie wziąć złej wersji
Jeśli kupujesz takie rozwiązanie do konkretnego zadania, sprawdź cztery rzeczy: serię złączek, maksymalny przekrój przewodu, liczbę połączeń oraz miejsce montażu. To brzmi prosto, ale właśnie na tych punktach najczęściej rozjeżdża się cały projekt. Najgorszy scenariusz to nie sama cena, tylko zestaw, który wygląda dobrze w sklepie, a w praktyce okazuje się za mały albo niepasujący do złączek.
- Sprawdź, czy zestaw jest przeznaczony do serii 221, 2273 albo do wersji inline, jeśli taki układ planujesz.
- Porównaj przekrój przewodu z zakresem podanym przez producenta.
- Oceń, czy potrzebujesz wariantu do pojedynczego połączenia, czy do kilku torów w jednej obudowie.
- Ustal, czy instalacja będzie pracować w 230 V, SELV, czy w innym środowisku wymagającym dodatkowej ochrony.
- Jeśli obwód może być przerabiany, licz się z zakupem nowych złączek i nowej osłony przy większej zmianie.
Puszka żelowa WAGO ma sens wtedy, gdy szukasz połączenia szybkiego w montażu, szczelnego i nadal możliwego do serwisowania. W dobrze dobranej wersji to rozwiązanie oszczędza czas i zmniejsza ryzyko problemów z wilgocią, ale tylko pod warunkiem, że traktujesz je jako element poprawnie zaprojektowanej instalacji. Dla mnie to jeden z tych produktów, które nie robią wokół siebie niepotrzebnego hałasu, za to naprawdę ułatwiają życie tam, gdzie elektryka spotyka się z wodą.
