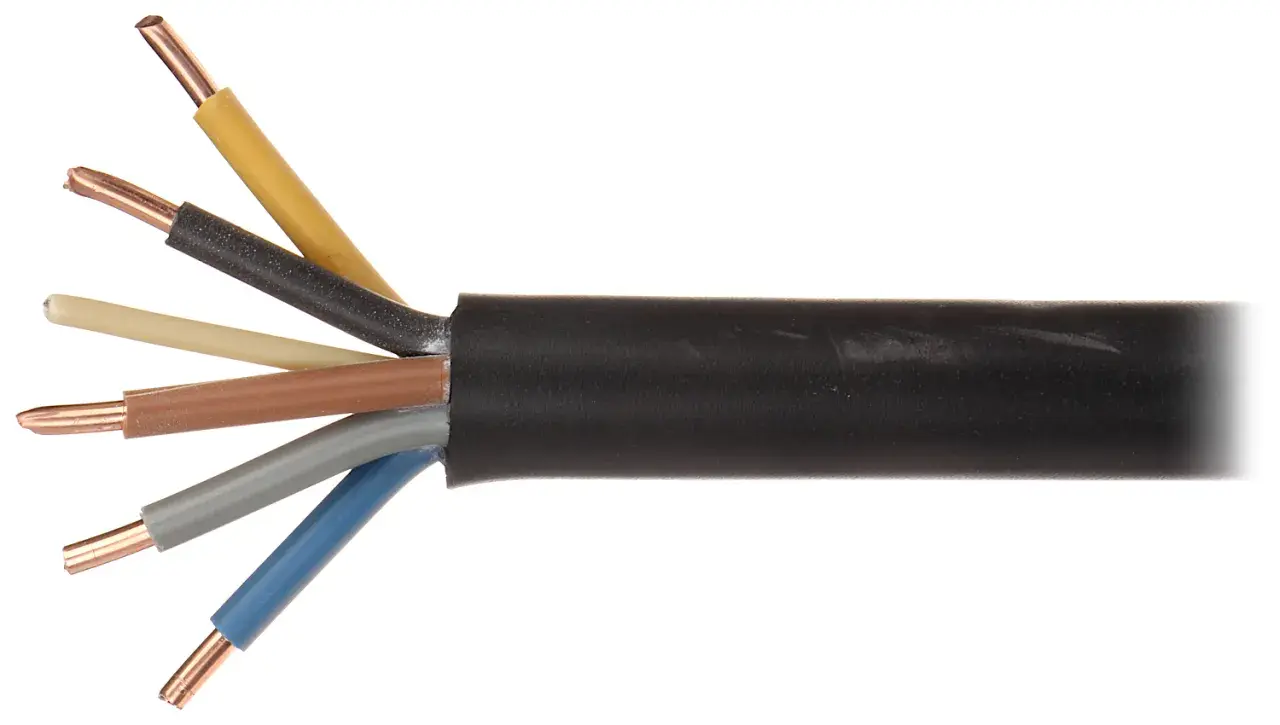

Kabel YKY 3x6 to rozsądny wybór wtedy, gdy instalacja ma działać stabilnie przez lata, a nie tylko „przejść” odbiór. W praktyce patrzę na niego jak na solidny, miedziany kabel do stałych połączeń, często prowadzonych na zewnątrz, w gruncie albo do warsztatu i budynku gospodarczego. W tym tekście rozkładam temat na konkrety: co oznacza to oznaczenie, jakie ma parametry, gdzie ma sens i kiedy lepiej sięgnąć po inny przekrój.
Najkrócej, ten przekrój daje sensowny zapas do stałych instalacji
- Trzy żyły po 6 mm² oznaczają większy zapas niż w popularnym 3x4, zwłaszcza na dłuższych trasach.
- W warunkach katalogowych kabel przenosi około 56 A w ziemi i 45 A w powietrzu osłoniętym od słońca.
- Ma napięcie znamionowe 0,6/1 kV, więc pasuje do typowych instalacji niskonapięciowych.
- Średnica zewnętrzna wynosi około 13,5 mm, a masa około 339 kg/km, więc to już wyraźnie „poważniejszy” kabel niż cienkie odcinki domowe.
- Najlepiej sprawdza się w instalacjach stałych: garaż, warsztat, altana, zasilanie budynku gospodarczego, odcinki w ziemi.
Co oznacza ten symbol i z czego ten kabel jest zbudowany
W oznaczeniu YKY najważniejsze jest to, że chodzi o kabel energetyczny do instalacji stałych, z miedzianymi żyłami i izolacją oraz powłoką z PVC. Zapis 3x6 informuje po prostu o trzech żyłach o przekroju 6 mm² każda. Ja zawsze czytam to razem z pełnym opisem katalogowym, bo sama liczba żył nie mówi jeszcze, jak dokładnie kabel ma być wykorzystany i czy dany wariant przewiduje właściwy układ żył dla konkretnej instalacji.
To nie jest przewód do ruchomych odbiorników ani do prowizorycznego przedłużacza. Jego naturalne środowisko to instalacja stała, prowadzona wewnątrz budynku, na zewnątrz, a w wielu przypadkach także w gruncie lub w betonie. Właśnie dlatego ten typ kabla wybiera się częściej do zasilania budynków pomocniczych niż do drobnych, krótkich odcinków wewnątrz domu.
Gdy znam już budowę, przechodzę do parametrów, bo to one pokazują, czy kabel naprawdę pasuje do zadania, czy tylko dobrze wygląda w nazwie.
Najważniejsze parametry, które naprawdę wpływają na dobór
Przy kablach zbyt łatwo zatrzymać się na samym przekroju. W praktyce liczą się jeszcze temperatura pracy, sposób ułożenia, długość trasy i rezystancja żył. To właśnie te liczby mówią, czy dany odcinek będzie pracował spokojnie, czy zacznie niepotrzebnie grzać się albo generować zbyt duży spadek napięcia.
| Parametr | Wartość | Co to daje w praktyce |
|---|---|---|
| Typ kabla | miedziany kabel energetyczny z izolacją i powłoką PVC | dobry do stałych połączeń, także poza wnętrzem budynku |
| Liczba żył | 3 x 6 mm² | trzy przewodzące żyły o większym przekroju niż w popularnych lekkich odcinkach |
| Napięcie znamionowe | 0,6/1 kV | standard dla niskiego napięcia w typowych instalacjach zasilających |
| Temperatura pracy żyły | 70°C | warto pilnować obciążenia i warunków układania |
| Minimalna temperatura układania | -5°C | zimą kabel staje się wyraźnie mniej wygodny w montażu |
| Rezystancja żyły w 20°C | 3,08 Ω/km | mniejszy spadek napięcia niż w 3x4, szczególnie na dłuższej trasie |
| Średnica zewnętrzna | ok. 13,5 mm | trzeba ją uwzględnić przy przepustach, dławnicach i peszlach |
| Masa orientacyjna | ok. 339 kg/km | 10 m waży około 3,4 kg, więc przy dłuższych odcinkach transport i układanie są już odczuwalne |
| Obciążalność długotrwała | ok. 56 A w ziemi, 45 A w powietrzu osłoniętym | to punkt wyjścia do doboru zabezpieczenia, nie gotowy projekt instalacji |
Warto pamiętać, że te liczby pochodzą z warunków katalogowych, czyli przy założeniu określonej temperatury otoczenia, głębokości ułożenia i braku niekorzystnego grupowania kabli. W realnej instalacji zawsze koryguję je o sposób prowadzenia trasy, sąsiednie przewody i warunki cieplne otoczenia. Dzięki temu łatwiej uniknąć sytuacji, w której kabel jest formalnie „dobrany”, ale w praktyce pracuje zbyt gorąco.
Kiedy te parametry są już jasne, można sensownie odpowiedzieć na kolejne pytanie: gdzie taki kabel naprawdę ma przewagę, a gdzie byłby tylko przewymiarowany.
Gdzie ten przekrój sprawdza się najlepiej
W mojej ocenie 6 mm² zaczyna mieć sens wtedy, gdy instalacja nie jest już tylko krótkim odgałęzieniem do jednego gniazda. To dobry wybór do zasilania warsztatu, garażu, altany, bramy, małego budynku gospodarczego albo dłuższego odcinka między rozdzielnicą główną a podrozdzielnią. Im dłuższa trasa, tym bardziej docenisz niższą rezystancję żył i mniejszy spadek napięcia.
- Warsztat lub garaż - jeśli w przyszłości dojdą elektronarzędzia, kompresor albo ogrzewanie, 3x6 daje rozsądny margines.
- Altana, domek ogrodowy, budynek gospodarczy - kabel dobrze pasuje do prowadzenia w gruncie i do stałego zasilania na zewnątrz.
- Dłuższy odcinek zasilający - przy większej odległości spadek napięcia robi się ważniejszy niż sama „moc” zapisana na papierze.
- Instalacja z zapasem na przyszłość - czasem lepiej położyć raz solidniejszy przewód niż po dwóch latach wracać do wykopu.
Nie traktowałbym go natomiast jako automatycznego wyboru do wszystkiego. Na bardzo krótkich odcinkach i małych obciążeniach bywa zwyczajnie za duży, droższy i mniej wygodny w układaniu. To prowadzi prosto do porównania z innymi wariantami, bo właśnie tam najłatwiej ocenić, czy warto dopłacić.
Kiedy lepszy będzie 3x4 albo inny wariant z tym samym napięciem
Najkrótsza odpowiedź brzmi: wtedy, gdy długość trasy i pobór prądu nie uzasadniają większego przekroju. Sam kabel 3x6 ma wyraźnie niższą rezystancję niż 3x4, ale też kosztuje więcej i zajmuje więcej miejsca przy montażu. Ja zwykle patrzę na to tak, że 3x4 wygrywa prostotą i ceną, a 3x6 wygrywa zapasem i spokojem pracy.
| Wariant | Gdzie ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| 3x4 | krótsze trasy, mniejsze obciążenia | tańszy, lżejszy, łatwiejszy w prowadzeniu | mniejszy zapas i większy spadek napięcia |
| 3x6 | dłuższe odcinki, większa rezerwa, zasilanie pomocniczych obiektów | lepszy margines prądowy, niższa rezystancja żył | większa średnica, wyższy koszt, trudniejszy montaż |
| 5x6 | gdy instalacja wymaga większej liczby żył | bardziej uniwersalny układ dla zasilania trójfazowego | zwykle droższy i mniej poręczny |
Różnica między 3x4 a 3x6 nie jest kosmetyczna. W katalogu widać 4,61 Ω/km dla 3x4 i 3,08 Ω/km dla 3x6, więc sam przekrój daje około 33% mniej rezystancji. Na odcinku 30 m przy obciążeniu 25 A różnica w spadku napięcia to w przybliżeniu 2,3 V na korzyść 3x6. To nie zastępuje obliczeń projektowych, ale dobrze pokazuje, dlaczego przy dłuższych trasach większy przekrój zaczyna robić realną różnicę.
Jeśli więc instalacja jest krótka i lekka, 3x4 może być wystarczający. Jeśli trasa się wydłuża albo planujesz większy pobór, 3x6 daje wyraźnie bezpieczniejszy margines. I właśnie wtedy warto przejść od wyboru przekroju do samego montażu, bo tam najczęściej pojawiają się błędy.
Jak układać go bez typowych błędów
Przy kablach do instalacji stałych największym problemem rzadko jest sam produkt. Częściej zawodzi sposób prowadzenia trasy, źle dobrane zabezpieczenia albo pośpiech przy zakończeniach. Ja zawsze zaczynam od tego, że kabel ma pracować zgodnie z warunkami katalogowymi, a nie „jakoś się zmieścić”.
- Sprawdzam układ sieci i liczbę żył - 3 żyły nie rozwiązują każdego przypadku, więc przed zakupem upewniam się, że taki układ faktycznie pasuje do zadania.
- Dobieram zabezpieczenie do obciążenia i długości trasy - sam przekrój nie wystarcza, jeśli kabel jest za długi albo instalacja ma pracować blisko granicy.
- Przy prowadzeniu w ziemi dbam o głębokość i oznaczenie trasy - w obliczeniach obciążalności przyjmuje się zwykle 0,7 m głębokości, a w praktyce stosuję też folię ostrzegawczą i sensowną podsypkę.
- Nie wyginam kabla na siłę - przy niskiej temperaturze materiał robi się mniej podatny na montaż, a minimalna temperatura układania to -5°C.
- Używam właściwych zakończeń i dławnic - przypadkowe podłączenie potrafi zepsuć nawet dobrze dobrany odcinek.
- Po montażu robię pomiary - sprawdzenie ciągłości, izolacji i skuteczności ochrony to nie formalność, tylko ostatni etap, który zamyka pracę.
Jeżeli nie mam pewności co do układu ochrony, zabezpieczeń albo sposobu uziemienia, zatrzymuję się na etapie projektu. Przy instalacjach stałych to tańsze niż poprawianie błędu po zasypaniu wykopu albo po uruchomieniu obwodu. Dlatego przed zamówieniem odcinka zawsze robię jeszcze krótką checklistę, która oszczędza czas i pieniądze.
Co jeszcze sprawdzam, zanim zamknę temat kabla do garażu lub warsztatu
Przed zakupem zwracam uwagę na trzy rzeczy, które w praktyce robią największą różnicę. Pierwsza to rzeczywista długość trasy z zapasem na wejścia do rozdzielni, zakręty i ewentualne poprawki. Druga to zgodność z układem instalacji, bo czasem zamiast trzech żył potrzebny jest zupełnie inny wariant. Trzecia to przyszłe obciążenie, czyli pytanie, czy ten kabel ma zasilać tylko obecny odbiornik, czy też zostawić miejsce na późniejszą rozbudowę.
- Zapas długości - kilka dodatkowych procent zwykle kosztuje mniej niż brakujące 2 m w kluczowym momencie.
- Zgodność z funkcją obwodu - sam przekrój 6 mm² nie rozwiązuje wszystkiego, jeśli układ żył nie pasuje do instalacji.
- Perspektywa rozwoju - jeśli warsztat, garaż albo altana mają się jeszcze rozbudować, wolę położyć solidniejszy kabel raz, niż wracać do tematu za rok lub dwa.
Tak właśnie patrzę na ten typ kabla: jako na praktyczny wybór tam, gdzie liczy się trwałość, zapas i porządek w instalacji. Jeśli trasa jest rozsądnie zaplanowana, a zabezpieczenia dobrane do rzeczywistego obciążenia, 3x6 daje bardzo dobry kompromis między kosztami, wygodą montażu i spokojem na lata.
