Zabezpieczenia w układzie TN - jak dobrać je dobrze?

W instalacjach elektrycznych liczy się nie tylko to, czy zabezpieczenie „zadziała”, ale czy zrobi to szybko i we właściwym miejscu. W układzie TN wszystko kręci się wokół pętli zwarcia, przewodu PE lub PEN oraz właściwego doboru aparatury, dlatego sam dobór „większego” zabezpieczenia zwykle pogarsza sytuację zamiast ją poprawiać. Poniżej rozkładam ten temat na praktyczne części: od działania zabezpieczeń, przez różnice między TN-C, TN-S i TN-C-S, aż po typowe błędy przy modernizacji rozdzielnicy.

Czym są zabezpieczenia w układzie TN i co naprawdę chronią

Potocznie mówi się o „korkach”, ale w praktyce najczęściej chodzi o wyłączniki nadprądowe, wkładki topikowe albo połączenie obu rozwiązań z wyłącznikiem różnicowoprądowym. W nowoczesnych instalacjach domowych standardem są aparaty, które wyłączają obwód przy przeciążeniu i zwarciu, a nie dawne, jednorazowe wkładki znane z starszych rozdzielnic.

Ja patrzę na to tak: jedno urządzenie chroni przewód, drugie chroni człowieka, a trzecie bywa po prostu wygodnym połączeniem obu funkcji. To ważne rozróżnienie, bo wyłącznik nadprądowy nie zastępuje różnicówki, a różnicówka nie zastępuje zabezpieczenia zwarciowego. W instalacji TN ten podział jest szczególnie istotny, bo prąd zwarcia do obudowy może być duży i zadziałać szybko tylko wtedy, gdy cały tor ochronny jest poprawnie wykonany.

W praktyce oznacza to jedno: zanim zmieni się zabezpieczenie na mocniejsze, trzeba odpowiedzieć sobie na pytanie, co dokładnie ma być chronione i jakim prądem może zakończyć się zwarcie. Bez tego łatwo pomylić poprawę działania z realnym podniesieniem bezpieczeństwa. Właśnie dlatego kolejnym krokiem jest zrozumienie, jak działa szybkie odłączenie zasilania w układzie TN.

Jak działa szybkie odłączenie przy zwarciu do obudowy

W układzie TN prąd uszkodzeniowy wraca do źródła przez przewód ochronny PE albo przewód PEN, więc pętla zwarcia ma zwykle niską impedancję. To dobra wiadomość, bo duży prąd zwarcia pozwala wyłącznikowi nadprądowemu zadziałać bardzo szybko. Zła wiadomość jest taka, że ten mechanizm działa tylko wtedy, gdy przewód ochronny jest ciągły, połączenia są pewne, a odcinki przewodów nie są za długie ani za cienkie.

Praktyczna zasada jest prosta: Zs × Ia ≤ U0. Zs to impedancja pętli zwarcia, Ia to prąd powodujący zadziałanie aparatu w wymaganym czasie, a U0 to napięcie względem ziemi. Jeśli któryś z tych elementów „ucieka” w złą stronę, zabezpieczenie może nie odłączyć obwodu w odpowiednim czasie. W materiałach technicznych ABB dla układów TN właśnie ta zależność jest podstawą oceny ochrony przeciwporażeniowej.

Dla obwodów końcowych do 32 A typowy wymóg odłączenia wynosi 0,4 s przy 230 V AC, a dla obwodów rozdzielczych oraz końcowych powyżej 32 A przyjmuje się zwykle 5 s. To nie są liczby do zapamiętania „na oko”, tylko praktyczny sygnał, że dobór zabezpieczenia trzeba wiązać z pomiarem pętli zwarcia, a nie wyłącznie z opisem na obudowie aparatu.

Jeśli więc obwód wybija za rzadko albo wcale nie wybija przy uszkodzeniu, problemem nie musi być sam wyłącznik. Często winny jest zbyt duży spadek napięcia, za długa linia, słaby styk w zacisku albo błędnie poprowadzony przewód ochronny. To prowadzi wprost do pytania, jakie znaczenie ma sam typ układu TN, bo właśnie od niego zależy, czy wolno użyć różnicówki i jak prowadzić PEN.

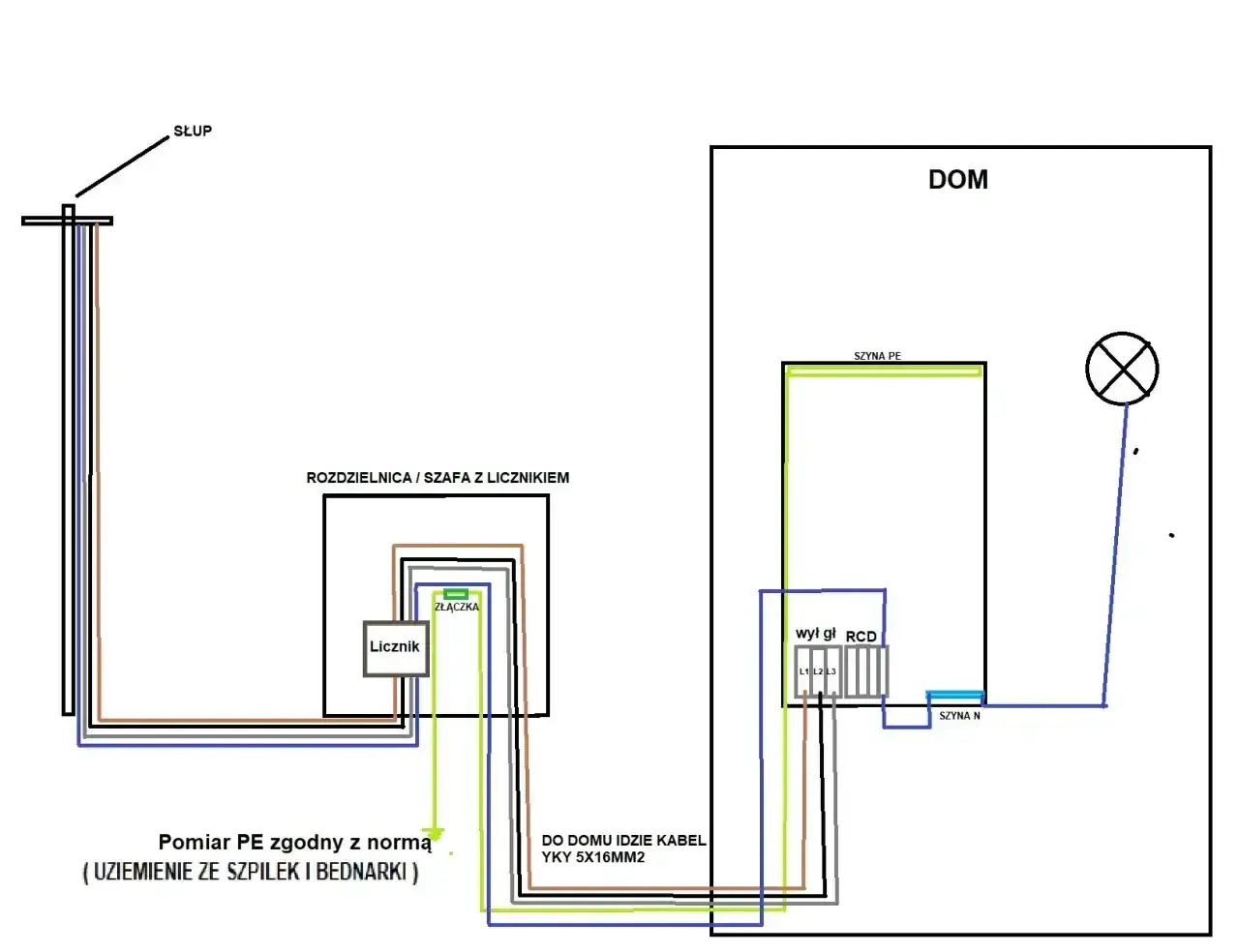

Różnice między TN-C, TN-S i TN-C-S w praktyce

Trzy odmiany układu TN wyglądają podobnie tylko na papierze. W praktyce to właśnie one decydują, czy ochrona będzie oparta na osobnym przewodzie ochronnym, czy na wspólnym PEN, a więc czy można bezpiecznie stosować różnicówkę i jak wygląda dalsza rozbudowa instalacji.

Najważniejszy wniosek jest taki, że PEN nie powinien być rozłączany byle gdzie. W starym TN-C nie ma miejsca na przypadkowe „udoskonalenia” w postaci różnicówki wpiętej przed rozdziałem, bo taki zabieg potrafi odciąć ochronę tam, gdzie miała działać najlepiej. Po rozdziale na PE i N sytuacja zmienia się diametralnie i wtedy RCD staje się normalnym, sensownym elementem układu.

Właśnie dlatego przy modernizacji starej rozdzielnicy najpierw ustalam, z jakim układem mam do czynienia, a dopiero potem wybieram aparat. To oszczędza błędów, które później kosztują więcej niż sam osprzęt. Skoro różnice między wariantami TN są już jasne, czas przejść do tego, jak faktycznie dobiera się wyłącznik nadprądowy do konkretnego obwodu.

Jak dobrać wyłącznik nadprądowy do obwodu

Dobór aparatu zaczynam od trzech rzeczy: prądu znamionowego przewodu, charakterystyki zadziałania i zdolności wyłączania. Dopiero na końcu patrzę na wygodę użytkownika. Jeśli odwrócisz tę kolejność, bardzo łatwo uzyskasz instalację, która „na papierze” wygląda dobrze, a w praktyce wybija przy byle rozruchu albo, co gorsza, nie wyłącza się wystarczająco szybko.

Najczęściej spotykane charakterystyki to B, C i D. Różnią się tym, jak duży prąd chwilowy tolerują, zanim zadziałają natychmiastowo. To nie jest kwestia „lepszego” albo „gorszego” zabezpieczenia, tylko dopasowania do rodzaju odbiornika.

W domach najczęściej spotyka się proste zestawienia typu B10 dla oświetlenia i B16 dla gniazd, ale to tylko punkt wyjścia, nie uniwersalna recepta. Dla pralki, zmywarki czy pompy ciepła decyzja zależy już od konkretnych danych producenta, długości przewodu, sposobu ułożenia kabla i spodziewanego prądu rozruchowego. Czasem C16 będzie sensownym wyborem, a czasem tylko poprawi komfort kosztem gorszej ochrony, jeśli pętla zwarcia jest zbyt słaba.

Równie ważna jest zdolność wyłączania. Aparat musi poradzić sobie z przewidywanym prądem zwarciowym w miejscu montażu, a nie tylko z obciążeniem roboczym. W praktyce to jeden z tych parametrów, które są pomijane najczęściej, bo „przecież wcześniej też działało”. Tyle że instalacja po latach rozbudowy, zmianie przyłącza albo dołożeniu obwodów już nie jest tą samą instalacją. Z tego powodu dobór wyłącznika zawsze łączę z pytaniem o różnicówkę, bo te dwa elementy powinny ze sobą współpracować, a nie konkurować.

Różnicówka w TN i kiedy ma sens

W układach TN-S i TN-C-S wyłącznik różnicowoprądowy jest bardzo użytecznym uzupełnieniem ochrony. W praktyce stosuje się go szczególnie na obwodach gniazd, łazienek, kuchni, zewnętrznych punktów zasilania i warsztatu. W materiałach Schneider Electric dla układów TN podkreśla się, że dodatkowa ochrona RCD nie jest obowiązkowa jako jedyny środek, ale bywa bardzo wartościowa jako warstwa uzupełniająca.

Tu warto pamiętać o dwóch liczbach. 30 mA stosuje się głównie jako ochronę dodatkową ludzi, a 300 mA częściej jako ochronę przeciwpożarową lub selektywną na wyższym poziomie instalacji. To nie są zamienniki, tylko różne zadania. Jeśli ktoś próbuje rozwiązać problem wyzwalania na obwodzie gniazd przez montaż „mocniejszej różnicówki”, to zwykle idzie w złą stronę.

• RCD nie chroni przed przeciążeniem i zwarciem między L a N.
• RCD w TN-C przed rozdziałem PEN nie jest dobrym rozwiązaniem.
• W obwodzie trójfazowym trzeba obejmować wszystkie przewody czynne, inaczej aparat będzie działał nieprawidłowo.
• Jeżeli za różnicówką pojawi się połączenie N z PE, aparat zacznie wybijać bez wyraźnej przyczyny.

W praktyce najlepszy układ to taki, w którym MCB pilnuje przewodów, a RCD pilnuje bezpieczeństwa użytkownika. Gdy któryś z tych elementów ma pełnić cudzą rolę, instalacja staje się trudna do przewidzenia i kłopotliwa w eksploatacji. Skoro podstawowy układ ochrony jest już jasny, warto jeszcze zobaczyć, jakie błędy psują go najczęściej.

Najczęstsze błędy, które widzę przy modernizacji rozdzielnicy

Najbardziej kosztowny błąd jest banalny: ktoś montuje mocniejsze zabezpieczenie, bo stare „za często wybijało”. To nie jest naprawa, tylko obejście objawu. Jeśli przewód ma zbyt mały przekrój, obwód jest przeciążony albo pętla zwarcia jest za długa, większy aparat tylko opóźni reakcję i podniesie ryzyko przegrzania.

Drugi klasyk to mieszanie N i PE za różnicówką. Taki błąd potrafi powodować losowe wyzwalanie i wielogodzinne szukanie usterki, chociaż problem leży w jednym źle podłączonym przewodzie. Trzeci to używanie charakterystyki C albo D „na wszelki wypadek”, bez sprawdzenia, czy warunki samoczynnego wyłączenia nadal są spełnione.

• Zbyt duży prąd znamionowy w stosunku do przewodu.
• Zły typ charakterystyki dobrany pod wygodę, a nie pod instalację.
• Brak selektywności, przez co przy jednym zwarciu gaśnie pół domu.
• Luźne zaciski na PEN, PE lub N, które potrafią stworzyć objawy trudne do zdiagnozowania.
• Brak pomiaru pętli zwarcia po modernizacji.

Jeśli miałbym wskazać jedną rzecz, która naprawdę odróżnia dobrą rozdzielnicę od przypadkowej, to jest nią właśnie selektywność i poprawny pomiar. Nie sam wygląd aparatów, nie liczba modułów, tylko to, czy przy jednym uszkodzeniu odłącza się właściwy obwód, a reszta domu działa dalej. I dokładnie dlatego przed wymianą zabezpieczenia warto przejść prostą listę kontrolną.

Co sprawdzić, zanim wymienisz zabezpieczenie w rozdzielnicy

Zanim cokolwiek zmienisz, sprawdź typ układu sieci, przekrój przewodów i to, czy PEN został rozdzielony we właściwym miejscu. Jeśli masz do czynienia ze starszą instalacją, nie zakładaj, że „jakoś to będzie”. W TN liczy się ciągłość przewodu ochronnego i jakość połączeń bardziej niż sam napis na aparacie.

1. Ustal, czy to TN-C, TN-S czy TN-C-S.
2. Sprawdź przekrój i długość przewodów w obwodzie.
3. Oceń rodzaj odbiorników: rezystancyjne, elektroniczne, silnikowe, z dużym rozruchem.
4. Zweryfikuj zdolność wyłączania aparatu względem spodziewanego prądu zwarciowego.
5. Zmierz impedancję pętli zwarcia, zamiast zgadywać na podstawie samego „działało wcześniej”.
6. Upewnij się, że RCD jest zamontowane tam, gdzie ma sens, a nie tylko tam, gdzie było miejsce w rozdzielnicy.

Jeżeli po tej liście nadal masz wątpliwości, nie traktuj wymiany zabezpieczenia jak prostego DIY „na czuja”. W układzie TN najpierw sprawdza się przewód, pętlę zwarcia i rozdział PEN, a dopiero potem dobiera prąd znamionowy, charakterystykę oraz ewentualną różnicówkę. To właśnie ta kolejność decyduje o tym, czy instalacja jest naprawdę bezpieczna, czy tylko wygląda na uporządkowaną.
