W instalacjach prowadzonych w betonie liczy się nie tylko sam osprzęt, ale też sposób jego osadzenia. Dobrze dobrana puszka do betonu decyduje o tym, czy gniazdo lub łącznik będą stabilne, równo wyprowadzone i odporne na błędy przy zalaniu lub tynkowaniu. Poniżej pokazuję, jak odróżnić właściwy model od przypadkowego, na co patrzeć przed zakupem i jak uniknąć problemów, które później kosztują najwięcej czasu.
Najważniejsze rzeczy, które trzeba sprawdzić przed zakupem i montażem
- Dobierz model do technologii: beton lany, prefabrykat albo strop żelbetowy wymagają innego rozwiązania.
- Sprawdź głębokość puszki, bo od niej zależy miejsce na przewody i wygoda późniejszego montażu osprzętu.
- Zweryfikuj sposób mocowania do szalunku: magnes, gwóźdź, wkręt lub uchwyt montażowy.
- Zwróć uwagę na uszczelnienie przepustów, żeby mieszanka betonowa nie dostała się do środka.
- Jeśli planujesz kilka punktów obok siebie, pilnuj rozstawu kompatybilnego z ramkami i osprzętem.
- Nie oszczędzaj na dopasowaniu systemu do projektu, bo po zalaniu korekta bywa bardzo trudna.
Do czego służy taki osprzęt i kiedy ma sens
To jest element, który pozwala bezpiecznie i estetycznie osadzić osprzęt elektryczny w konstrukcji betonowej jeszcze na etapie budowy. Najczęściej trafia do ścian i stropów, gdzie później montuje się gniazda, łączniki, wypusty oświetleniowe albo punkty przyłączeniowe. W praktyce chodzi o to, żeby po wykończeniu wszystko było równo, stabilnie i przewidywalnie, a nie „dociągane” na siłę po fakcie.
Ja patrzę na ten element przede wszystkim jak na część systemu, a nie osobny produkt. Sama obudowa niewiele da, jeśli nie pasuje do technologii wznoszenia budynku, grubości warstw albo planowanego osprzętu. W ścianie murowanej z tynkiem często wystarczy klasyczna puszka podtynkowa, ale w betonie potrzebne jest rozwiązanie przewidziane do zabetonowania lub do prefabrykatu.
To ważne także z drugiego powodu: w betonie nie ma miejsca na przypadek. Gdy punkt elektryczny zostanie źle ustawiony, po zalaniu albo po związaniu mieszanki zostaje już tylko kosztowna poprawka. Z tego powodu najlepiej myśleć o takim elemencie jak o części planu instalacji, a nie o dodatku kupowanym „na końcu”.
Skoro wiadomo już, po co się go stosuje, przechodzę do najważniejszego rozróżnienia: jakie są typy i czym naprawdę się różnią.

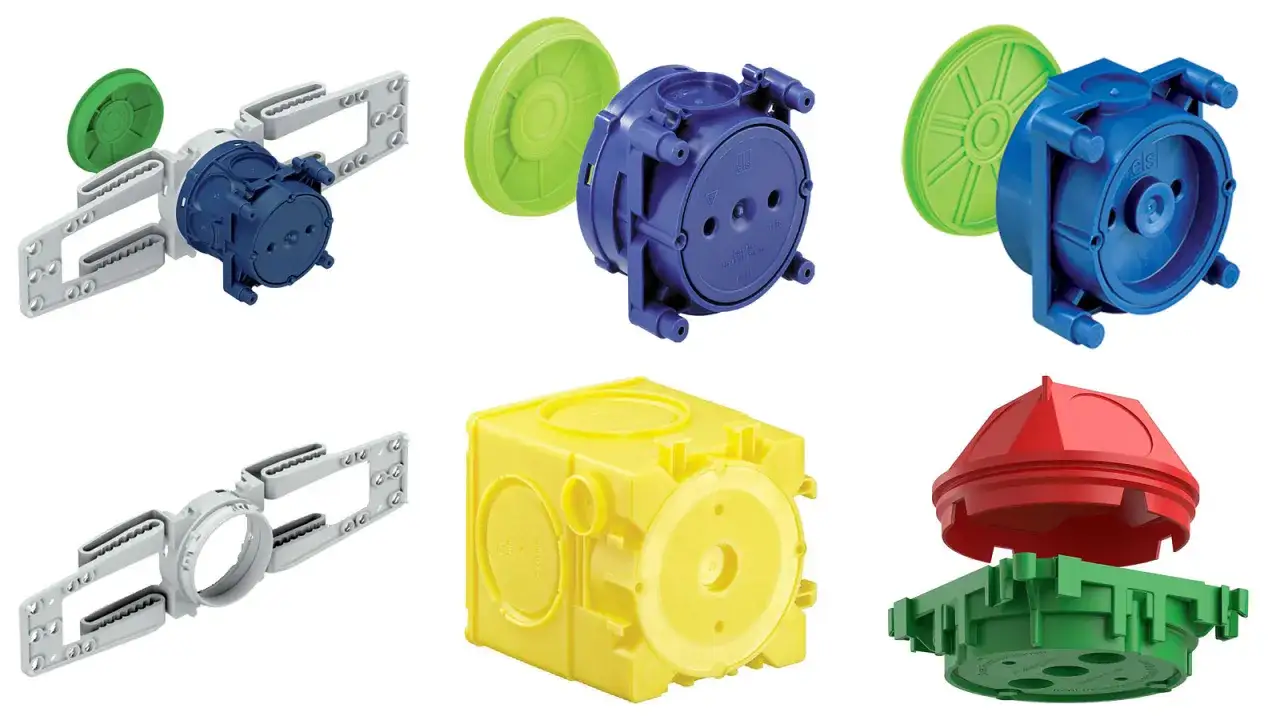

Jakie są rodzaje i czym się różnią
W praktyce pod jedną nazwą kryje się kilka dość różnych rozwiązań. Innego modelu potrzebujesz do betonu lanego, innego do prefabrykowanych ścian lub stropów, a jeszcze innego do montażu podwójnego albo pod osprzęt bardziej rozbudowany. Tu właśnie najłatwiej o pomyłkę zakupową, bo z zewnątrz część produktów wygląda podobnie.
| Rodzaj | Gdzie się sprawdza | Co go wyróżnia | Kiedy wybrać |
|---|---|---|---|
| Do betonu lanego | Ściany i stropy wykonywane w szalunku | Mocowanie do szalunku, uszczelnione przepusty, wersje pojedyncze i podwójne | Gdy puszka ma być zalana razem z konstrukcją |
| Do prefabrykatów | Elementy produkowane w zakładzie, płyty i stropy prefabrykowane | Dokładne pozycjonowanie i powtarzalny wymiar montażowy | Gdy instalacja jest przygotowywana przed dostawą elementu na budowę |
| Sufitowa | Stropy żelbetowe i wypusty pod lampy | Inna geometria korpusu i zwykle większa głębokość robocza | Gdy planujesz punkt świetlny w suficie |
| Podwójna lub wielokrotna | Miejsca z kilkoma punktami obok siebie | Ułatwia zachowanie osi i rozstawu pod ramki | Gdy chcesz zgrupować gniazdo, łącznik i inne moduły |
| Głęboka | Instalacje wymagające więcej miejsca na przewody | Większy zapas przestrzeni pod połączenia i osprzęt | Gdy planujesz więcej żył, złączki albo bardziej rozbudowany osprzęt |
W danych katalogowych najczęściej spotyka się głębokości rzędu 50, 60, 70 albo 90 mm. To nie jest przypadkowe: mniejsza głębokość ułatwia montaż w cienkiej warstwie, a większa daje więcej miejsca na przewody i połączenia. Z mojego doświadczenia wynika, że za płytka obudowa potrafi zepsuć nawet dobrze zaplanowaną instalację, bo później osprzęt nie ma gdzie „usiąść”.
Jeśli instalacja ma być prowadzona w jednej osi i pod wspólną ramką, zwracam też uwagę na rozstaw 71 mm albo 90 mm, bo to właśnie ten detal decyduje o kompatybilności całego zestawu. Warto to sprawdzić przed zakupem, a nie dopiero podczas montażu. Następny krok to wybór konkretnego modelu pod własny projekt.
Jak dobrać właściwy model do projektu
Przy wyborze nie patrzę wyłącznie na cenę. Tańszy produkt może być dobry, ale tylko wtedy, gdy pasuje do technologii budowy, osprzętu i sposobu montażu. W betonie liczą się detale, które poza budową wydają się drobiazgiem, a na miejscu robią dużą różnicę.
| Co sprawdzić | Dlaczego to ważne | Na co uważać |
|---|---|---|
| Głębokość | Decyduje o miejscu na przewody, złączki i sam osprzęt | Zbyt płytki korpus utrudnia montaż i może wypchnąć mechanizm |
| Sposób montażu | Inaczej mocuje się do szalunku metalowego, a inaczej do drewnianego | Magnes działa w systemie stalowym, a przy drewnie zwykle używa się gwoździ lub wkrętów |
| Uszczelnienie przepustów | Chroni wnętrze przed dostaniem się mieszanki betonowej | Brak membrany albo słabe zamknięcie często kończy się zapchanym korpusem |
| Kompatybilność z osprzętem | Gniazda i łączniki muszą później pasować do ramki i rozstawu | Nie zakładaj, że każdy osprzęt pasuje do każdego korpusu |
| Materiał | Wpływa na odporność cieplną i zachowanie w razie pożaru | Warto szukać modeli bezhalogenowych i samogasnących, jeśli projekt tego wymaga |
| Zgodność z normą | Porządkuje wybór i zmniejsza ryzyko przypadkowego zakupu | W praktyce szukam odniesienia do PN-EN 60670-1 jako sensownego minimum |
Jeżeli budowa jest standardowa, a potrzebujesz jednego lub dwóch punktów, prostszy model zwykle wystarcza. Jeśli jednak planujesz kilka modułów obok siebie, podświetlenie, łączniki schodowe albo osprzęt w strefie trudniejszej technicznie, lepiej od razu sięgnąć po wariant głębszy i bardziej elastyczny montażowo. Tu najłatwiej zaoszczędzić pozornie kilka złotych, a potem stracić godzinę na dopasowywaniu.
Przy wyborze zawsze zadaję sobie jedno pytanie: czy ta obudowa rozwiązuje mój problem, czy tylko wygląda podobnie do właściwej. Jeśli odpowiedź nie jest jasna, wracam do planu instalacji. To prowadzi do samego montażu, bo nawet najlepszy model nie obroni się przy złym osadzeniu.
Jak wygląda montaż krok po kroku
Montaż w betonie trzeba zrobić spokojnie i dokładnie, bo po zalaniu korekta jest dużo trudniejsza niż w ścianie murowanej. W praktyce różnice sprowadzają się głównie do rodzaju podłoża i sposobu mocowania do szalunku, czyli formy, w której beton uzyskuje swój kształt. Dla czytelności rozpisuję to na prosty ciąg działań.
- Najpierw wyznaczam punkt na podstawie planu i sprawdzam wysokości względem pozostałego osprzętu.
- Następnie dobieram sposób mocowania do szalunku: magnes przy konstrukcji metalowej, gwoździe lub wkręty przy drewnianej, a przy zbrojeniu odpowiednie uchwyty montażowe.
- Kontroluję, czy przepusty są dobrze domknięte i czy membrany ochronne faktycznie zabezpieczają wnętrze przed mieszanką.
- Ustawiam głębokość i oś tak, żeby po zakończeniu prac osprzęt nie był ani cofnięty, ani wysunięty za bardzo.
- Po zalaniu nie ruszam już obudowy, tylko czekam na związanie betonu i dopiero wtedy zdejmuję zabezpieczenia.
- Na końcu sprawdzam, czy wnętrze jest czyste, a przewody mają wystarczający zapas do podłączenia mechanizmu.
Jeśli punkt ma trafić do prefabrykatu, część tych czynności odbywa się wcześniej, często w zakładzie produkcyjnym. To zwykle daje bardzo dobrą powtarzalność, ale wymaga jeszcze dokładniejszego pilnowania projektu, bo element trafia na budowę jako gotowy półprodukt. W praktyce najbardziej zawodne są nie same systemy, tylko pośpiech na etapie przygotowania.
Po montażu zawsze robię dodatkowy przegląd. To moment, w którym można jeszcze wyłapać błędy i nie wchodzić z nimi w beton na stałe. Z tego miejsca łatwo przejść do listy pomyłek, które widuję najczęściej.
Najczęstsze błędy, które wychodzą dopiero po zalaniu
W betonie błędy nie zawsze widać od razu. Często wychodzą dopiero wtedy, gdy trzeba zamontować osprzęt albo gdy okazuje się, że rama nie siada równo. I właśnie dlatego warto znać kilka powtarzalnych wpadek, które pojawiają się najczęściej.
- Zły model do technologii - puszka przeznaczona do innego typu konstrukcji nie trzyma się pewnie albo ma niewłaściwą geometrię.
- Brak dobrego mocowania do szalunku - korpus przesuwa się podczas wylewania i po związaniu jest już poza osią.
- Źle dobrana głębokość - osprzęt odstaje, brakuje miejsca na przewody albo nie da się poprawnie zamknąć mechanizmu.
- Nieodpowiedni rozstaw - kilka punktów obok siebie nie pasuje później do wspólnej ramki.
- Niedomknięte przepusty - beton wchodzi do środka i trzeba czyścić całą obudowę.
- Brak zapasu przewodów - po związaniu betonu zostaje zbyt mało miejsca na wygodne podłączenie.
- Brak uwzględnienia warstwy wykończeniowej - po tynku albo okładzinie osprzęt wypada za głęboko lub za płytko.
Najbardziej kosztowny błąd to ten, którego nie da się łatwo zobaczyć przed zalaniem. Dlatego ja zawsze sprawdzam oś, wysokość i rozstaw jeszcze przed zamknięciem szalunku. To nie jest nadmiar ostrożności, tylko zwykła oszczędność czasu i nerwów.
Skoro wiadomo już, czego unikać, pozostaje jeszcze kwestia pieniędzy, bo ona też często decyduje o wyborze.
Ile kosztuje i za co płaci się naprawdę
Ceny takich produktów nie są jednolite, ale rynek jest dość przewidywalny. Prosty model pojedynczy zwykle kosztuje kilkanaście złotych, lepiej wyposażone wersje podwójne albo głębsze są droższe, a specjalistyczne rozwiązania do prefabrykatów, sufitów czy systemów przeciwpożarowych potrafią kosztować wyraźnie więcej. W praktyce najczęściej widzę widełki od około 15 do 50 zł za sztukę, zależnie od systemu i producenta.
| Co podbija cenę | Jak wpływa na użytkowanie | Czy warto dopłacić |
|---|---|---|
| Większa głębokość | Ułatwia montaż przewodów i osprzętu | Tak, jeśli planujesz więcej połączeń lub sztywniejszy osprzęt |
| System podwójny lub wielokrotny | Ułatwia pracę przy kilku punktach obok siebie | Tak, gdy zależy ci na równym układzie i szybkim montażu |
| Lepsze uszczelnienia i membrany | Zmniejszają ryzyko zabrudzenia wnętrza betonem | Tak, bo poprawiają niezawodność całego montażu |
| Akcesoria montażowe | Przyspieszają osadzanie na szalunku i zbrojeniu | Tak przy większej liczbie punktów, gdzie czas pracy ma znaczenie |
| Wersja specjalna do stropów lub prefabrykatów | Zapewnia lepsze dopasowanie do konkretnej technologii | Tak, jeśli projekt tego naprawdę wymaga |
Nie przepłacałbym za gadżety, które nie rozwiązują realnego problemu. Z drugiej strony oszczędzanie na systemie montażowym przy większej inwestycji zwykle kończy się wolniejszą pracą i większą liczbą poprawek. Dobrze dobrana obudowa zwraca się nie tylko ceną zakupu, ale też tym, że po prostu nie sprawia kłopotów.
Na końcu zostaje rzecz najważniejsza: kontrola przed zamknięciem instalacji. To właśnie ten etap decyduje, czy całość będzie działać bez nerwów przez lata.
Ostatni przegląd przed zalaniem i wykończeniem
Zanim beton przykryje wszystko na stałe, robię prostą kontrolę. To kilka minut pracy, a może oszczędzić wiele godzin kucia, rozkuwania albo poprawiania osprzętu po wykończeniu.
- Sprawdzam, czy wszystkie punkty są zgodne z planem i mają właściwą wysokość.
- Kontroluję rozstaw pod ramki, jeśli obok siebie ma trafić kilka elementów.
- Upewniam się, że przepusty są szczelne i nic nie grozi zalaniem wnętrza mieszanką.
- Patrzę, czy mocowanie do szalunku nie poluzowało się podczas przygotowań.
- Sprawdzam długość przewodów i to, czy da się później wygodnie podłączyć osprzęt.
- Porównuję głębokość puszki z planowaną warstwą wykończeniową, żeby nie zrobić za dużego cofnięcia.
Jeśli te punkty się zgadzają, instalacja w betonie przestaje być ryzykiem, a staje się po prostu dobrze zaplanowanym etapem pracy. W takich rozwiązaniach największą różnicę robi nie przypadek, tylko dokładność doboru, montażu i kontroli przed zalaniem.
