Próbnik napięcia - jak używać go bezpiecznie i bez błędów

Próbnik napięcia wydaje się prosty, ale w praktyce jego sens zależy od tego, co dokładnie wykrywa i jak go używasz. W instalacji domowej może pomóc szybko sprawdzić gniazdko, przewód, oprawę albo bezpiecznik, ale tylko wtedy, gdy rozumiesz różnicę między sygnałem orientacyjnym a pomiarem, któremu można zaufać. Poniżej rozkładam to na konkrety: od zasady działania, przez rodzaje testerów, po błędy, które najczęściej robi się przy pracy z instalacją 230 V.

Co próbnik napięcia naprawdę pokazuje

Ja zawsze zaczynam od podstaw: napięcie to różnica potencjałów między dwoma punktami. Jeśli ta różnica jest obecna, obwód może wymusić przepływ prądu, ale sam próbnik nie mierzy „siły prądu” w takim sensie, w jakim wiele osób to sobie wyobraża. To ważne rozróżnienie, bo urządzenie może zasygnalizować napięcie nawet wtedy, gdy przewód nie zasila żadnego odbiornika.

W praktyce próbnik odpowiada na jedno pytanie: czy w tym miejscu jest potencjał elektryczny, który uznajemy za niebezpieczny albo istotny dla pracy. W instalacji domowej chodzi najczęściej o sieć 230 V AC, ale w warsztacie, automatyce lub fotowoltaice dochodzi jeszcze napięcie stałe, a to już zmienia wybór narzędzia. Prosty bezkontaktowy wskaźnik bywa wtedy za mało czuły albo w ogóle nieprzydatny.

Warto też pamiętać, że sygnał z próbnika nie oznacza automatycznie pełnego bezpieczeństwa. Czasem pokazuje napięcie tylko w jednym punkcie, czasem wychwyci napięcie indukowane, a czasem nie zareaguje mimo realnego zagrożenia. Gdy to rozumiesz, łatwiej przejść do tego, z czego takie narzędzia są zbudowane i dlaczego różne modele działają inaczej.

Jak zbudowane są różne typy testerów i na czym polega ich działanie

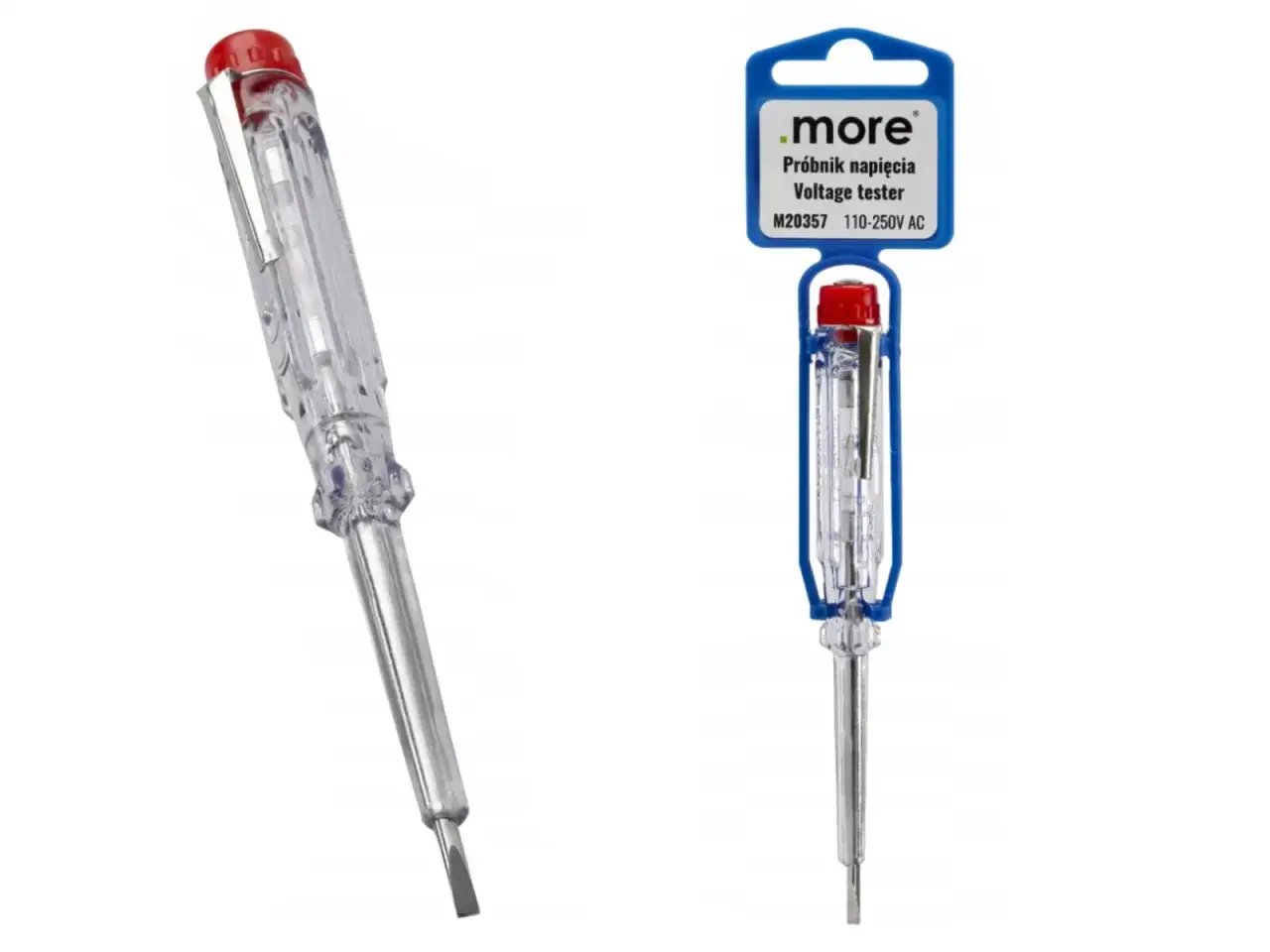

Najwięcej nieporozumień bierze się z wrzucania wszystkich testerów do jednego worka. Tymczasem inaczej działa klasyczny „śrubokręt z neonówką”, inaczej bezkontaktowy detektor, a jeszcze inaczej dwubiegunowy próbnik używany do pewnego sprawdzania obwodu.

W bezkontaktowych modelach kluczowe jest to, że czujnik reaguje na pole elektryczne, a nie na sam metal przewodu. Dlatego tester może zadziałać bez dotykania żyły, ale też może się pomylić, jeśli warunki są nietypowe. Z kolei próbnik dwubiegunowy jest mniej „efektowny”, ale za to bardziej użyteczny wtedy, gdy zależy mi na realnym potwierdzeniu stanu instalacji, a nie tylko na szybkiej wskazówce.

Najprościej mówiąc: bezkontaktowy model daje szybki trop, a dwubiegunowy pomaga ten trop zweryfikować. I właśnie dlatego w praktyce warto znać nie tylko samą zasadę działania, ale też właściwą kolejność użycia narzędzia.

Jak bezpiecznie sprawdzić napięcie krok po kroku

Przy pracy z instalacją nie improwizuję. Nawet dobry próbnik nie zastąpi krótkiej procedury, bo większość błędów dzieje się nie na samym pomiarze, tylko przed nim i zaraz po nim.

1. Oglądam tester i sprawdzam, czy nie ma pękniętej obudowy, luźnych końcówek, uszkodzonego przewodu albo słabej baterii.
2. Jeśli używam testera bezkontaktowego, sprawdzam go na znanym źródle napięcia, zanim zbliżę go do badanego miejsca.
3. Przy dwubiegunowym testerze przykładam końcówki do właściwych punktów obwodu, najczęściej do fazy i neutralnego, albo do fazy i ochronnego, zależnie od sytuacji.
4. Jeżeli wynik jest niejednoznaczny, powtarzam pomiar innym narzędziem, najlepiej takim, które działa na innej zasadzie.
5. Po zakończeniu pracy sprawdzam jeszcze raz, czy obwód nie został ponownie załączony lub czy nie pojawiło się napięcie z innego źródła.

W praktyce szczególnie ważny jest pierwszy i ostatni punkt. Wielu początkujących zakłada, że skoro coś wcześniej wyłączyli, to dalej jest martwe. Tymczasem w instalacji może dojść do błędu w oznaczeniu obwodu, do przełączenia przez kogoś innego albo do pojawienia się napięcia z sąsiedniej linii. Dlatego ja traktuję pomiar jako potwierdzenie, a nie jako domysł.

Jeśli pracujesz przy kilku przewodach naraz, sprawdzaj każdy z osobna. W instalacji trójfazowej nie wystarczy jeden szybki test „na oko”, bo różne żyły mogą zachowywać się inaczej. To prowadzi prosto do kolejnego problemu: błędnych odczytów, które wyglądają wiarygodnie tylko do momentu, gdy przyjrzysz się im bliżej.

Gdzie najłatwiej popełnić błąd przy odczycie

Największy problem z próbnikami napięcia polega na tym, że potrafią dać odpowiedź „na skróty”. A skrót w elektryce bywa kosztowny. Ja zwracam uwagę przede wszystkim na kilka typowych pułapek.

• Napięcie indukowane - przewód biegnący blisko innego przewodu pod napięciem może dać fałszywy sygnał, mimo że sam nie jest zasilany w normalnym sensie.
• Ekranowane lub schowane przewody - detektor bezkontaktowy może ich nie zauważyć, zwłaszcza gdy przewód biegnie w metalowej rurce lub jest mocno osłonięty.
• Zbyt małe odniesienie do ziemi - część testerów bezkontaktowych działa gorzej, gdy użytkownik jest mocno odizolowany od otoczenia, na przykład przez grube rękawice i obuwie.
• Prąd stały - prostsze detektory bezkontaktowe zwykle są projektowane pod AC, więc przy DC potrafią milczeć.
• Zła technika trzymania - przy testerach jednobiegunowych i bezkontaktowych sposób chwytu ma realne znaczenie, bo wpływa na czułość układu.
• Ślepa wiara w jedną kontrolkę - świecenie jednej diody nie oznacza jeszcze, że można bezpiecznie dotknąć przewodu.

Jeżeli bezkontaktowy tester nic nie pokazuje, nie traktuję tego jako dowodu braku napięcia. To jest tylko brak sygnału z konkretnego narzędzia. Do potwierdzenia stanu obwodu lepiej nadaje się pomiar kontaktowy, zwłaszcza gdy stawką jest bezpieczeństwo podczas dalszej pracy.

Właśnie dlatego tak ważny jest dobór odpowiedniego testera do zadania. Inne narzędzie sprawdza się do szybkiej orientacji, a inne do realnego potwierdzenia, że można bezpiecznie przejść do kolejnego kroku.

Jak wybrać tester do domu, warsztatu i instalacji elektrycznych

Jeśli miałbym dobrać jedno narzędzie do domowych napraw, wybrałbym zestaw myślenia, nie tylko sam produkt: szybki detektor do wstępnej kontroli i solidny tester kontaktowy do potwierdzenia wyniku. To proste połączenie daje więcej niż drogi gadżet, który robi tylko jedno.

Jeśli ktoś pyta mnie, co kupić do domowego warsztatu, zwykle odpowiadam tak: nie oszczędzaj na testerze kontaktowym, a bezkontaktowy traktuj jako wygodne uzupełnienie. Multimetr też jest przydatny, ale wymaga większej dyscypliny, bo łatwo nim źle ustawić zakres, wpiąć przewody do złych gniazd albo odczytać wynik bez pełnego kontekstu.

W praktyce najlepszy wybór zależy od tego, czy chcesz tylko sprawdzić, czy przewód jest pod napięciem, czy też chcesz bezpiecznie potwierdzić stan instalacji przed pracą. I właśnie to rozróżnienie prowadzi do najważniejszego wniosku przy takim sprzęcie: sam tester nie wystarczy, jeśli człowiek używa go niedbale.

Co zostaje po jednym sprawdzeniu i czego nie wolno zakładać

Po całym tym temacie zostaje mi jedna zasada, którą powtarzam zawsze: próbnik ma pomóc, ale nie ma myśleć za użytkownika. To narzędzie działa dobrze tylko wtedy, gdy wiesz, jaki typ masz w ręku, co mierzy i gdzie leżą jego granice.

• Bezkontaktowy tester jest dobry do szybkiego rozpoznania, ale nie do ostatecznego potwierdzenia braku napięcia.
• Dwubiegunowy próbnik daje pewniejszy wynik, bo opiera się na pomiarze między dwoma punktami obwodu.
• Jeżeli wynik wygląda nietypowo, sprawdzam go ponownie innym narzędziem albo inną metodą.
• W instalacji nie zakładam, że neutralny lub ochronny zawsze jest bezpieczny tylko dlatego, że „zwykle tak bywa”.
• Przed dotknięciem przewodu wolę poświęcić dodatkowe 10 sekund na powtórzenie pomiaru niż później tłumaczyć się z pośpiechu.

Tak właśnie patrzę na działanie próbnika napięcia: jako na połączenie fizyki, poprawnej techniki i zdrowego sceptycyzmu. Dobre narzędzie ułatwia pracę, ale dopiero spokojna procedura sprawia, że wynik ma realną wartość w warsztacie i przy domowej instalacji.
