Sworzeń należy do tych elementów, które łatwo przeoczyć, a które w praktyce decydują o tym, czy przegub, zawias albo połączenie w konstrukcji metalowej pracuje płynnie i bez luzu. W warsztacie spotyka się go wszędzie tam, gdzie część ma się obracać, przenosić obciążenie albo być łatwo demontowalna. Poniżej wyjaśniam, czym dokładnie jest sworzeń, czym różni się od śruby i bolca oraz jak dobrać go do naprawy albo spawanej konstrukcji.
Najkrócej: sworzeń to metalowy element łączący części, które mają pracować ruchomo
- Sworzeń łączy elementy w przegubie i pozwala im obracać się względem siebie.
- Najczęściej przenosi ścinanie i zginanie, a nie docisk jak śruba.
- To nie jest to samo co śruba, nawet jeśli oba elementy wyglądają podobnie na pierwszy rzut oka.
- W konstrukcjach metalowych liczą się materiał, pasowanie, zabezpieczenie i stan otworu.
- W spawanych ramach sworzeń nie zastępuje spoiny, tylko pracuje tam, gdzie potrzebny jest ruch lub demontaż.
- Objawy zużycia to luz, stukanie, owalizacja otworu i ślady zatarcia.
Sworzeń, co to za element i jak pracuje
Sworzeń to walcowy metalowy element łączący dwie części tak, by mogły poruszać się względem siebie. Ja traktuję go nie jak zwykły łącznik, ale jak oś pracy przegubu, bo właśnie na tej funkcji opiera się jego sens. W praktyce może być osadzony ciasno albo luźno, a na końcu często ma łeb, otwór pod zawleczkę, gwint pod nakrętkę lub rowek pod pierścień osadczy.
Najważniejsze jest to, że sworzeń nie służy tylko do „trzymania razem” dwóch części. On ma jeszcze pozwalać im pracować pod obciążeniem, często przy ruchu obrotowym lub wahliwym. Dlatego taki element bierze na siebie ścinanie, czyli siłę działającą poprzecznie, oraz zginanie, gdy układ nie pracuje idealnie osiowo. To właśnie ten ruch rozróżnia sworzeń od zwykłego łącznika i prowadzi do najczęstszego nieporozumienia: porównania go ze śrubą.
Czym różni się od śruby, bolca i osi
W rozmowie warsztatowej te pojęcia często się mieszają, ale technicznie mają inne zadania. Jeśli mam dobrać część do naprawy, zawsze zaczynam od pytania, czy element ma tylko trzymać, czy też ma umożliwiać ruch. To zazwyczaj szybko ustawia właściwy trop.
| Element | Jak pracuje | Kiedy ma sens | Najważniejsza różnica |
|---|---|---|---|

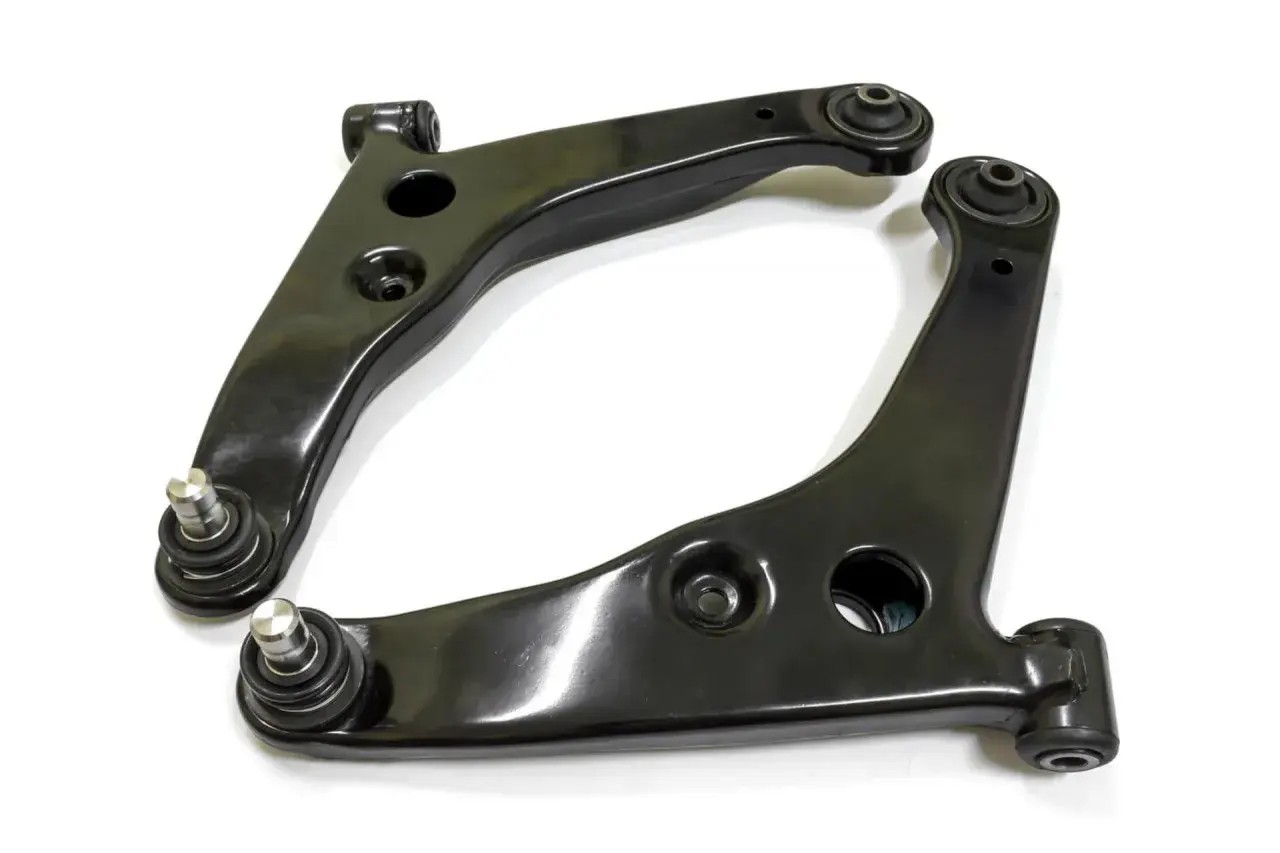

| Sworzeń | Łączy ruchome części i pracuje w przegubie | Wahacze, zawiasy, ramiona maszyn, połączenia ruchome | Ma umożliwiać obrót lub ruch, a nie tylko dociskać elementy |
| Śruba | Łączy przez gwint i docisk | Gdy chcesz skręcić elementy na sztywno | Gwint i nakrętka są częścią działania połączenia |
| Bolec | Najczęściej ustala pozycję albo blokuje ruch | Proste blokady, pozycjonowanie, zabezpieczenia | Zwykle jest prostszy konstrukcyjnie niż sworzeń |
| Oś | Wyznacza lub przenosi ruch obrotowy | Układy wirujące, koła, wałki | Nie zawsze pełni funkcję łącznika dwóch ruchomych części |
W praktyce angielskie pin najbliżej odpowiada sworzniowi albo bolcowi, a bolt to zazwyczaj śruba z gwintem. To rozróżnienie jest ważne, bo w warsztacie nie da się dobrze naprawić połączenia, jeśli myli się element ustalający z elementem skręcanym. Gdy już rozdzielimy te części, łatwiej dobrać właściwy typ sworznia do konkretnej konstrukcji.
Jakie sworznie spotyka się w metalowych konstrukcjach
W metalowych i spawanych konstrukcjach najczęściej liczy się prostota, odporność na zużycie i możliwość serwisu. Właśnie dlatego w warsztacie najczęściej wygrywa stal, szczególnie tam, gdzie element pracuje przy dużym nacisku albo na zmianach kierunku obciążenia. Ja patrzę na sworzeń przede wszystkim przez pryzmat tego, czy ma wytrzymać ruch, tarcie i powtarzalne uderzenia, czy tylko utrzymać pozycję.
- Sworzeń gładki - prosty walcowy element bez rozbudowanych zabezpieczeń; sprawdza się tam, gdzie blokowanie zapewnia inny detal konstrukcji.
- Sworzeń z łbem i zabezpieczeniem - dobry wybór, gdy element nie może wysunąć się z otworu; często stosuje się zawleczkę, nakrętkę lub pierścień osadczy.
- Sworzeń z gwintem - wygodny przy częstym demontażu, bo łatwiej go zabezpieczyć i obsłużyć serwisowo.
- Sworzeń do przegubów i zawieszeń - pracuje pod większym obciążeniem i musi dobrze znosić ścieranie.
| Materiał | Gdzie ma sens | Na co uważać |
|---|---|---|
| Stal hartowana | Maszyny, zawiasy robocze, przeguby, elementy narażone na ścieranie | Najlepsza odporność na zużycie, ale wymaga poprawnego pasowania |
| Stal nierdzewna | Środowisko wilgotne, zewnętrzne konstrukcje, miejsca podatne na korozję | Odporna na rdzę, ale nie zawsze najlepsza przy bardzo dużym ścieraniu |
| Mosiądz | Lżejsze mechanizmy i mniej obciążone połączenia | Łatwiejszy w obróbce, lecz miększy od stali |
| Aluminium | Specjalne, lekkie zastosowania | Rzadziej stosowane tam, gdzie liczy się wysoka trwałość |
W praktyce materiał trzeba dobierać do obciążenia i środowiska pracy, a nie tylko do tego, co akurat jest pod ręką. Sam typ i materiał nie wystarczą jednak, jeśli połączenie źle osadzisz.
Jak dobrać sworzeń do naprawy lub spawanej konstrukcji
Przy doborze sworznia najpierw mierzę, potem dopiero wybieram część. To brzmi banalnie, ale w rzeczywistości większość błędów zaczyna się od zgadywania zamiast od pomiaru. W konstrukcjach spawanych dochodzi jeszcze jeden problem: po zespawaniu elementy potrafią minimalnie się ściągnąć, skręcić albo przestawić osiowo, więc dobór „na oko” kończy się zwykle poprawkami.
- Sprawdź średnicę otworu i długość roboczą - sworzeń musi pasować do rzeczywistego wymiaru, a nie do założenia z projektu.
- Ustal, czy połączenie ma pracować ruchomo - jeśli tak, nie możesz traktować go jak zwykłego połączenia skręcanego.
- Dobierz materiał do obciążenia - przy dużym nacisku i ścieraniu lepiej sprawdza się stal hartowana.
- Zadbaj o zabezpieczenie - zawleczka, nakrętka samokontrująca albo pierścień osadczy mają konkretne zadanie i nie powinny być „zamiennikiem z przypadku”.
- Skontroluj osiowość po spawaniu - jeśli otwory nie są współosiowe, sworzeń zacznie pracować pod niepotrzebnym naprężeniem.
Nie spawam sworznia na sztywno, jeśli jego zadaniem jest pełnić rolę przegubu. Taki zabieg zabiera mu funkcję, podnosi tarcie i zwykle kończy się szybkim wybiciem otworu albo pękaniem elementu obok spoiny. Lepiej poprawnie ustawić konstrukcję, dobrać właściwy luz i dopiero wtedy złożyć połączenie. Nawet poprawny montaż nie eliminuje zużycia, dlatego trzeba umieć je rozpoznać wcześniej.
Po czym poznać zużycie i kiedy wymiana ma sens
Zużyty sworzeń rzadko psuje się nagle bez ostrzeżenia. Zwykle wcześniej pojawia się luz, stukanie, opóźniona reakcja przegubu albo wyczuwalne „przeskakiwanie” przy ruchu. W metalowych konstrukcjach dodatkowym sygnałem jest owalizacja otworu, czyli jego wybicie z okręgu w elipsę.
- Luz promieniowy - element zaczyna pracować „na boki”, co w przegubie szybko pogarsza precyzję ruchu.
- Stuki i metaliczne odgłosy - zwykle oznaczają, że powierzchnie już nie współpracują płynnie.
- Ślady zatarcia - przebarwienia, rysy i brak smaru sugerują, że tarcie jest za duże.
- Owalny otwór - to sygnał, że problem dotyczy nie tylko samego sworznia, ale też gniazda.
- Korozja i wżery - przyspieszają zużycie i utrudniają bezpieczny demontaż.
W praktyce najgorszym błędem jest wymiana samego sworznia bez sprawdzenia gniazda. Jeśli otwór jest wybity, nowa część szybko złapie luz, nawet gdy będzie dobrej jakości. W układach nośnych, przy zawieszeniach, ramionach czy zawiasach bram, taka naprawa „na pół” nie ma sensu. Przed zakupem warto więc sprawdzić jeszcze kilka rzeczy, żeby nie wymieniać części dwa razy.
Zanim zamówisz nowy sworzeń, sprawdź te trzy rzeczy
Jeżeli mam dać jedną praktyczną radę, to jest nią ta: dobieraj sworzeń razem z otworem, materiałem i sposobem zabezpieczenia, a nie jako pojedynczą część z katalogu. Wtedy szansa na trwałą naprawę rośnie wyraźnie. To szczególnie ważne w konstrukcjach metalowych, gdzie połączenie pracuje pod obciążeniem i każde niedopasowanie szybko wychodzi na powierzchnię.
- Wymiar - średnica, długość i miejsce pod zabezpieczenie muszą zgadzać się z konstrukcją.
- Warunki pracy - wilgoć, pył, drgania i obciążenie zmieniają wybór materiału oraz typu sworznia.
- Stan gniazda - jeśli otwór jest wybity albo po spawaniu stracił osiowość, sama wymiana części nie rozwiąże problemu.
Sworzeń nie jest spektakularnym elementem, ale często to od niego zależy trwałość całego połączenia. Dobrze dobrany pracuje latami, źle dobrany wybija otwór, luzuje konstrukcję i potrafi wygenerować naprawę znacznie droższą niż sam element. Jeśli masz do czynienia z przegubem, zawiasem albo ruchem w konstrukcji metalowej, właśnie od tego detalu warto zacząć.
