To nie jest zwykła skrzynka z bezpiecznikami, tylko element przyłącza, który porządkuje doprowadzenie energii do budynku i wyznacza granicę między siecią operatora a instalacją inwestora. W praktyce ta potocznie nazywana skrzynka ZK decyduje o tym, gdzie stoi licznik, jak prowadzi się kabel i kto odpowiada za poszczególne fragmenty instalacji. Poniżej wyjaśniam, jak ją rozumieć, gdzie się ją montuje, jakie są typowe warianty i na co uważać przy przyłączeniu domu lub innego obiektu.
Najważniejsze rzeczy, które trzeba wiedzieć o złączu przy budynku
- W elektroenergetyce najczęściej chodzi o złącze kablowo-pomiarowe, czyli punkt styku sieci z instalacją budynku.
- ZK bywa montowane w ogrodzeniu, na elewacji albo we wnęce, ale jego lokalizacja musi pasować do warunków operatora.
- To nie to samo co rozdzielnica budowlana ani główna rozdzielnica w domu.
- Największe znaczenie ma zgodność z warunkami przyłączenia, a nie sama nazwa obudowy z katalogu.
- Koszt całego rozwiązania zależy od mocy, długości przyłącza, liczby liczników i zakresu robót ziemnych.
Czym jest złącze kablowo-pomiarowe i czym różni się od rozdzielnicy w budynku

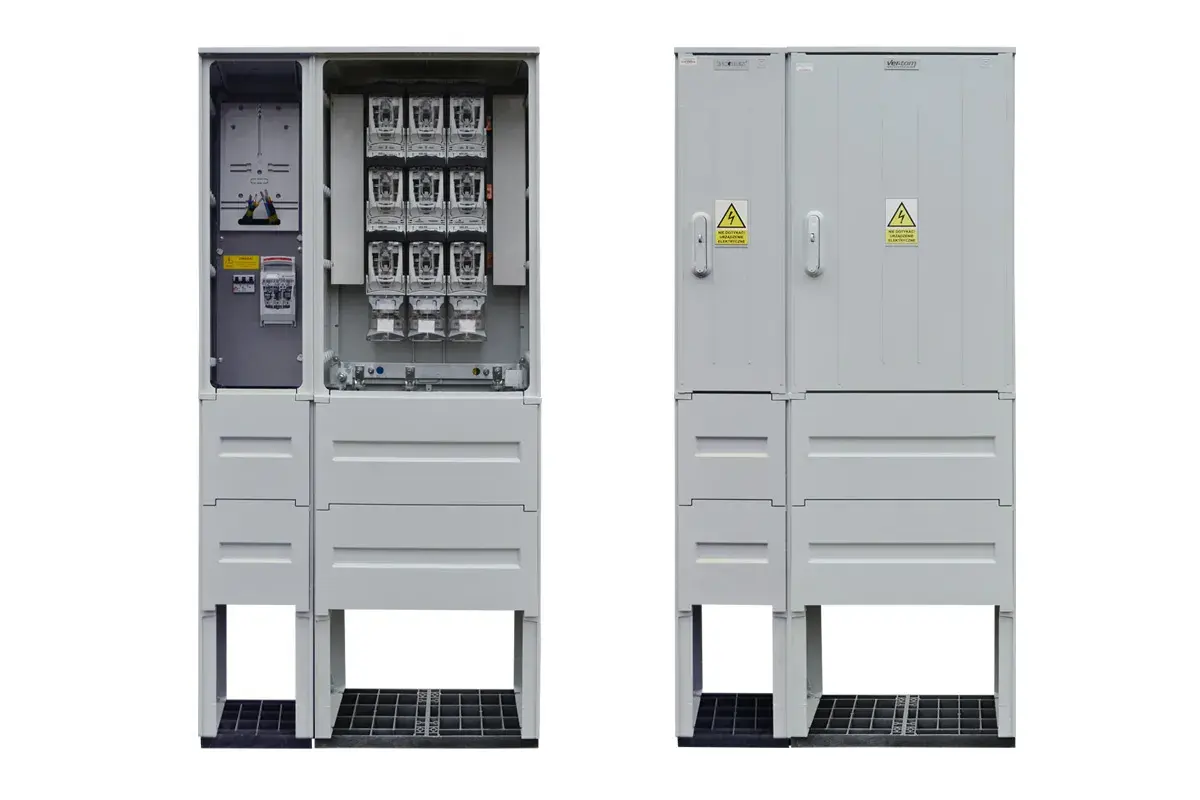

Jeżeli mam uprościć temat do jednej myśli, to powiedziałbym tak: złącze kablowo-pomiarowe jest punktem granicznym, a nie zwykłą skrzynką „od prądu”. W środku znajdują się elementy potrzebne do bezpiecznego podłączenia budynku do sieci, a często także układ pomiarowo-rozliczeniowy, czyli miejsce, w którym licznik pokazuje zużycie energii będące podstawą rozliczeń.
To ważne rozróżnienie, bo wiele osób myli ZK z rozdzielnicą budowlaną albo z główną tablicą w środku domu. To trzy różne rzeczy, choć laikowi wszystkie mogą wyglądać podobnie. Najprościej patrzeć na nie tak:
| Element | Rola | Co warto zapamiętać |
|---|---|---|
| Złącze kablowo-pomiarowe | Łączy sieć z instalacją i często mieści układ pomiarowy | To punkt graniczny całej instalacji przyłączeniowej |
| Rozdzielnica główna budynku | Rozdziela energię na obwody wewnętrzne | Jest po stronie instalacji obiektu, nie sieci operatora |
| Rozdzielnica budowlana | Zasila plac budowy | To rozwiązanie tymczasowe, a nie docelowe |
| WLZ | Doprowadza energię od złącza do rozdzielnicy w budynku | Tu często zaczynają się nieporozumienia wykonawcze |
W praktyce patrzę na ZK jak na miejsce, w którym kończy się infrastruktura operatora, a zaczyna odpowiedzialność właściciela budynku. To właśnie dlatego tak ważne są uzgodnienia jeszcze przed montażem. Skoro wiadomo już, czym jest to urządzenie, trzeba sprawdzić, gdzie może stać i jakie warunki musi spełniać.
Gdzie montuje się złącze i jakie wymagania są najważniejsze
Najczęściej złącze montuje się w ogrodzeniu, na elewacji albo we wnęce, tak aby było dostępne z zewnątrz i jednocześnie możliwie mało kłopotliwe w codziennym użytkowaniu. TAURON opisuje złącze jako prostokątną skrzynię umieszczaną w ogrodzeniu lub na budynku, i to dobrze oddaje praktykę: chodzi o miejsce łatwe do odczytu, kontroli i serwisu, bez wchodzenia do środka obiektu.
Przy doborze lokalizacji patrzy się zwykle na kilka rzeczy naraz:
- dostępność dla operatora i osoby odczytującej licznik,
- ochronę przed deszczem, śniegiem, pyłem i słońcem,
- możliwość plombowania przedziału licznikowego lub zabezpieczeń,
- bezpieczny przebieg kabla od sieci do budynku,
- zgodność z warunkami przyłączenia i standardem lokalnego OSD.
W ofertach producentów i gotowych zestawach często spotyka się stopień ochrony IP44, a w trudniejszych warunkach wyższy, ale nie warto kupować obudowy „na oko”. Liczy się to, co akceptuje operator w danym rejonie. Ja zawsze sprawdzam też, czy wybrana lokalizacja nie koliduje z furtką, podjazdem, roślinnością albo planowaną rozbudową ogrodzenia, bo późniejsza korekta potrafi kosztować więcej niż różnica między dwoma porządnymi obudowami.
To prowadzi do następnej decyzji: jaki wariant złącza ma sens w konkretnym budynku. Nie każda skrzynka działa tak samo i nie każda będzie dobra do tego samego typu obiektu.
Jakie rozwiązania spotyka się najczęściej
W praktyce złącza różnią się nie tylko wielkością, ale też sposobem montażu i liczbą obsługiwanych obwodów. Operatorzy używają własnych oznaczeń katalogowych, więc w jednym regionie zobaczysz prostszy zestaw, a w innym rozbudowane złącze z większą rezerwą mocy. To normalne. Ważne, żeby nie mylić „ładnej obudowy” z rozwiązaniem dopuszczonym do konkretnej sieci.
| Wariant | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Wolnostojące | Gdy złącze stoi przy ogrodzeniu lub na granicy działki | Łatwy dostęp, dobra obsługa, prosty serwis | Wymaga miejsca i sensownego usytuowania fundamentu |
| Przyścienne | Gdy nie ma ogrodzenia albo inwestor chce ograniczyć roboty ziemne | Krótka trasa kablowa, mniejsza ingerencja w teren | Trzeba uważać na elewację, strefę dostępu i estetykę |
| Wnękowe | Gdy liczy się wygląd i dostępna jest odpowiednia wnęka | Mniej widoczne, dobrze wpisują się w bryłę budynku | Wymagają dokładnego projektu i zgodności wymiarów |
| Jednolicznikowe | Dla domu jednorodzinnego lub małego obiektu | Prostsze, tańsze, mniej miejsca na zabudowę | Mała rezerwa pod większą liczbę odbiorców |
| Wielolicznikowe | W budynkach wielorodzinnych, usługowych i większych obiektach | Obsługa kilku punktów poboru energii | Większy gabaryt, bardziej złożony projekt |
Przy domach jednorodzinnych bardzo często wystarcza rozwiązanie proste, ale ja lubię zostawiać sobie i inwestorowi odrobinę zapasu. Jeżeli w perspektywie kilku lat ma dojść pompa ciepła, ładowarka do auta albo fotowoltaika, to zbyt ciasne złącze szybko okazuje się pozorną oszczędnością. Dobra konfiguracja na starcie oszczędza później nerwy, a czasem także przebudowę całego przyłącza.
Skoro warianty są już jasne, czas przejść przez sam proces przyłączenia. Właśnie tu najczęściej wychodzą błędy, które opóźniają inwestycję bardziej niż sam montaż.
Jak przebiega przyłączenie budynku krok po kroku
Przyłączenie budynku do sieci nie zaczyna się od zakupu obudowy, tylko od dokumentów. W zależności od operatora i mocy przyłączeniowej procedura wygląda trochę inaczej, ale logika jest podobna: najpierw warunki, potem projekt, później wykonanie, na końcu odbiór i montaż licznika. Przy małych obiektach da się to ogarnąć sprawnie, ale gdy w grę wchodzi większa moc, kilka liczników albo trudny teren, cały proces potrafi potrwać od kilku tygodni do kilku miesięcy.
- Składasz wniosek o warunki przyłączenia i podajesz parametry obiektu, moc oraz lokalizację.
- Otrzymujesz warunki i projekt umowy, które określają zakres prac oraz wymagania techniczne.
- Uzgadniasz lokalizację złącza i dobór osprzętu z projektantem lub elektrykiem.
- Wykonujesz złącze, przyłącze i WLZ zgodnie z wytycznymi operatora.
- Zgłaszasz gotowość instalacji do podłączenia i prosisz o odbiór.
- Operator montuje lub plombuje licznik, a budynek może zostać uruchomiony do pracy.
Najwięcej opóźnień nie robi sam kabel ani sama skrzynka, tylko rozjazd między projektem a warunkami przyłączenia. Czasem ktoś kupi złącze „podobne”, ale nie to, które akceptuje lokalny OSD. Innym razem punkt montażu okaże się kolidować z ogrodzeniem albo z trasą innych instalacji podziemnych. Dlatego dokumenty i uzgodnienia są tu ważniejsze niż pośpiech. Po przyłączeniu zostaje jeszcze kwestia kosztów i odpowiedzialności, a to bywa dla inwestora najbardziej praktyczne pytanie.
Ile kosztuje takie rozwiązanie i kto za co odpowiada
Nie ma jednej ceny za złącze, bo koszt zależy od mocy, liczby pól, długości przyłącza, zakresu robót ziemnych i wymagań lokalnego operatora. Sama obudowa lub prosty prefabrykat to zwykle wydatek od około 300 do 1500 zł, ale kompletne złącze z osprzętem, montażem, fundamentem i odbiorem szybko wchodzi w kilka tysięcy złotych. Przy większych obiektach, kilku licznikach albo trudnym terenie koszt może być wyraźnie wyższy.
| Element | Kto zwykle odpowiada | Co z kosztami |
|---|---|---|
| Warunki przyłączenia i uzgodnienie lokalizacji | Operator + inwestor | Najczęściej bez kosztu samego uzgodnienia, ale z wymaganiami projektowymi |
| Zakup obudowy i osprzętu | Inwestor lub wykonawca | Zależy od standardu OSD i liczby pól |
| Montaż, fundament, wykop, wprowadzenie kabla | Wykonawca instalacji | Największa część budżetu przy trudnym terenie |
| Licznik i plombowanie | Operator | Wchodzi w procedurę przyłączeniową albo odrębne zasady operatora |
| Instalacja za licznikiem | Właściciel budynku | To już część instalacji obiektu, nie sieci operatora |
Tu zwykle wychodzą też najczęstsze błędy. Pierwszy to zakup uniwersalnej obudowy bez sprawdzenia wymagań OSD. Drugi to zbyt mała rezerwa miejsca na przyszłe obwody. Trzeci to lekceważenie dostępu serwisowego, bo „przecież nikt tam nie będzie chodził”. Będzie. Licznik trzeba odczytać, złącze trzeba skontrolować, a czasem trzeba też wykonać pracę awaryjną. Jeżeli chcesz uniknąć poprawek, najlepiej sprawdzić wszystko jeszcze przed zamówieniem prefabrykatu.
Co sprawdzić przed odbiorem, żeby nie wracać do poprawek
Gdybym miał zbudować z tego prostą listę kontrolną dla inwestora, wyglądałaby tak:
- Potwierdź typ złącza i numer katalogowy zaakceptowany przez operatora.
- Sprawdź lokalizację pod kątem dostępu, estetyki i przyszłego ogrodzenia lub elewacji.
- Zweryfikuj stopień ochrony obudowy i możliwość plombowania.
- Zostaw rezerwę miejsca pod przyszłą rozbudowę instalacji.
- Dobierz przekroje kabli i zabezpieczenia do rzeczywistej mocy przyłączeniowej.
- Przygotuj dokumenty odbiorowe, bo bez nich cały proces potrafi się zatrzymać na ostatnim etapie.
Najlepiej działa podejście projektowe, nie zakupowe. Najpierw trzeba ustalić, czego wymaga operator i jak ma wyglądać cała droga energii od sieci do rozdzielnicy w budynku, a dopiero potem zamawiać konkretną obudowę. Wtedy złącze nie jest przypadkową skrzynką na ścianie, tylko sensownym elementem instalacji, który da się bez problemu odebrać, eksploatować i ewentualnie rozbudować. Jeśli podejdziesz do tego w ten sposób, cały temat przestaje być kłopotliwy, a staje się po prostu jednym z normalnych etapów dobrze zrobionej instalacji.
