Rezystancja w praktyce - jak mierzyć i odczytać wynik

Rezystancja to jeden z tych terminów elektrycznych, które brzmią technicznie, a w praktyce pojawiają się przy każdym kablu, złączu, grzałce i pomiarze multimetrem. Ja patrzę na nią przede wszystkim jak na miarę tego, jak mocno dany element przeciwstawia się przepływowi prądu i kiedy to jest zaletą, a kiedy sygnałem problemu. W tym tekście wyjaśniam prosto, czym jest opór elektryczny, od czego zależy, jak go zmierzyć i jak odczytać wynik bez typowych pomyłek.

Co oznacza rezystancja w praktyce

W najprostszym ujęciu rezystancja mówi, jak trudno prądowi płynąć przez przewodnik albo element obwodu. Im większa rezystancja, tym mniejszy prąd popłynie przy tym samym napięciu. To właśnie dlatego cienki, długi przewód zachowuje się inaczej niż krótki i gruby, a grzałka działa dokładnie odwrotnie niż kabel zasilający: ma stawiać opór, żeby zamieniać energię elektryczną w ciepło.

Miarą rezystancji jest om (Ω). Nazwa oma pochodzi od Georga Ohma, a sam symbol bardzo szybko pokazuje, że w elektryce chodzi tu o konkretną, mierzalną relację między napięciem i prądem. Jednostka jest prosta, ale praktyka bywa bardziej złożona, bo ta sama wartość może być poprawna w jednym elemencie i zupełnie podejrzana w innym.

W praktyce spotykam dwa użycia tego pojęcia. Pierwsze dotyczy elementów, które mają opór „z definicji”, jak rezystory, grzałki czy żarniki. Drugie pokazuje problem techniczny: zbyt duży opór na styku, w przewodzie albo w złączu powoduje nagrzewanie, spadek napięcia i niestabilną pracę urządzenia. Dlatego rezystancja jest ważna zarówno w elektronice, jak i w zwykłej instalacji domowej.

Warto też pamiętać, że w języku technicznym rezystancja, opór elektryczny i oporność bywają używane zamiennie, choć „rezystancja” brzmi najprecyzyjniej. Zanim jednak przejdę do pomiarów, rozbijam ten temat na czynniki pierwsze, bo sama liczba w omach niewiele mówi bez kontekstu.

Od czego zależy opór przewodu i elementu

Na rezystancję nie patrzę jak na cechę przypadkową. Ona wynika z kilku bardzo konkretnych rzeczy i to właśnie te rzeczy najczęściej da się ocenić już na etapie projektu albo naprawy.

• Materiał - miedź przewodzi znacznie lepiej niż stop oporowy, dlatego nadaje się na przewody, a nie na element grzejny.
• Długość - im dłuższa droga dla prądu, tym większy opór.
• Przekrój - im grubszy przewód, tym łatwiej prądowi przepływać, więc rezystancja spada.
• Temperatura - wiele metali przy wzroście temperatury zwiększa swoją rezystancję.
• Stan połączeń - luźna śruba, zaśniedziały styk albo nadpalona kostka potrafią podnieść opór bardziej niż sam przewód.

W praktyce to ostatni punkt bywa najbardziej zdradliwy. Sam przewód może być w porządku, ale jeden słaby zacisk pod obciążeniem zaczyna się grzać i zachowywać jak punktowa grzałka. To właśnie dlatego przy diagnostyce nie ograniczam się do samego kabla, tylko sprawdzam również złącza i miejsca łączenia.

Jeśli ktoś patrzy tylko na samą liczbę, łatwo pomylić „duży opór, bo tak ma działać” z „dużym oporem, bo coś się psuje”. Dlatego następny krok to interpretacja wyniku, a nie samo odczytanie go z miernika.

Jak czytać wynik pomiaru

Najprostsza zasada brzmi tak: wynik pomiaru rezystancji zawsze trzeba czytać razem z tym, co badam. Inaczej 220 Ω w rezystorze może być poprawne, a 220 Ω w krótkim przewodzie zasilającym byłoby już sygnałem awarii.

Ja zwykle zwracam uwagę na dwie pułapki. Pierwsza to opór przewodów pomiarowych, który przy bardzo małych wartościach potrafi zafałszować odczyt. Druga to pomiar elementu w obwodzie, gdzie równoległe gałęzie zmieniają wynik i robią z niego liczbę oderwaną od rzeczywistości.

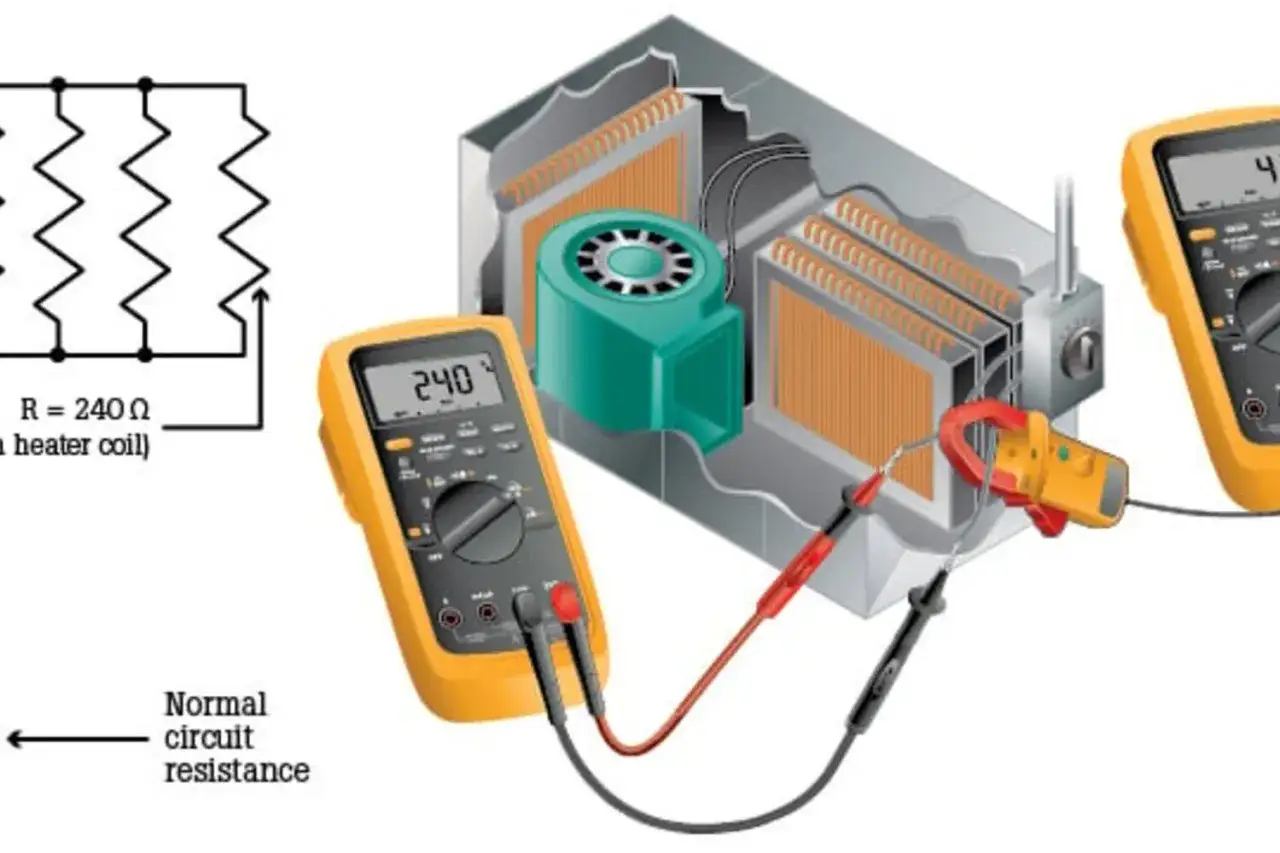

Jak zmierzyć rezystancję multimetrem

Pomiar jest prosty, ale tylko wtedy, gdy robi się go w odpowiedniej kolejności. Wystarczy jeden błąd, żeby wynik był bezwartościowy albo żeby uszkodzić miernik.

1. Wyłącz zasilanie i upewnij się, że obwód nie jest pod napięciem.
2. W razie potrzeby rozładuj kondensatory, bo potrafią trzymać energię dłużej, niż się wydaje.
3. Ustaw multimetr na pomiar rezystancji, zwykle oznaczony symbolem Ω.
4. Zewrzyj przewody pomiarowe i sprawdź, jaki opór pokazuje sam miernik oraz przewody.
5. Przyłóż sondy do dwóch punktów badanego elementu i poczekaj na stabilny odczyt.
6. Porównaj wynik z tym, co powinno wyjść w danym typie elementu, a nie z intuicją.

Przy prostych testach często używa się też trybu ciągłości, czyli „brzęczyka”, ale ja traktuję go jako szybki sygnał, a nie precyzyjny pomiar. To dobre narzędzie do sprawdzenia, czy przewód nie jest przerwany, natomiast do oceny wartości oporu i tak wracam do zwykłego zakresu Ω.

Rezystancji nie mierzy się na żywym obwodzie. Włączone zasilanie zafałszuje wynik, a czasem uszkodzi multimetr. Jeśli wynik ma być wiarygodny, obwód musi być odłączony i odseparowany od innych gałęzi, które mogą wpływać na odczyt.

Gdy już wiem, jak to mierzyć, łatwiej wyjaśnić różnicę między rezystancją a rezystywnością oraz zrozumieć, skąd bierze się słynne prawo Ohma.

Rezystancja, rezystywność i prawo Ohma

Te trzy pojęcia często mieszają się początkującym, a to właśnie tu najłatwiej o nieporozumienie. Rezystancja dotyczy konkretnego przewodu albo elementu. Rezystywność opisuje sam materiał, z którego ten element jest wykonany. To nie to samo: materiał może mieć dobrą rezystywność, a gotowy przewód i tak będzie miał większy opór, jeśli będzie bardzo długi albo zbyt cienki.

Wzór, od którego zwykle zaczynam, jest prosty: R = U / I. Oznacza on, że rezystancja to stosunek napięcia do natężenia prądu. Jeśli napięcie rośnie, a prąd zostaje ten sam, opór jest większy; jeśli przy tym samym napięciu prąd jest mały, element stawia większy opór.

W wersji materiałowej można zapisać też zależność R = ρ × l / A, gdzie ρ to rezystywność, l - długość przewodnika, a A - pole przekroju. To bardzo dobrze tłumaczy, dlaczego długi i cienki przewód ma większą rezystancję niż krótki i gruby. Dla praktyki domowej to wiedza ważniejsza niż sama definicja z podręcznika.

W obwodach prądu przemiennego dochodzi jeszcze impedancja, zwłaszcza przy cewkach i kondensatorach, ale w zwykłej instalacji i przy podstawowej diagnostyce i tak zaczynam od rezystancji. Jeśli przewód, zacisk albo element grzejny zachowuje się źle, to właśnie opór często jako pierwszy pokazuje, gdzie szukać problemu.

To prowadzi do najważniejszego pytania praktycznego: kiedy wysoka albo zbyt niska rezystancja faktycznie oznacza usterkę.

Kiedy wysoka albo niska rezystancja staje się problemem

W instalacji nie zawsze chodzi o to, żeby rezystancja była jak najniższa. W przewodach zasilających i połączeniach tak, ale w grzałkach, opornikach czy elementach zabezpieczających sytuacja wygląda odwrotnie. Problem pojawia się wtedy, gdy wartość odbiega od tego, do czego element został zaprojektowany.

• Za duża rezystancja w kablu lub złączu - pojawia się spadek napięcia i nagrzewanie punktowe.
• Za mała rezystancja tam, gdzie nie powinna wystąpić - rośnie ryzyko zwarcia i nadmiernego prądu.
• Rezystancja zmienna w czasie - zwykle oznacza luźny styk, korozję albo przerwę, która wraca po poruszeniu przewodem.

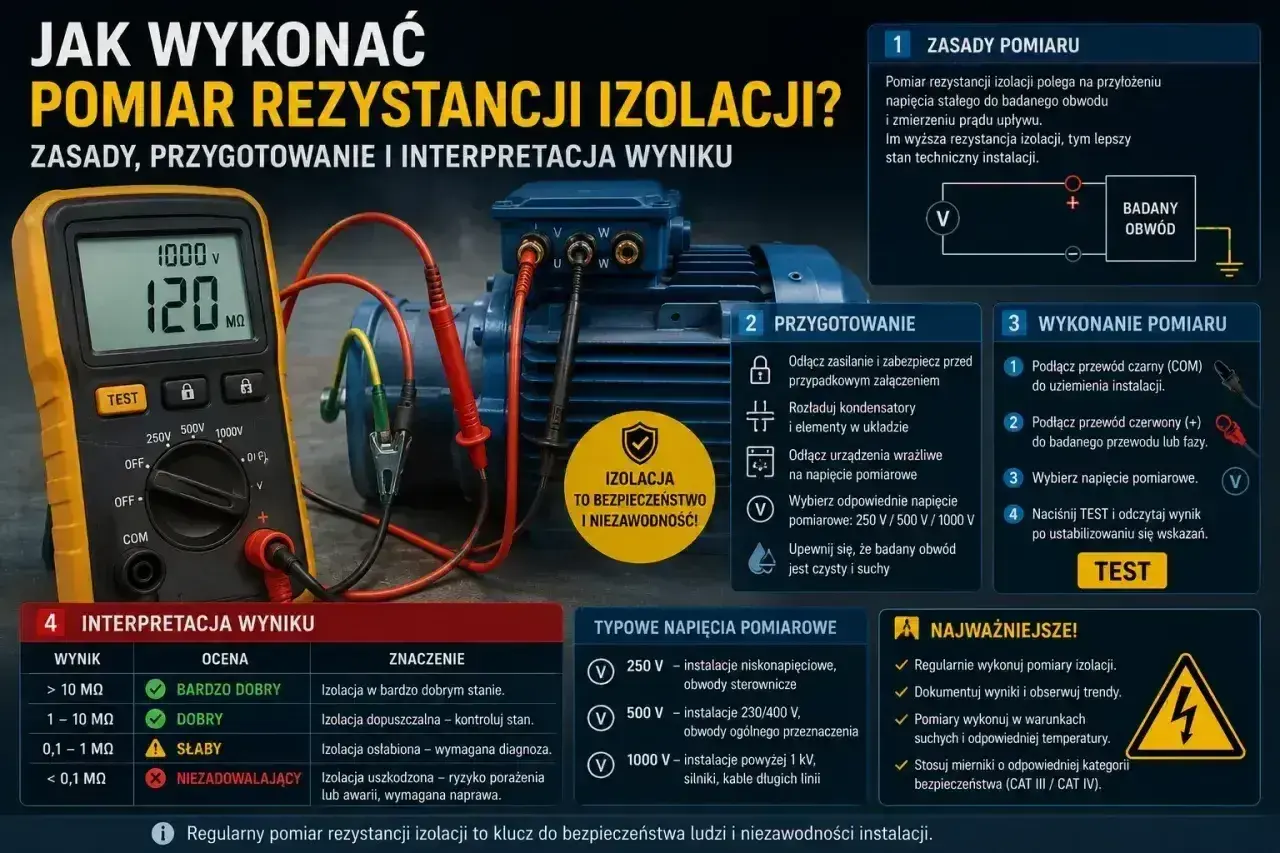

• Wysoka rezystancja izolacji - jest pożądana, bo pokazuje, że element dobrze oddziela przewodniki od siebie i od obudowy.

Najczęstszy błąd, jaki widzę, to skupienie się wyłącznie na przewodzie, kiedy winny jest zacisk. W praktyce to właśnie połączenia śrubowe, kostki, wtyczki i styki w gniazdach starzeją się szybciej niż sam miedziany przewód. Jeśli element robi się ciepły bez wyraźnego powodu, właśnie tam szukam pierwszej przyczyny.

Gdy trzeba ocenić stan całej instalacji albo urządzenia, nie patrzę więc tylko na sam odczyt, ale na jego kontekst, objawy i historię pracy. Na końcu zostaje prosta lista rzeczy, które sprawdzam zawsze, zanim uznam układ za sprawny.

Na co patrzę, zanim uznam obwód za sprawny

Przy diagnozie wolę kilka krótkich, ale konkretnych kontroli niż jedno szybkie spojrzenie na miernik. To oszczędza czas i zmniejsza ryzyko błędnej oceny.

• Porównuję wynik z podobnym elementem albo z dokumentacją, jeśli jest dostępna.
• Sprawdzam, czy przyrząd nie pokazuje błędu wynikającego z przewodów pomiarowych.
• Oglądam złącza pod kątem przebarwień, nadtopień, korozji i luzu mechanicznego.
• Nie zakładam, że niski opór oznacza pełną sprawność, jeśli element zachowuje się niestabilnie pod obciążeniem.
• Przy przewodach i stykach pamiętam, że ciepło jest często pierwszym sygnałem problemu, nie ostatnim.

Jeśli mam zapamiętać tylko jedną rzecz, to tę: rezystancja nie jest samotną liczbą, tylko wskazówką. Sama w sobie mówi niewiele, ale w połączeniu z rodzajem elementu, temperaturą, stanem styków i wynikiem pomiaru potrafi bardzo szybko zawęzić przyczynę usterki. I właśnie dlatego tak często wracam do niej przy prostych naprawach, przeglądach przewodów i ocenie elementów grzejnych - bo dobrze odczytana oszczędza zgadywanie.
