Złączka mosiężna 3/4 to mały element, który w praktyce decyduje o szczelności całej instalacji. W tym tekście pokazuję, jak rozumieć ten rozmiar, czym różnią się najczęstsze warianty, jak dobrać właściwy gwint i jak zamontować połączenie tak, żeby nie przeciekało. Dorzucam też spojrzenie z perspektywy warsztatu i prac metalowych, bo tu mosiądz ma swoje mocne strony, ale też wyraźne ograniczenia.
Najpierw sprawdź gwint, sposób uszczelnienia i to, co chcesz połączyć
- 3/4 cala to rozmiar nominalny, więc nie kupuję części wyłącznie po samym „calu”.
- W praktyce najważniejsze są: G/Rp/BSP, typ końcówki, średnica węża oraz medium.
- Do prostych połączeń gwintowanych najczęściej trafiają mufy, nyple i redukcje.
- Jeśli łączysz wąż, potrzebujesz króćca albo szybkozłączki, a nie klasycznej mufy.
- W mosiądzu dużo daje dobre uszczelnienie, ale jeszcze więcej daje poprawny dobór elementu.
Co oznacza rozmiar 3/4 cala w praktyce
Najwięcej pomyłek zaczyna się od założenia, że 3/4 cala to po prostu „jakiś średni gwint”. W instalacjach rurowych to oznaczenie nominalne, a nie dokładny wymiar w milimetrach, dlatego ten sam zapis może odnosić się do gwintu, króćca albo przyłącza do węża. Ja zawsze czytam opis dalej niż sam rozmiar, bo 3/4 cala to za mało, żeby mieć pewność, że element naprawdę pasuje.
W praktyce spotkasz tu najczęściej oznaczenia G3/4, DN20 albo zapis mówiący o gwincie zewnętrznym czy wewnętrznym. DN20 to tylko oznaczenie nominalne, więc nie wolno go traktować jak prostego przelicznika na średnicę zewnętrzną w milimetrach. Przy gwintach rurowych bardzo ważne jest też rozróżnienie między gwintem walcowym i stożkowym, bo to zmienia sposób uszczelnienia.
W praktyce G oznacza gwint walcowy, a R gwint stożkowy; przy pierwszym częściej liczy się uszczelka lub gumowy O-ring, przy drugim większe znaczenie ma materiał uszczelniający na samym gwincie. Jeśli pomylisz te dwa światy, połączenie może się skręcić, ale nie będzie szczelne. To właśnie dlatego sam rozmiar nie wystarcza i trzeba od razu sprawdzać, czy dany element ma być użyty w wodzie, w ogrzewaniu, przy sprężonym powietrzu czy przy wężu ogrodowym.
To rozróżnienie porządkuje cały wybór i prowadzi do kolejnego kroku, czyli rozpoznania wariantu złączki.

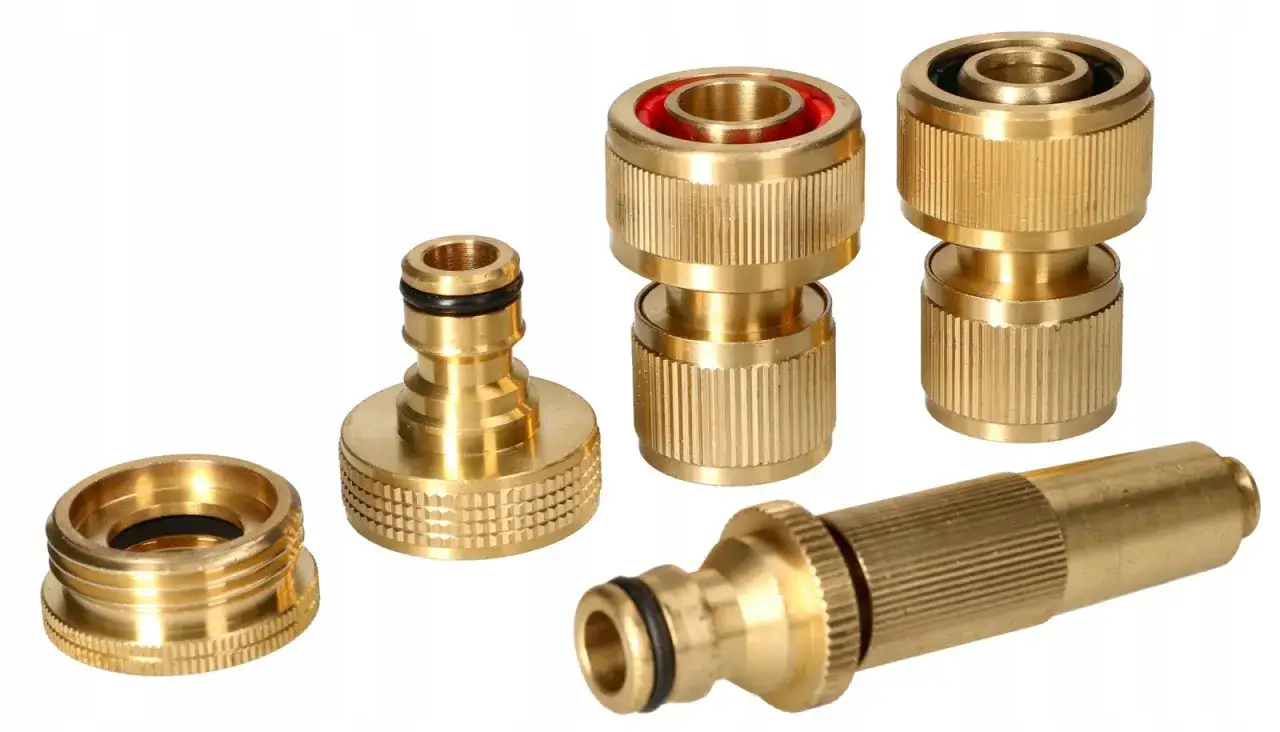

Jakie warianty spotkasz najczęściej
| Wariant | Do czego służy | Na co patrzę przed zakupem |
|---|---|---|
| Mufa | Łączy dwa elementy z gwintem zewnętrznym | Gwint wewnętrzny, długość korpusu, typ uszczelnienia |
| Nypel | Łączy dwa elementy z gwintem wewnętrznym | Gwint zewnętrzny po obu stronach, rozmiar roboczy, dostęp do klucza |
| Redukcja | Przechodzi z jednego rozmiaru na inny, np. 3/4 na 1/2 | Dokładny układ gwintów i kierunek przejścia |

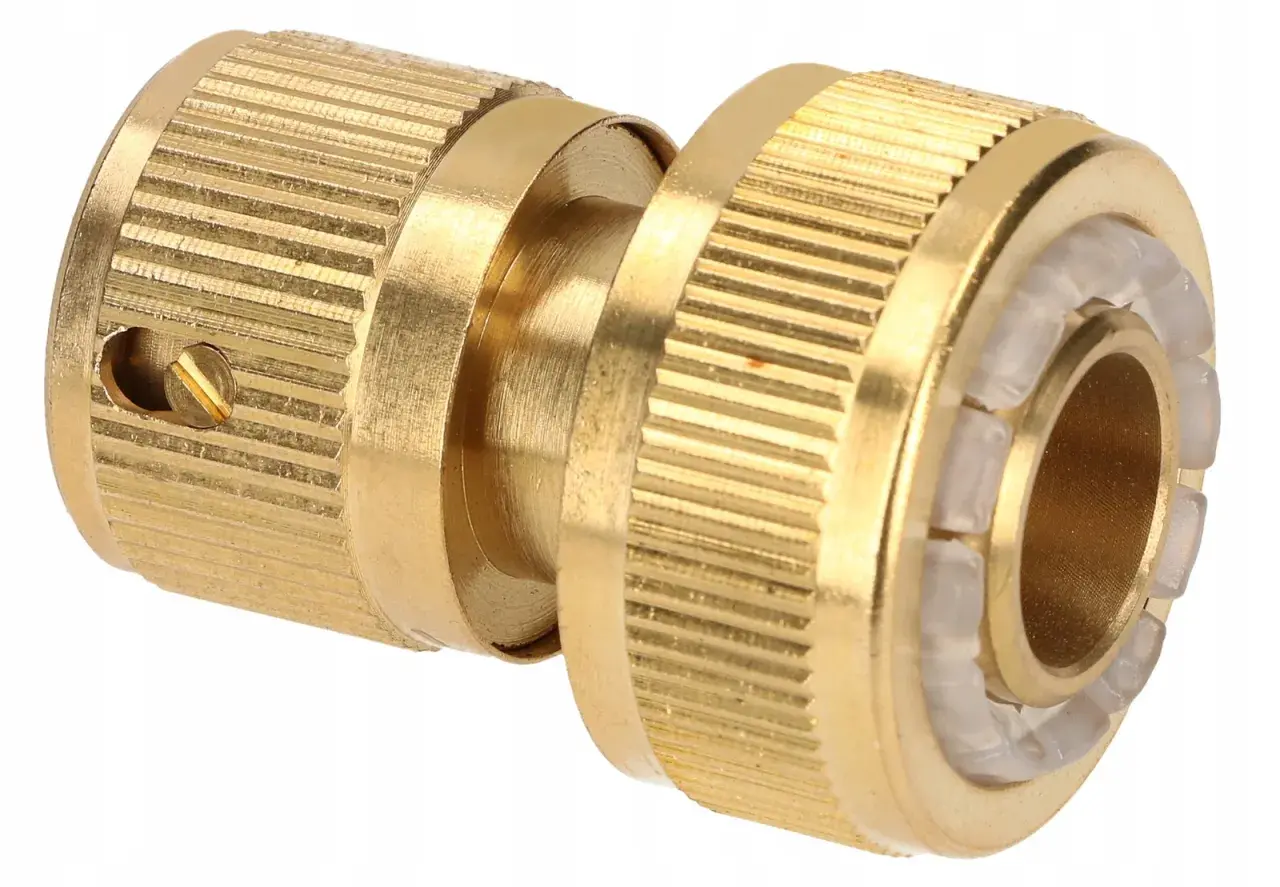

| Króciec do węża | Łączy wąż z instalacją albo zaworem | Średnicę węża, zwykle około 15-19 mm przy wersjach 3/4 |
| Szybkozłączka | Ułatwia częste składanie i rozłączanie układu | Kompatybilność pary elementów i wygodę obsługi w terenie |
Na rynku widać też wersje specjalne, na przykład z o-ringiem, z funkcją stop albo z gwintem SAE stosowanym w technice chłodniczej. To ważne, bo dwa elementy opisane podobnym rozmiarem mogą być przeznaczone do zupełnie innych zadań. Ja traktuję więc nazwę handlową jako wskazówkę, a nie dowód zgodności.
Jeśli miałbym uprościć wybór do jednego pytania, zapytałbym: czy łączysz gwint, wąż, czy układ, który ma się często rozłączać? Odpowiedź zwykle od razu pokazuje, który wariant ma sens, a to prowadzi nas do dopasowania standardu i warunków pracy.
Jak dobrać właściwy model do instalacji
| Kryterium | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Standard gwintu | G/BSP, Rp, R, ewentualnie NPT lub SAE | Sam rozmiar 3/4 nie gwarantuje zgodności |
| Strona połączenia | Gwint wewnętrzny czy zewnętrzny | To najczęstszy powód zwrotów i przeróbek |
| Medium | Woda, C.O., sprężone powietrze, wąż ogrodowy | Od tego zależy ciśnienie, temperatura i sposób uszczelnienia |
| Parametry pracy | Ciśnienie i temperatura deklarowane przez producenta | W prostych ofertach często pojawia się 10 bar i około 95°C, ale nie traktuję tego jako normy dla wszystkich |
| Materiał | Mosiądz, zwykle gatunek instalacyjny typu CW617N | Ważna jest odporność na korozję i jakość wykonania |
| Sposób uszczelnienia | Taśma teflonowa, pakuły z pastą, uszczelka płaska, O-ring | Nie każdy gwint uszczelnia się tak samo |
Najczęściej błąd polega nie na złym materiale, tylko na złym standardzie gwintu. Gwinty rurowe walcowe G i stożkowe R bywają mylone z NPT albo z połączeniami metrycznymi, a wtedy część „prawie pasuje”, ale finalnie nie daje szczelnego układu. Ja przy zakupie czytam więc pełny zapis: nie tylko 3/4, lecz także symbol gwintu, typ końcówki i przeznaczenie.
Gdy to się zgadza, montaż staje się dużo prostszy i mniej ryzykowny, dlatego kolejny krok to nie siła, tylko poprawna technika składania połączenia.
Jak zamontować połączenie, żeby nie ciekło
W mosiądzu naprawdę dużo da się załatwić spokojnym, czystym montażem. Ja trzymam się prostego schematu:
- Oczyszczam gwint z opiłków, kurzu i resztek starego uszczelnienia.
- Sprawdzam, czy element ma uszczelkę płaską albo O-ring, bo wtedy gwint nie powinien być traktowany jak jedyne miejsce uszczelnienia.
- Dobieram właściwy materiał uszczelniający do typu gwintu, zamiast używać jednego „uniwersalnego” rozwiązania do wszystkiego.
- Wkręcam osiowo, bez przekoszenia, bo mosiądz jest miększy od stali i łatwiej go uszkodzić.
- Dokręcam z wyczuciem, a nie „do oporu”, bo zbyt mocny docisk potrafi zniszczyć gwint albo uszczelkę.
Przy połączeniach gwintowanych najczęściej wystarcza taśma teflonowa albo pakuły z pastą, ale tylko wtedy, gdy pasują do konkretnego rodzaju gwintu. Przy złączkach z uszczelką płaską lub O-ringiem uszczelnienie robi przede wszystkim sam element elastomerowy, czyli gumowy pierścień uszczelniający, więc dokładanie kolejnych warstw na siłę zwykle bardziej szkodzi niż pomaga. Tę różnicę widzę bardzo często, zwłaszcza u osób, które montują instalację pierwszy raz.
Po złożeniu układu robię jeszcze prosty test pod ciśnieniem i patrzę nie tylko na kroplenie, ale też na zawilgocenie w pierwszych minutach pracy. To właśnie ten etap oddziela montaż „na oko” od połączenia, które ma działać długo i bez niespodzianek. Z tego miejsca naturalnie przechodzimy do pytania, kiedy mosiądz jest dobrym wyborem w warsztacie, a kiedy lepiej go nie grzać.
Dlaczego mosiądz jest wygodny w warsztacie, ale nie do klasycznego spawania
W środowisku metalowym mosiądz, czyli stop miedzi i cynku, lubię za to, że łączy dobrą odporność na korozję z niezłą obrabialnością. Taka złączka sprawdza się tam, gdzie potrzebujesz trwałego połączenia gwintowanego, ale nie chcesz dorabiać skomplikowanego spawu. W praktyce to materiał bardziej „instalacyjny” niż konstrukcyjny.
Przy pracach warsztatowych trzeba jednak pamiętać, że mosiądzu nie traktuje się jak zwykłej stali do spawania. Przy mocnym podgrzaniu cynk zaczyna odchodzić z materiału, a to pogarsza jakość połączenia i zwiększa ryzyko niezdrowych oparów. Jeśli mam łączyć taki element trwale z innym metalem, częściej myślę o lutowaniu twardym, czyli łączeniu spoiwem topiącym się niżej niż materiał bazowy, niż o klasycznym spawaniu.
Warto też rozróżnić, kiedy chodzi o estetyczne i szczelne połączenie, a kiedy o element narażony na duże obciążenia mechaniczne. Do drugiej grupy lepiej często pasuje stal, stal nierdzewna albo inny materiał dobrany pod temperaturę i naprężenia. Mosiądz ma swoje miejsce, ale nie jest uniwersalnym zamiennikiem każdego metalu, i właśnie to oszczędza późniejszych problemów.
Jeśli pracujesz w warsztacie, to tutaj najważniejsza zasada brzmi: dobierz metodę łączenia do materiału, a nie odwrotnie. To prowadzi wprost do pytania o koszty, bo na rynku widać duże różnice nawet przy podobnie opisanych częściach.
Ile kosztuje i co realnie wpływa na cenę
| Typ | Typowy przedział cenowy | Co zwykle podnosi cenę |
|---|---|---|
| Prosta mufa lub nypel 3/4 | Około 5 - 12 zł | Marka, grubszy korpus, lepsza obróbka gwintu |
| Redukcja mosiężna | Około 8 - 20 zł | Nietypowy układ gwintów, większa różnica średnic |
| Króciec do węża lub szybkozłączka | Około 15 - 35 zł | Funkcja stop, lepsza ergonomia, kompletne uszczelnienie |
| Wersje specjalne i markowe | Około 20 - 50 zł | O-ring, chromowanie, wyższa deklaracja parametrów |
Na prostych ofertach najtańsze elementy 3/4 potrafią kosztować mniej więcej kilka złotych, a wersje wzmocnione albo bardziej rozbudowane dochodzą wyraźnie wyżej. Ja nie patrzę jednak wyłącznie na cenę jednostkową, tylko na to, czy za kilka złotych więcej dostaję lepszy gwint, lepszą uszczelkę i mniej ryzyka przy montażu. Przy elemencie, który ma pracować pod wodą albo w układzie warsztatowym, ta różnica bywa tańsza niż późniejsze poprawki.
Cenę najczęściej podbijają trzy rzeczy: jakość wykonania, rodzaj połączenia i dodatkowe zabezpieczenia, takie jak O-ring albo funkcja szybkiego montażu. I właśnie dlatego ostatnia rzecz, którą warto zrobić przed zakupem, to krótka kontrola zgodności, zanim część trafi do koszyka.
Zanim wrzucisz do koszyka, sprawdź te trzy rzeczy
- Standard gwintu - czy to G/BSP, Rp, R, czy może inny system, którego nie da się mieszać „na oko”.
- Typ końcówki - gwint, króciec do węża, mufa, nypel albo szybkozłączka, bo sam rozmiar jeszcze niczego nie rozstrzyga.
- Warunki pracy - temperatura, ciśnienie i medium, szczególnie jeśli element ma działać dłużej niż tylko w prostym układzie ogrodowym.
Jeśli mam zostawić jedną praktyczną radę, to tę: nie kupuję mosiężnej złączki po samym rozmiarze, tylko po całym opisie technicznym. Gdy gwint, uszczelnienie i przeznaczenie się zgadzają, taki element jest po prostu solidnym, mało problematycznym detalem instalacji, a właśnie o to chodzi w dobrze zrobionym montażu.
