W układzie trójfazowym liczy się nie tylko to, czy napięcie jest obecne na wszystkich żyłach. Równie ważne jest następstwo faz, bo od niego zależy kierunek wirowania pola i to, czy silnik, pompa albo sprężarka ruszy tak, jak przewidział producent. W praktyce to jeden z tych szczegółów, które potrafią oszczędzić czas, nerwy i kosztowną awarię. Poniżej pokazuję, jak czytać ten temat bez zbędnej teorii i jak sprawdzić go w warsztacie albo na instalacji.
Najważniejsze rzeczy o kolejności faz w instalacji trójfazowej
- W trójfazie sama obecność napięcia nie wystarcza, bo znaczenie ma też kolejność faz.
- Zmiana dowolnych dwóch przewodów odwraca kierunek wirowania pola, a tym samym obroty silnika.
- Do kontroli sekwencji używa się testera kolejności faz, a nie samego multimetru.
- Najbardziej wrażliwe są silniki, pompy, wentylatory, sprężarki i napędy warsztatowe.
- Po każdej ingerencji w zasilanie warto zrobić szybki test przed pierwszym rozruchem.

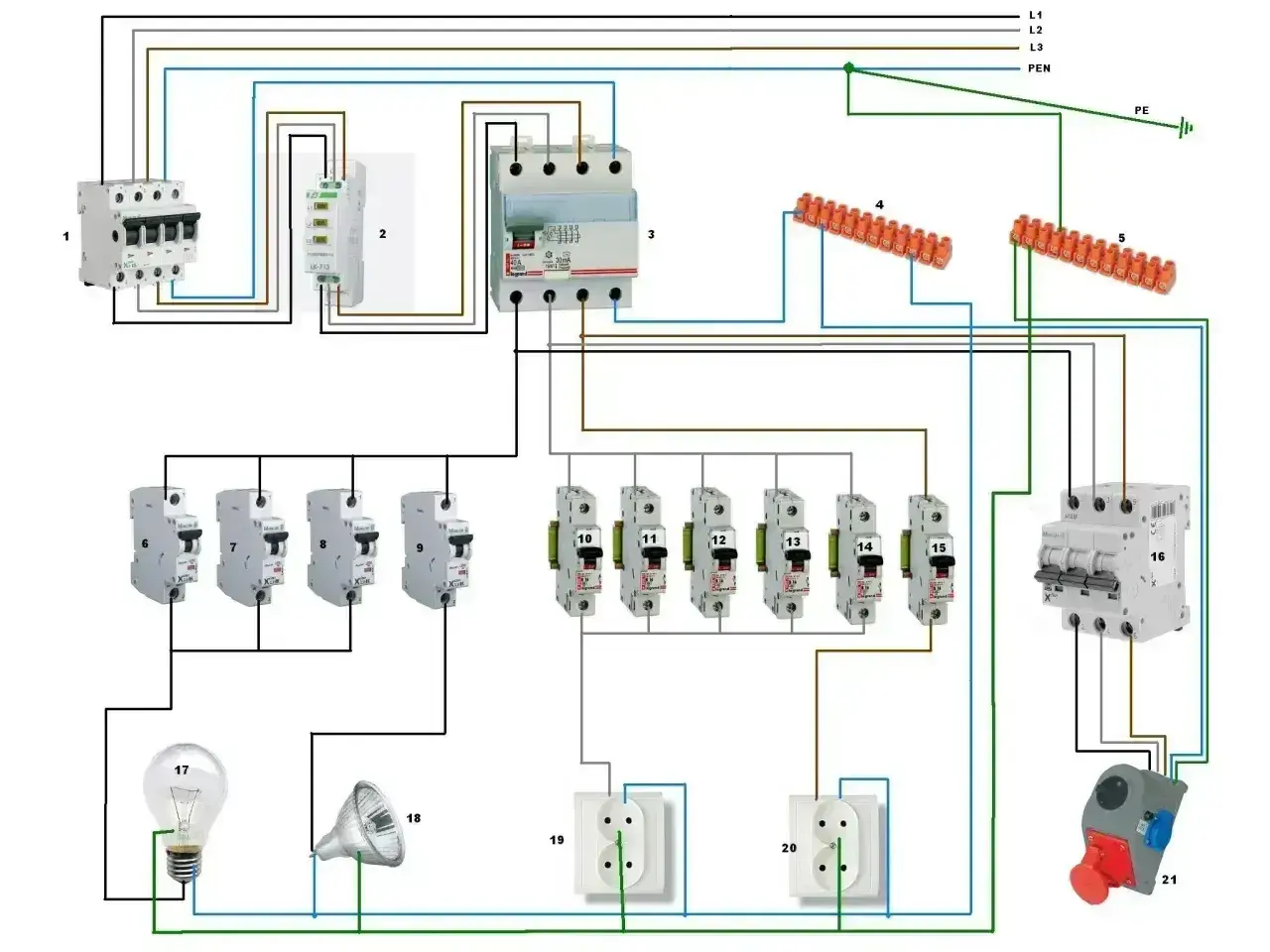

Czym jest kolejność faz i dlaczego ma znaczenie
Ja zawsze rozdzielam dwie rzeczy: obecność faz i ich następstwo. W typowej instalacji trójfazowej mamy trzy przebiegi przesunięte w czasie o 120 stopni, ale dopiero ich właściwa sekwencja decyduje o tym, jak zachowa się odbiornik. To nie jest detal teoretyczny - dla silnika oznacza to konkretny kierunek obrotów.
W praktyce kolejność faz opisuje, która faza wyprzedza pozostałe. Jeśli układ jest poprawny, pole wirujące w silniku tworzy się w założonym kierunku. Jeśli ktoś zamieni dwie fazy, kierunek się odwraca. Samo napięcie może wyglądać zupełnie poprawnie, a mimo to maszyna ruszy w drugą stronę.
Warto też pamiętać, że nie każdy odbiornik reaguje tak samo. Grzałka czy zwykłe oświetlenie zwykle nie „widzą” kolejności faz, ale już napęd z wałem, pompą albo przekładnią reaguje od razu. Dlatego w instalacjach warsztatowych i przy urządzeniach z silnikiem trójfazowym nie ma miejsca na domysły. Z tego powodu w następnym kroku przechodzę do tego, jak to sprawdzić bez zgadywania.
Jak sprawdzić kolejność faz bez zgadywania
Na budowie, w warsztacie i przy uruchamianiu nowej maszyny nie ma sensu opierać się na kolorach przewodów albo samym odczycie napięcia. Jak pokazuje Sonel, tester kolejności faz potrafi od razu wskazać zgodne albo przeciwne podłączenie, a część modeli dodatkowo pokazuje symetrię napięć. To właśnie taki przyrząd odpowiada na pytanie, czy układ faz jest właściwy.
- Podłącz tester do wszystkich trzech faz, zwykle przez przewody pomiarowe albo adapter do gniazda trójfazowego.
- Odczytaj wynik - urządzenie pokaże kierunek wirowania pola albo informację o zgodnym lub przeciwnym podłączeniu.
- Jeśli wynik nie zgadza się z dokumentacją urządzenia, zamień dwie fazy i sprawdź ponownie.
- Pomiar wykonuj możliwie blisko miejsca, w którym odbiornik będzie naprawdę pracował, a nie tylko przy pierwszym punkcie zasilania.
Ten ostatni punkt jest ważniejszy, niż wielu osobom się wydaje. Błąd może powstać po drodze, na przykład po źle wykonanej naprawie, po wymianie gniazda albo po przełożeniu przewodów w rozdzielnicy. Sam multimetr powie Ci, że napięcie jest, ale nie pokaże, która faza wyprzedza pozostałe. Do tego potrzebny jest tester kolejności faz.
Gdy już wiesz, że sekwencja jest zła, trzeba zrozumieć skutki. I tu różnice między odbiornikami są naprawdę duże.
Co się dzieje, gdy fazy są zamienione
Fluke zwraca uwagę, że uruchomienie silnika trójfazowego w odwrotnej sekwencji może skończyć się nie tylko błędnym kierunkiem obrotów, ale też poważnym uszkodzeniem kosztownego sprzętu. W praktyce nie każda maszyna „wybacza” taki błąd tak samo dobrze.
| Urządzenie | Co zwykle się dzieje przy złej sekwencji | Ryzyko |
|---|---|---|
| Silnik trójfazowy | Odwraca kierunek obrotów | Maszyna pracuje niezgodnie z projektem |
| Pompa | Spada wydajność albo układ tłoczy w złą stronę | Uszkodzenie uszczelnień, suchobieg, spadek ciśnienia |
| Wentylator | Zmieniony kierunek przepływu powietrza | Gorsze chłodzenie lub brak właściwego ciągu |
| Sprężarka | Maszyna może ruszyć nieprawidłowo | Przeciążenie i awaria napędu |
| Grzałka, oświetlenie, odbiornik bez silnika | Zwykle bez znaczenia dla samego działania | Trzeba pilnować innych parametrów instalacji |
Właśnie dlatego przy urządzeniach warsztatowych tak łatwo o fałszywe poczucie bezpieczeństwa. Ktoś widzi, że „coś działa”, więc uznaje temat za zamknięty. A potem okazuje się, że maszyna obraca się w drugą stronę, pracuje nierówno albo uruchamia się pod zbyt dużym obciążeniem. To już prowadzi prosto do pytania, jak poprawić błąd, żeby nie zrobić sobie jeszcze większego problemu.
Jak poprawić błąd i czego nie robić
Jeśli wynik jest zły, poprawka jest prosta, ale tylko wtedy, gdy robisz ją z głową. W praktyce zamiana dowolnych dwóch faz odwraca kierunek wirowania, jednak sama operacja musi być wykonana na odłączonym obwodzie i po zabezpieczeniu przed przypadkowym załączeniem. Przy większych maszynach traktuję to jako normalną czynność serwisową, a nie szybkie „przełożenie dwóch kabli”.
- Odłącz zasilanie i upewnij się, że obwód nie może zostać załączony przez inną osobę.
- Sprawdź dokumentację urządzenia, bo nie każda maszyna toleruje próbę rozruchu w obie strony.
- Zamień dwie dowolne fazy w miejscu przewidzianym przez konstrukcję instalacji.
- Wykonaj ponowny pomiar i dopiero potem krótki test pracy.
Najczęstsze błędy są banalne, ale kosztowne: ocenianie wszystkiego po kolorze izolacji, mylenie przewodu neutralnego z fazą, sprawdzanie tylko przy rozdzielnicy, a nie przy odbiorniku, oraz uruchamianie silnika „na moment”, bez wcześniejszej kontroli kierunku. To właśnie takie skróty najczęściej kończą się później szukaniem przyczyny w zupełnie niewłaściwym miejscu.
Żeby nie kupić złego przyrządu, warto też wiedzieć, czym różni się tester od zwykłego multimetru. W warsztacie to naprawdę nie jest to samo.
Jakie narzędzie warto mieć w warsztacie
Jeżeli pracujesz głównie z maszynami, tester kolejności faz jest dla mnie bardziej użyteczny niż kolejny uniwersalny miernik. Gdy robisz też drobne naprawy, najlepiej mieć oba narzędzia - każde rozwiązuje inny problem. Przy gniazdach siłowych warto dodatkowo korzystać z odpowiednich adapterów, żeby nie robić pomiaru prowizorycznie.
| Narzędzie | Co pokazuje | Czego nie pokazuje | Kiedy ma sens |
|---|---|---|---|
| Tester kolejności faz | Kierunek wirowania pola, a czasem także symetrię napięć | Nie diagnozuje całej instalacji | Przy podłączaniu i uruchamianiu urządzeń trójfazowych |
| Multimetr | Napięcie między żyłami i podstawowe wartości elektryczne | Nie pokaże samej sekwencji faz | Do ogólnych pomiarów i szybkiej weryfikacji parametrów |
| Wskaźnik dwubiegunowy | Obecność napięcia i podstawową kontrolę bezpieczeństwa | Nie pokaże kierunku wirowania | Do sprawdzenia, czy obwód jest zasilany |
Jeśli mam wybrać jedno narzędzie do regularnej pracy z napędami, biorę tester kolejności faz. Jeżeli ktoś zajmuje się wyłącznie prostymi naprawami, zwykły multimetr i wskaźnik napięcia mogą wystarczyć na co dzień, ale przy pierwszym silniku trójfazowym ich ograniczenia wychodzą bardzo szybko. To właśnie dlatego temat kolejności faz warto traktować jako podstawę, a nie jako poboczny detal.
Jedna kontrola przed startem oszczędza więcej niż awaria po starcie
W instalacjach trójfazowych robię jedną rzecz zawsze tak samo: zanim urządzenie dostanie pełne obciążenie, sprawdzam kierunek wirowania i dopiero potem puszczam je w pracę. To drobiazg, ale właśnie on odróżnia poprawnie uruchomioną maszynę od takiej, która od razu zaczyna pracować pod prąd.
- po każdej naprawie zasilania, wymianie wtyczki lub gniazda,
- po przeniesieniu maszyny do innego punktu przyłączeniowego,
- po zmianie rozdzielnicy albo ponownym podłączeniu przewodów,
- przed pierwszym rozruchem urządzenia z silnikiem trójfazowym.
Jeśli masz choć cień wątpliwości, nie zgaduj. W przypadku napędów, pomp i sprężarek lepiej poświęcić kilka minut na pomiar niż potem szukać przyczyny hałasu, złego kierunku obrotów albo uszkodzonego podzespołu. W praktyce to jedna z tych kontroli, które zwracają się natychmiast, bo oszczędzają i sprzęt, i czas pracy.
