Mufa kablowa SN to element, od którego naprawdę zależy ciągłość zasilania w sieci średniego napięcia. W praktyce nie chodzi tylko o połączenie dwóch kabli, ale też o odtworzenie izolacji, ekranu i szczelności w miejscu, które pracuje pod dużym obciążeniem elektrycznym i mechanicznym. Poniżej pokazuję, jak rozpoznać właściwy typ, czym różnią się popularne rozwiązania i na co patrzeć przy montażu, żeby uniknąć kosztownej pomyłki.
Najważniejsze decyzje dotyczą napięcia, typu kabla i technologii montażu
- Mufa do średniego napięcia musi pasować nie tylko do przekroju żyły, ale też do klasy napięcia i konstrukcji kabla.
- Najczęściej spotyka się wersje zimnokurczliwe, termokurczliwe, taśmowo-żywiczne i przejściowe.
- Do modernizacji starych odcinków z izolacją papierową potrzebna jest mufa przejściowa, a nie zwykła przelotowa.
- W kablach SN liczy się odtworzenie pola elektrycznego, więc sposób montażu jest równie ważny jak sam produkt.
- Cena zestawu to zwykle dopiero część budżetu, bo robocizna, pomiary i przestój często kosztują więcej niż sama mufa.

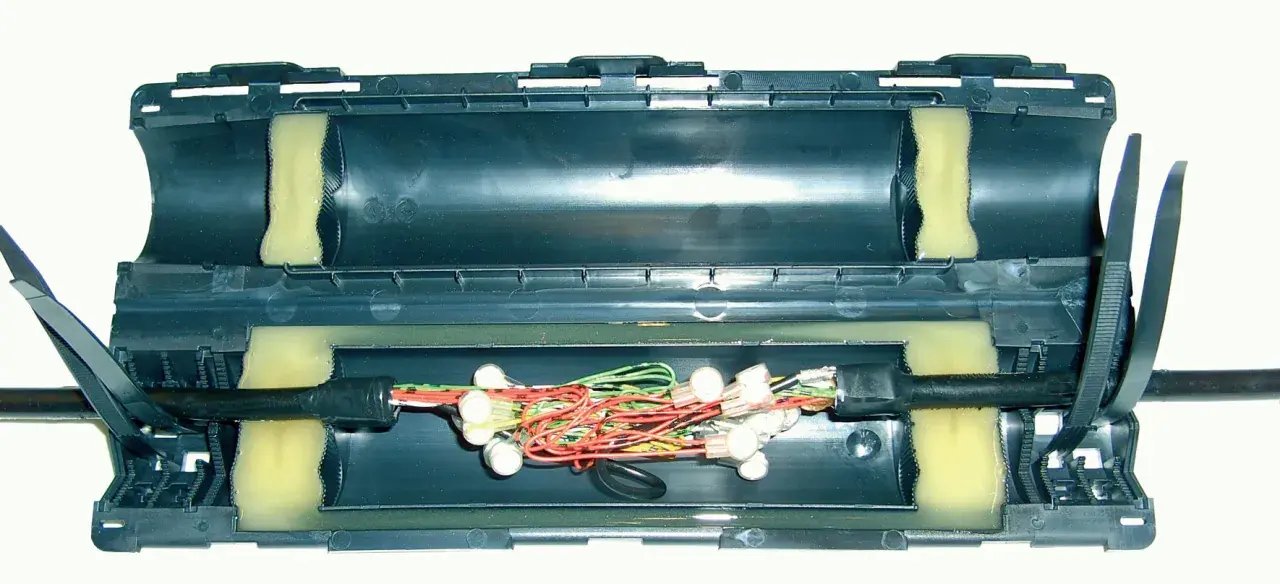

Czym jest mufa do średniego napięcia i kiedy się ją stosuje
W instalacjach SN mufa pełni rolę złącza, ale w praktyce jest czymś więcej niż zwykłym „łącznikiem”. Ma zapewnić ciągłość żyły roboczej, odtworzyć ekran półprzewodzący, ustabilizować rozkład pola elektrycznego i zabezpieczyć połączenie przed wilgocią oraz uszkodzeniami mechanicznymi. Dlatego przy średnim napięciu nie wybiera się osprzętu przypadkowo - tu każdy detal ma znaczenie.
Najczęściej spotykam trzy sytuacje, w których taki osprzęt jest potrzebny: łączenie dwóch odcinków kabla w trasie, naprawa uszkodzonego odcinka oraz przejście między różnymi technologiami kabli, na przykład z papierowej izolacji na nowoczesny kabel XLPE. W sieciach spotyka się przede wszystkim klasy 8,7/15 kV, 12/20 kV oraz 18/30 kV, choć katalogi producentów bywają opisane również jako 24 kV albo 36 kV, zależnie od sposobu oznaczania. Właśnie dlatego na etykiecie nie patrzę tylko na nazwę handlową, ale na cały zakres napięć i typ kabla.
W kablach SN ważny jest też tak zwany stożek sterujący pola, czyli element, który wygładza rozkład pola elektrycznego w miejscu połączenia. Jeśli jest źle dobrany albo źle zamontowany, mufa może działać poprawnie tylko pozornie. To prowadzi wprost do pytania, jakie rodzaje muf w ogóle mają sens w praktyce.
Jakie rodzaje muf spotyka się najczęściej
W praktyce rynek dzieli się na kilka technologii, a każda z nich ma trochę inny charakter. Ja patrzę na nie przede wszystkim przez pryzmat miejsca montażu, dostępnych narzędzi i typu kabla, bo sama cena rzadko mówi całą prawdę.
| Typ mufy | Kiedy ma sens | Mocne strony | Ograniczenia | Orientacyjny koszt zestawu |
|---|---|---|---|---|
| Zimnokurczliwa | Gdy liczy się szybki montaż, mało miejsca i brak pracy z ogniem | Szybka instalacja, równy efekt, małe wymagania sprzętowe | Wyższa cena i konieczność bardzo dokładnego doboru rozmiaru | Około 500-1500 zł |
| Termokurczliwa | Do nowych instalacji i standardowych napraw kabli XLPE | Dobra dostępność, korzystny stosunek ceny do jakości | Wymaga źródła ciepła i większej dyscypliny montażowej | Około 400-1200 zł |
| Taśmowo-żywiczna | Gdy geometria połączenia jest nietypowa albo potrzebna jest duża elastyczność | Dobrze dopasowuje się do trudniejszych miejsc, nie wymaga podgrzewania | Dłuższy montaż i większa zależność od staranności wykonawcy | Około 300-1000 zł |
| Przejściowa | Do łączenia kabli papier-plastik lub papier-papier z kablami XLPE | Umożliwia modernizację starych odcinków bez wymiany całej trasy | Nie jest uniwersalna, trzeba ją dobrać do konkretnej konstrukcji kabla | Około 1000-2500 zł i więcej |
Najważniejszy wniosek jest prosty: jeśli kabel ma izolację papierową, zwykła przelotowa mufa do nowego kabla plastikowego nie rozwiąże problemu. W takich sytuacjach dobór technologii ma większe znaczenie niż marka, bo chodzi o zgodność całego układu, a nie o jeden element z katalogu. Z tego powodu warto przejść od ogólnego podziału do konkretnego doboru pod kabel i warunki pracy.
Jak dobrać mufę do kabla i warunków pracy
Przy wyborze patrzę na kilka parametrów, które trzeba sprawdzić zanim w ogóle otworzy się kartę katalogową. Dla osprzętu SN nie wystarczy hasło „na 12/20 kV” - to dopiero początek, nie pełna odpowiedź.
- Klasa napięcia - musi odpowiadać systemowi, w którym kabel będzie pracował; oznaczenie U0/U (Um) mówi o napięciu między żyłą a ziemią, między żyłami i o najwyższym napięciu systemu.
- Typ izolacji kabla - XLPE, PE, papier, a w starszych instalacjach także konstrukcje mieszane; przejściowe mufy są potrzebne tam, gdzie łączy się różne technologie.
- Liczba żył - jednofazowe kable SN są dziś bardzo częste, ale stare sieci nadal potrafią zaskoczyć układem trzyżyłowym.
- Przekrój żyły roboczej - zestaw musi obejmować realny zakres przekroju, a nie tylko „zbliżony” rozmiar.
- Materiał żyły - miedź i aluminium wymagają odpowiedniej złączki, bo inaczej problem zaczyna się jeszcze przed zamknięciem mufy.
- Środowisko pracy - inny osprzęt wybiera się do ziemi, inny do kanału kablowego, a jeszcze inny do wnętrza rozdzielni.
- Warunki montażu - jeśli ekipa pracuje w ciasnym miejscu albo bez palnika, zimnokurczliwy zestaw bywa praktyczniejszy niż termokurczliwy.
Jeśli kupuję osprzęt do nowego kabla w izolacji polietylenowej, sprawdzam też, czy producent podaje zgodność z IEC 60502-4 albo równoważną specyfikacją dla osprzętu kablowego SN. To ważne nie dlatego, że dobrze wygląda w dokumentacji, ale dlatego, że mówi coś o badaniach, które taki zestaw przeszedł. Przy starszych kablach papierowych szukam rozwiązań przejściowych i patrzę na dedykowane zastosowanie, a nie na uniwersalny opis marketingowy.
Gdy te parametry są zgodne, montaż zwykle przebiega przewidywalnie, a ryzyko awarii spada wyraźnie. W następnym kroku liczy się już sama technika pracy, bo nawet dobry zestaw można zepsuć przez pośpiech lub brud.

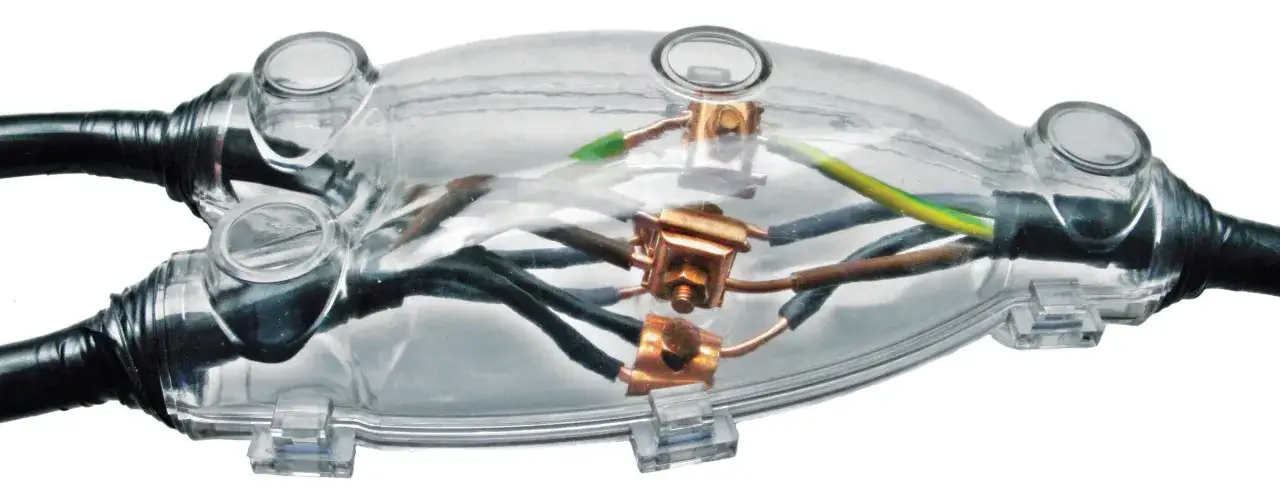

Jak przebiega montaż i gdzie najczęściej popełnia się błędy
Przy średnim napięciu nie ma miejsca na improwizację. Ja traktuję montaż mufy jako sekwencję kilku etapów, z których każdy musi być wykonany czysto i zgodnie z instrukcją producenta, bo tutaj „na oko” zwykle kończy się problemem.
- Najpierw przygotowuje się kabel do właściwej długości i usuwa warstwy zgodnie z dokumentacją zestawu.
- Potem czyści się i odtłuszcza powierzchnie, bo pył, wilgoć i resztki półprzewodzące są częstą przyczyną kłopotów.
- Następnie łączy się żyły robocze właściwą złączką, pilnując zgodności materiałowej i mechanicznej.
- Kolejny krok to odtworzenie izolacji, ekranu i uszczelnienia, czyli właściwe zamknięcie całego układu.
- Na końcu wykonuje się pomiary i odbiór zgodnie z procedurą inwestora oraz wymaganiami producenta.
Typowy błąd, który widzę najczęściej, to zbyt szybka praca na końcówce kabla. Wystarczy zbyt krótkie przygotowanie ekranu, niepełne oczyszczenie powierzchni albo źle dobrana złączka, żeby połączenie zaczęło pracować w niekorzystnych warunkach. Przy mufach termokurczliwych dochodzi jeszcze ryzyko przegrzania elementu, a przy zimnokurczliwych - niewłaściwe ułożenie prefabrykatu albo zbyt duże zaufanie do „samoczynnego” dopasowania.
W praktyce prosty zestaw zimnokurczliwy można zamknąć w czasie od kilkudziesięciu minut do około dwóch godzin na jedną żyłę, ale przy przejściowych połączeniach starych kabli albo trudnym dostępie czas rośnie wyraźnie. To właśnie liczba czynności, wymagany sprzęt i ryzyko błędu zaczynają później tłumaczyć różnice w cenie całego zadania.
Ile kosztuje osprzęt i kiedy warto dopłacić
Same zestawy nie są tanie, ale jeszcze droższa bywa awaria po złym doborze. W Polsce najprostsze rozwiązania do średniego napięcia potrafią kosztować około 400-800 zł za komplet na jedną żyłę, dobrze wyposażone zestawy przelotowe zwykle mieszczą się mniej więcej w przedziale 800-1500 zł, a mufy przejściowe lub markowe komplety do bardziej wymagających zastosowań często przekraczają 1500 zł. To ceny osprzętu, bez robocizny, pomiarów i kosztu wyłączenia linii.
W praktyce dopłacam wtedy, gdy kabel pracuje w miejscu krytycznym albo trudno dostępnym. Z mojego doświadczenia szczególnie opłaca się to w trzech przypadkach:
- gdy linia zasila odbiorców, dla których każda przerwa jest kosztowna;
- gdy połączenie ma pracować w wilgotnym środowisku, w ziemi albo w kanale kablowym;
- gdy modernizuje się starą trasę i trzeba połączyć różne technologie izolacji.
Nie oszczędzam też na zestawie, jeśli producent podaje pełną zgodność z zakresem napięcia, przekroju i typem kabla, a do tego dostarcza kompletną instrukcję i elementy pomocnicze. W osprzęcie SN różnica między „prawie pasuje” a „pasuje dokładnie” potrafi być bardzo kosztowna, więc przed zakupem warto jeszcze raz sprawdzić kilka technicznych szczegółów.
Co sprawdzić przed zamówieniem, żeby nie kupić złego zestawu
Przed zamknięciem budżetu robię prostą kontrolę zgodności. To nie jest formalność, tylko sposób na uniknięcie najgorszego scenariusza: osprzętu, który wygląda dobrze w sklepie, ale nie pasuje do realnego kabla na budowie.
- Czy napięcie znamionowe zestawu zgadza się z siecią, w której będzie pracował kabel.
- Czy mufa jest przewidziana do kabli jednożyłowych czy trzyżyłowych.
- Czy zakres przekrojów obejmuje rzeczywisty przewód, a nie tylko wartość „z grubsza podobną”.
- Czy zestaw pasuje do izolacji: XLPE, PE, papier albo układ mieszany.
- Czy w komplecie są złączki, końcówki, elementy uszczelniające i instrukcja montażu.
- Czy warunki pracy wymagają wersji do ziemi, do wnętrza, czy do kanału kablowego.
- Czy wykonawca ma narzędzia potrzebne do danej technologii, zwłaszcza przy wersjach termokurczliwych i przejściowych.
Jeśli mam zostawić jedną praktyczną zasadę, to właśnie tę: w osprzęcie SN wygrywa nie najtańszy komplet, tylko ten, który zgadza się z kablem, napięciem i warunkami pracy. Gdy te trzy rzeczy są dopięte, połączenie pracuje latami; gdy któryś parametr jest przypadkowy, oszczędność zwykle znika przy pierwszej poważnej awarii.
